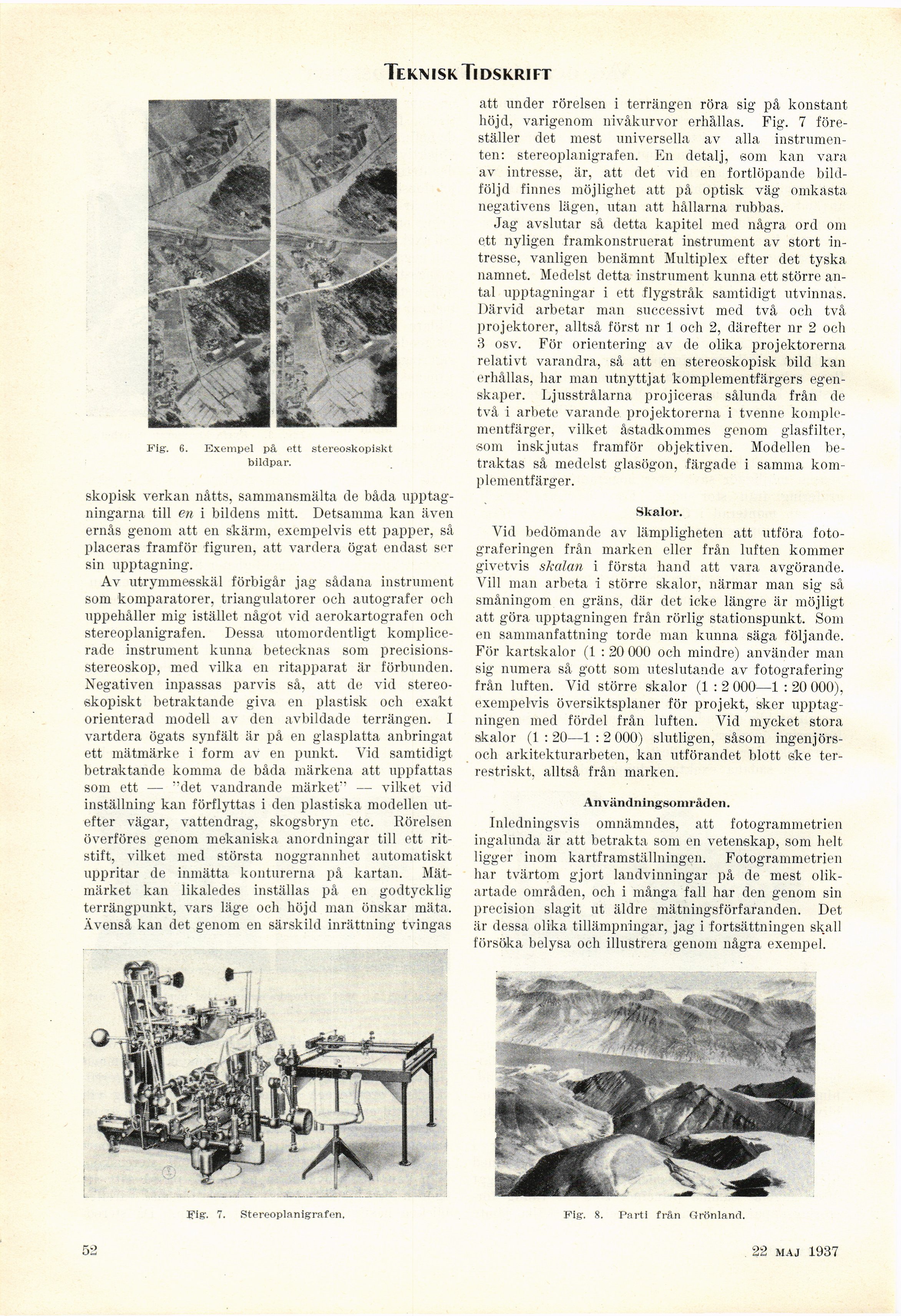

Teknisk Tidskrift
Fig. 7. Stereoplanigrafen.
att under rörelsen i terrängen röra sig på konstant
höjd, varigenom nivåkurvor erhållas. Fig. 7
föreställer det mest universella av alla
instrumenten: stereoplanigrafen. En detalj, som kan vara
av intresse, är, att det vid en fortlöpande
bild-följd finnes möjlighet att på optisk väg omkasta
negativens lägen, utan att hällarna rubbas.
Jag avslutar så detta kapitel med några ord om
ett nyligen framkonstruerat instrument av stort
intresse, vanligen benämnt Multiplex efter det tyska
namnet. Medelst detta instrument kunna ett större
antal upptagningar i ett flygstråk samtidigt utvinnas.
Därvid arbetar man successivt med två och två
projektorer, alltså först nr 1 och 2, därefter nr 2 och
3 osv. För orientering av de olika projektorerna
relativt varandra, så att en stereoskopisk bild kan
erhållas, har man utnyttjat komplementfärgers
egenskaper. Ljusstrålarna projiceras sålunda från de
två i arbete varande projektorerna i tvenne
komplementfärger, vilket åstadkommes genom glasfilter,
som inskjutas framför objektiven. Modellen
betraktas så medelst glasögon, färgade i samnia
komplementfärger.
Skalor.
Vid bedömande av lämpligheten att utföra
fotograferingen från marken eller från luften kommer
givetvis skalan i första hand att vara avgörande.
Vill man arbeta i större skalor, närmar man sig så
småningom en gräns, där det icke längre är möjligt
att göra upptagningen från rörlig stationspunkt. Som
en sammanfattning torde man kunna säga följande.
För kartskalor (1 : 20 000 och mindre) använder man
sig numera så gott som uteslutande av fotografering
från luften. Vid större skalor (1 : 2 000—1 : 20 000),
exempelvis översiktsplaner för projekt, sker
upptagningen med fördel från luften. Vid mycket stora
skalor (1:20—1:2 000) slutligen, såsom
ingenjörs-och arkitekturarbeten, kan utförandet blott ske
ter-restriskt, alltså från marken.
Användningsområden.
Inledningsvis omnämndes, att fotogrammetrien
ingalunda är att betrakta som en vetenskap, som helt
ligger inom kartframställningen. Fotogrammetrien
har tvärtom gjort landvinningar på de mest
olikartade områden, och i många fall har den genom sin
precision slagit ut äldre mätningsförfaranden. Det
är dessa olika tillämpningar, jag i fortsättningen skall
försöka belysa och illustrera genom några exempel.
Fig. 8. Parti från Grönland.
Fig:. 6. Exempel på ett stereoskopiskt
bildpar.
skopisk verkan nåtts, sammansmälta de båda
upptagningarna till en i bildens mitt. Detsamma kan även
ernås genom att en skärm, exempelvis ett papper, så
placeras framför figuren, att vardera ögat endast ser
sin upptagning.
Av utrymmesskäl förbigår jag sådana instrument
som komparatorer, triangulatorer och autografer och
uppehåller mig istället något vid aerokartografen och
stereoplanigrafen. Dessa utomordentligt
komplicerade instrument kunna betecknas som
precisions-stereoskop, med vilka en ritapparat är förbunden.
Negativen inpassas parvis så, att de vid
stereoskopiskt betraktande giva en plastisk och exakt
orienterad modell av den avbildade terrängen. I
vartdera ögats synfält är på en glasplatta anbringat
ett mätmärke i form av en punkt. Vid samtidigt
betraktande komma de båda märkena att uppfattas
som ett — "det vandrande märket" — vilket vid
inställning kan förflyttas i den plastiska modellen
utefter vägar, vattendrag, skogsbryn etc. Rörelsen
överföres genom mekaniska anordningar till ett
ritstift, vilket med största noggrannhet automatiskt
uppritar de inmätta konturerna på kartan.
Mät-märket kan likaledes inställas på en godtycklig
terrängpunkt, vars läge och höjd man önskar mäta.
Ävenså kan det genom en särskild inrättning tvingas
22 maj 1937
