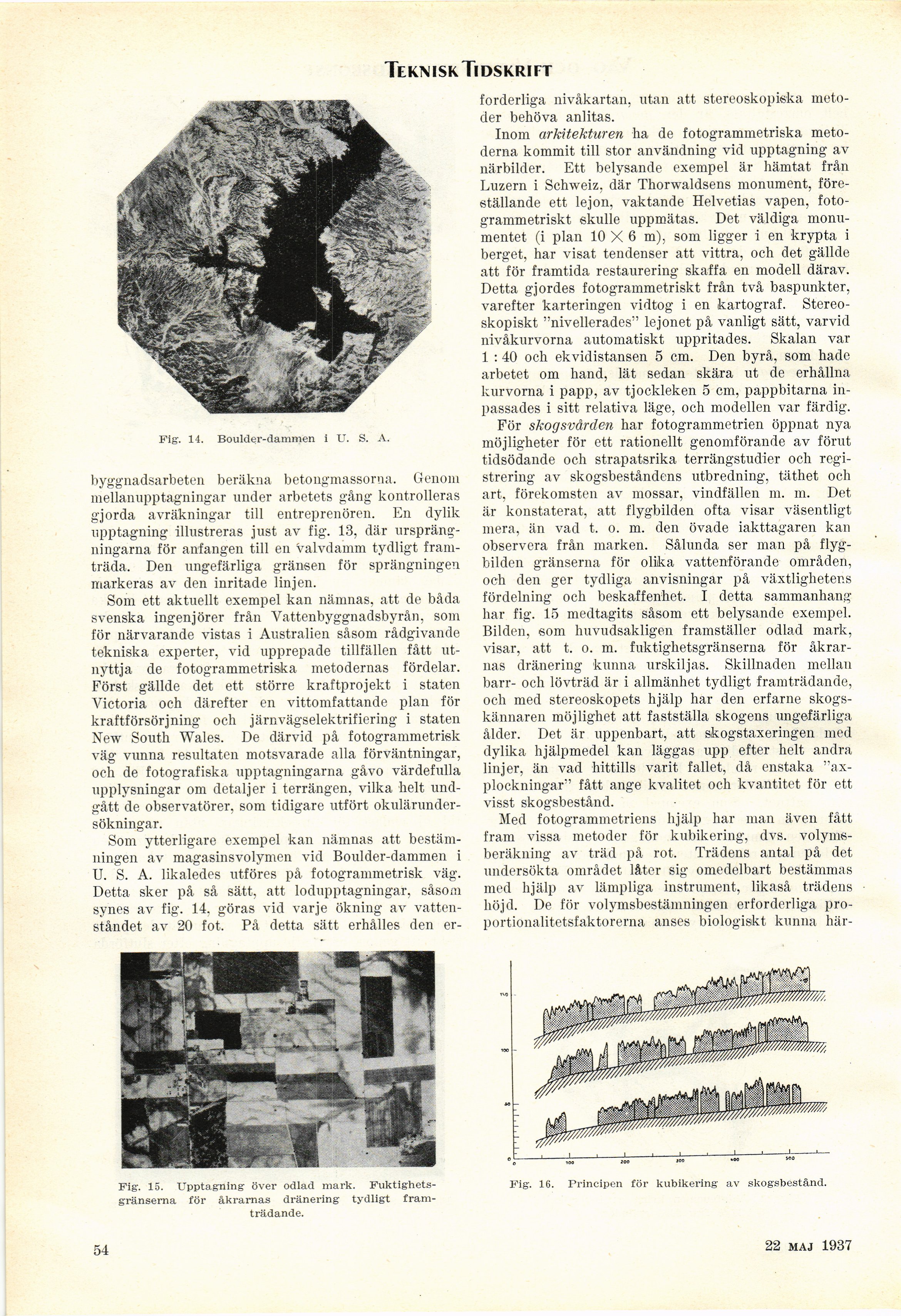

Teknisk Tidskrift
Fig". 14. Boulder-dammen i U. S. A.
byggnadsarbeten beräkna betongmassorna. Genom
mellanupptagningar under arbetets gång kontrolleras
gjorda avräkningar till entreprenören. En dylik
upptagning illustreras just av fig. 13, där
urspräng-ningarna för anfangen till en valvdamm tydligt
framträda. Den ungefärliga gränsen för sprängningen
markeras av den inritade linjen.
Som ett aktuellt exempel kan nämnas, att de båda
svenska ingenjörer från Vattenbyggnadsbyrån, som
för närvarande vistas i Australien såsom rådgivande
tekniska experter, vid upprepade tillfällen fått
utnyttja de fotogrammetri&ka metodernas fördelar.
Först gällde det ett större kraftprojekt i staten
Victoria och därefter en vittomfattande plan för
kraftförsörjning och järnvägselektrifiering i staten
New South Wales. De därvid på fotogrammetrisk
väg vunna resultaten motsvarade alla förväntningar,
och de fotografiska upptagningarna gåvo värdefulla
upplysningar om detaljer i terrängen, vilka helt
undgått de observatörer, som tidigare utfört
okulärunder-sökningar.
Som ytterligare exempel kan nämnas att
bestämningen av magasinsvolymen vid Boulder-dammen i
U. S. A. likaledes utföres på fotogrammetrisk väg.
Detta sker på så sätt, att lodupptagningar, såsom
synes av fig. 14. göras vid varje ökning av
vattenståndet av 20 fot. På detta sätt erhålles den er-
Fig\ 15. Upptagning över odlad mark.
Fuktighetsgränserna för åkrarnas dränering tydligt
framträdande.
54
forderliga nivåkartan, titan att stereoskopiska
metoder behöva anlitas.
Inom arkitekturen ha de fotogrammetriska
metoderna kommit till stor användning vid upptagning av
närbilder. Ett belysande exempel är hämtat från
Luzern i Schweiz, där Thorwaldsens monument,
föreställande ett lejon, vaktande Helvetias vapen,
foto-grammetriskt skulle uppmätas. Det väldiga
monumentet (i plan 10 X 6 m), som ligger i en krypta i
berget, har visat tendenser att vittra, och det gällde
att för framtida restaurering skaffa en modell därav.
Detta gjordes fotogrammetriskt från två baspunkter,
varefter karteringen vidtog i en kartograf.
Stereoskopiskt "nivellerades" lejonet på vanligt sätt, varvid
nivåkurvorna automatiskt uppritades. Skalan var
1 : 40 och ekvidistansen 5 cm. Den byrå, som hade
arbetet om hand, lät sedan skära ut de erhållna
kurvorna i papp, av tjockleken 5 cm, pappbitarna
inpassades i sitt relativa läge, och modellen var färdig.
För skogsvården har fotogrammetrien öppnat nya
möjligheter för ett rationellt genomförande av förut
tidsödande och strapatsrika terrängstudier och
registrering av skogsbeståndens utbredning, täthet och
art, förekomsten av mossar, vindfällen m. m. Det
är konstaterat, att flygbilden ofta visar väsentligt
mera, än vad t. o. m. den övade iakttagaren kan
observera från marken. Sålunda ser man på
flygbilden gränserna för olika vattenförande områden,
och den ger tydliga anvisningar på växtlighetens
fördelning och beskaffenhet. I detta sammanhang
har fig. 15 medtagits såsom ett belysande exempel.
Bilden, som huvudsakligen framställer odlad mark,
visar, att t. o. m. fuktighetsgränserna för
åkrarnas dränering kunna urskiljas. Skillnaden mellan
barr- och lövträd är i allmänhet tydligt framträdande,
och med stereoskopets hjälp har den erfarne
skogs-kännaren möjlighet att fastställa skogens ungefärliga
ålder. Det är uppenbart, att skogstaxeringen med
dylika hjälpmedel kan läggas upp efter helt andra
linjer, än vad hittills varit fallet, då enstaka
"axplockningar" fått ånge kvalitet och kvantitet för ett
visst skogsbestånd.
Med fotogrammetriens hjälp har man även fått
fram vissa metoder för kubikering, dvs.
volyms-beräkning av träd på rot. Trädens antal på det
undersökta området låter sig omedelbart bestämmas
med hjälp av lämpliga instrument, likaså trädens
höjd. De för volymsbestämningen erforderliga
pro-portionalitetsfaktorerna anses biologiskt kunna här-
Fig. 16. Principen för kubikering av skogsbestånd.
27 mars 1937
