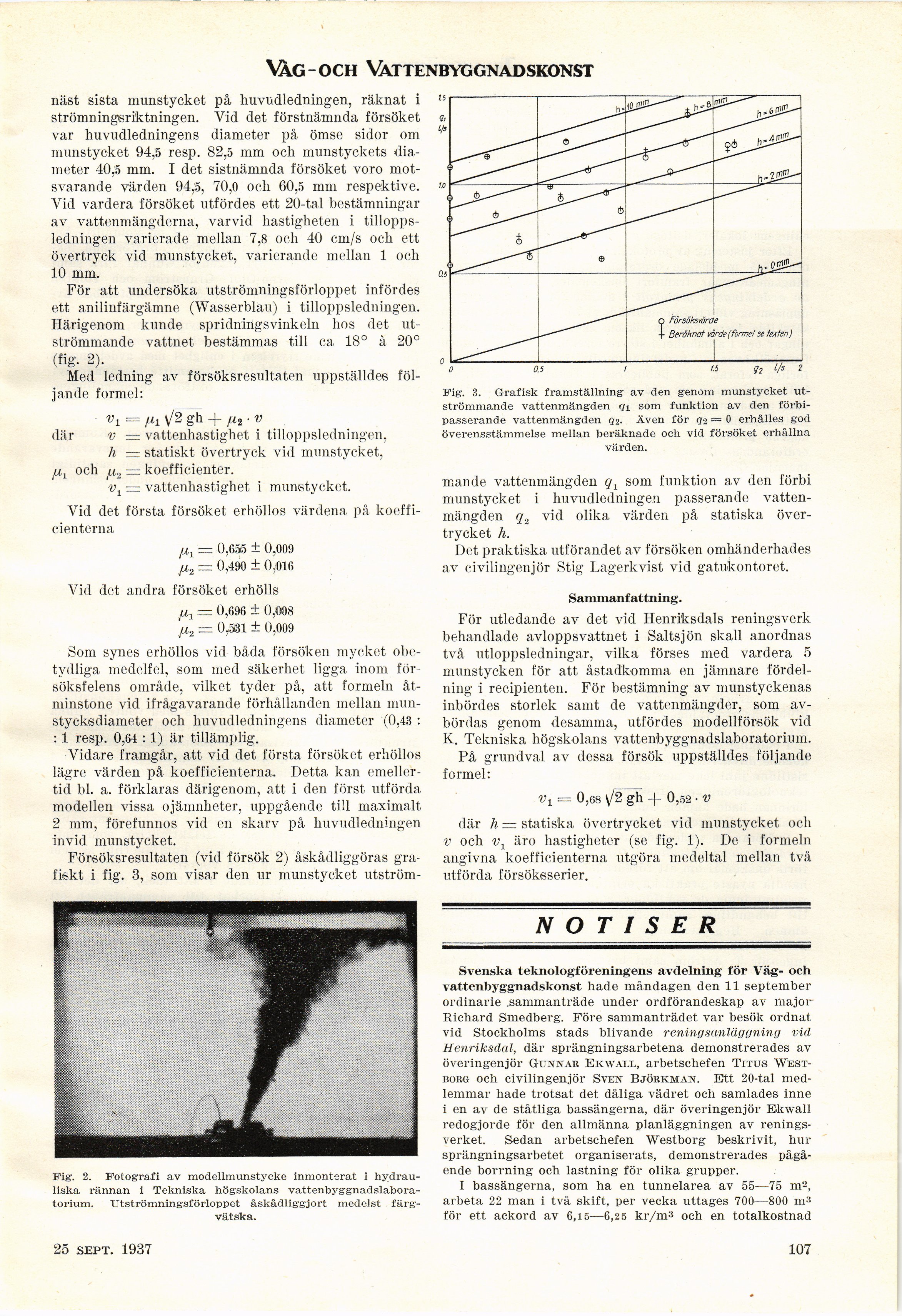

Vag-och Vattenbyg gna d skonst
näst sista munstycket på huvudledningen, räknat i
strömningsriktningen. Vid det förstnämnda försöket
var huvudledningens diameter på ömse sidor om
munstycket 94,5 resp. 82,5 mm och munstyckets
diameter 40,5 mm. I det sistnämnda försöket voro
motsvarande värden 94,5, 70,0 och 60,5 mm respektive.
Vid vardera försöket utfördes ett 20-tal bestämningar
av vattenmängderna, varvid hastigheten i
tilloppsledningen varierade mellan 7,8 och 40 cm/s och ett
övertryck vid munstycket, varierande mellan 1 och
10 mm.
För att undersöka utströmningsförloppet infördes
ett anilinfärgämne (Wasserblau) i tilloppsledningen.
Härigenom kunde spridningsvinkeln hos det
utströmmande vattnet bestämmas till ca 18° à 20°
(fig. 2).
Med ledning av försöksresultaten uppställdes
följande formel:
v1 = /tl v/2 gh + ju2 ■ v
där v = vattenhastighet i tilloppsledningen,
h — statiskt övertryck vid munstycket,
f,ix och ii2 — koefficienter.
v1 = vattenhastighet i munstycket.
Vid det första försöket erhöllos värdena på
koefficienterna
fit = 0,655 ± 0,«09
jjl2 — 0,490 ± 0,016
Vid det andra försöket erhölls
pit = 0,696 ± 0,008
Ji2 — 0,531 ± 0,009
Som synes erhöllos vid båda försöken mycket
obetydliga medelfel, som med säkerhet ligga inom
försöksfelens område, vilket tyder på, att formeln
åtminstone vid ifrågavarande förhållanden mellan
munstycksdiameter och huvudledningens diameter (0,43 :
: t resp. 0,64 :1) är tillämplig.
Vidare framgår, att vid det första försöket erhöllos
lägre värden på koefficienterna. Detta kan
emellertid bl. a. förklaras därigenom, att i den först utförda
modellen vissa ojämnheter, uppgående till maximalt
2 mm, förefunnos vid en skarv på huvudledningen
invid munstycket.
Försöksresultaten (vid försök 2) åskådliggöras
grafiskt i fig. 3, som visar den ur munstycket utström-
Fig. 3. Grafisk framställning- av den genom munstycket
utströmmande vattenmängden qi som funktion av den
förbipasserande vattenmängden <22. Även för <22 = 0 erhålles god
överensstämmelse mellan beräknade och vid försöket erhållna
värden.
mande vattenmängden qx som funktion av den förbi
munstycket i huvudledningen passerande
vattenmängden q„ vid olika värden på statiska
övertrycket h.
Det praktiska utförandet av försöken omhänderhades
av civilingenjör Stig Lagerkvist vid gatukontoret.
Sammanfattning.
För utledande av det vid Henriksdals reningsverk
behandlade avloppsvattnet i Saltsjön skall anordnas
två utloppsledningar, vilka förses med vardera 5
munstycken för att åstadkomma en jämnare
fördelning i recipienten. För bestämning av munstyckenas
inbördes storlek samt de vattenmängder, som
avbördas genom desamma, utfördes modellförsök vid
K. Tekniska högskolans vattenbyggnadslaboratorium.
På grundval av dessa försök uppställdes följande
formel:
v1 = 0,68 v/2 gh -f 0,52 ■ v
där h = statiska övertrycket vid munstycket och
v och vy äro hastigheter (se fig. 1). De i formeln
angivna koefficienterna utgöra medeltal mellan två
utförda försöksserier.
Fig. 2. Fotografi av modellmunstycke inmonterat i
hydrauliska rännan i Tekniska högskolans
vattenbyggnadslaboratorium. Utströmningsförloppet åskådliggjort medelst
färg-vätska.
