TekniskTidskrift

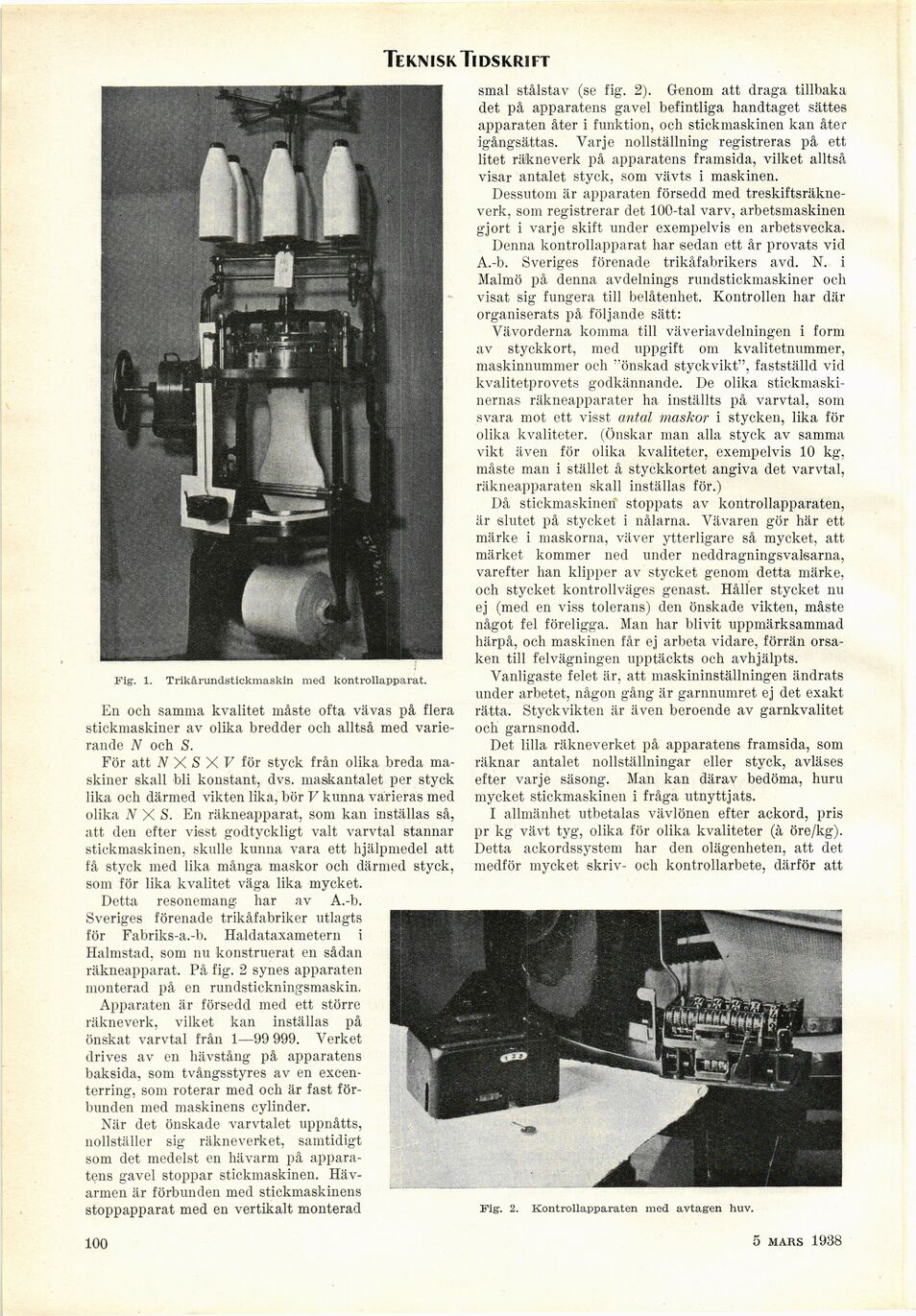

Fig. 1. Trikårundstickmaskin med kontrollapparat.
En och samma kvalitet måste ofta vävas på flera
stickmaskiner av olika bredder och alltså med
varierande N och S.
För att N X S X V för styck från olika breda
maskiner skall bli konstant, dvs. maskantalet per styck
lika och därmed vikten lika, bör V kunna varieras med
olika N X S. En räkneapparat, som kan inställas så,
att den efter visst godtyckligt valt varvtal stannar
stickmaskinen, skulle kunna vara ett hjälpmedel att
få styck med lika många maskor och därmed styck,
som för lika kvalitet väga lika mycket.
Detta resonemang har av A.-b.
Sveriges förenade trikåfabriker utlagts
för Fabriks-a.-b. Haldataxametern i
Halmstad, som nu konstruerat en sådan
räkneapparat. På fig. 2 synes apparaten
monterad på en rundstickningsmaskin.
Apparaten är försedd med ett större
räkneverk, vilket kan inställas på
önskat varvtal från 1—99 999. Verket
drives av en hävstång på apparatens
baksida, som tvångsstyres av en
excen-terring, som roterar med och är fast
förbunden med maskinens cylinder.
När det önskade varvtalet uppnåtts,
nollställer sig räkneverket, samtidigt
som det medelst en hävarm på
apparatens gavel stoppar stickmaskinen.
Hävarmen är förbunden med stickmaskinens
stoppapparat med en vertikalt monterad
smal stålstav (se fig. 2). Genom att draga tillbaka
det på apparatens gavel befintliga handtaget sättes
apparaten åter i funktion, och stickmaskinen kan åter
igångsättas. Varje nollställning registreras på ett
litet räkneverk på apparatens framsida, vilket alltså
visar antalet styck, som vävts i maskinen.
Dessutom är apparaten försedd med
treskiftsräkneverk, som registrerar det 100-tal varv, arbetsmaskinen
gjort i varje skift under exempelvis en arbetsvecka.
Denna kontrollapparat har sedan ett år provats vid
A.-b. Sveriges förenade trikåfabrikers avd. N. i
Malmö på denna avdelnings rundstickmaskiner och
visat sig fungera till belåtenhet. Kontrollen har där
organiserats på följande sätt:
Vävorderna komma till väveriavdelningen i form
av styckkort, med uppgift om kvalitetnummer,
maskinnummer och "önskad styckvikt", fastställd vid
kvalitetprovets godkännande. De olika
stickmaskinernas räkneapparater ha inställts på varvtal, som
svara mot ett visst antal maskor i stycken, lika för
olika kvaliteter. (Önskar man alla styck av samma
vikt även för olika kvaliteter, exempelvis 10 kg,
måste man i stället å styckkortet angiva det varvtal,
räkneapparaten skall inställas för.)
Då stickmaskinen stoppats av kontrollapparaten,
är slutet på stycket i nålarna. Vävaren gör här ett
märke i maskorna, väver ytterligare så mycket, att
märket kommer ned under neddragningsvalsarna,
varefter han klipper av stycket genom detta märke,
och stycket kontrollväges genast. Håller stycket nu
ej (med en viss tolerans) den önskade vikten, måste
något fel föreligga. Man har blivit uppmärksammad
härpå, och maskinen får ej arbeta vidare, förrän
orsaken till felvägningen upptäckts och avhjälpts.
Vanligaste felet är, att maskininställningen ändrats
under arbetet, någon gång är garnnumret ej det exakt
rätta. Styckvikten är även beroende av garnkvalitet
och garnsnodd.
Det lilla räkneverket på apparatens framsida, som
räknar antalet nollställningar eller styck, avläses
efter varje säsong. Man kan därav bedöma, huru
mycket stickmaskinen i fråga utnyttjats.
I allmänhet utbetalas vävlönen efter ackord, pris
pr kg vävt tyg, olika för olika kvaliteter (à öre/kg).
Detta ackordssystem har den olägenheten, att det
medför mycket skriv- och kontrollarbete, därför att
Fig. 2. Kontrollapparaten med avtagen huv.
100 5 mars 1938
