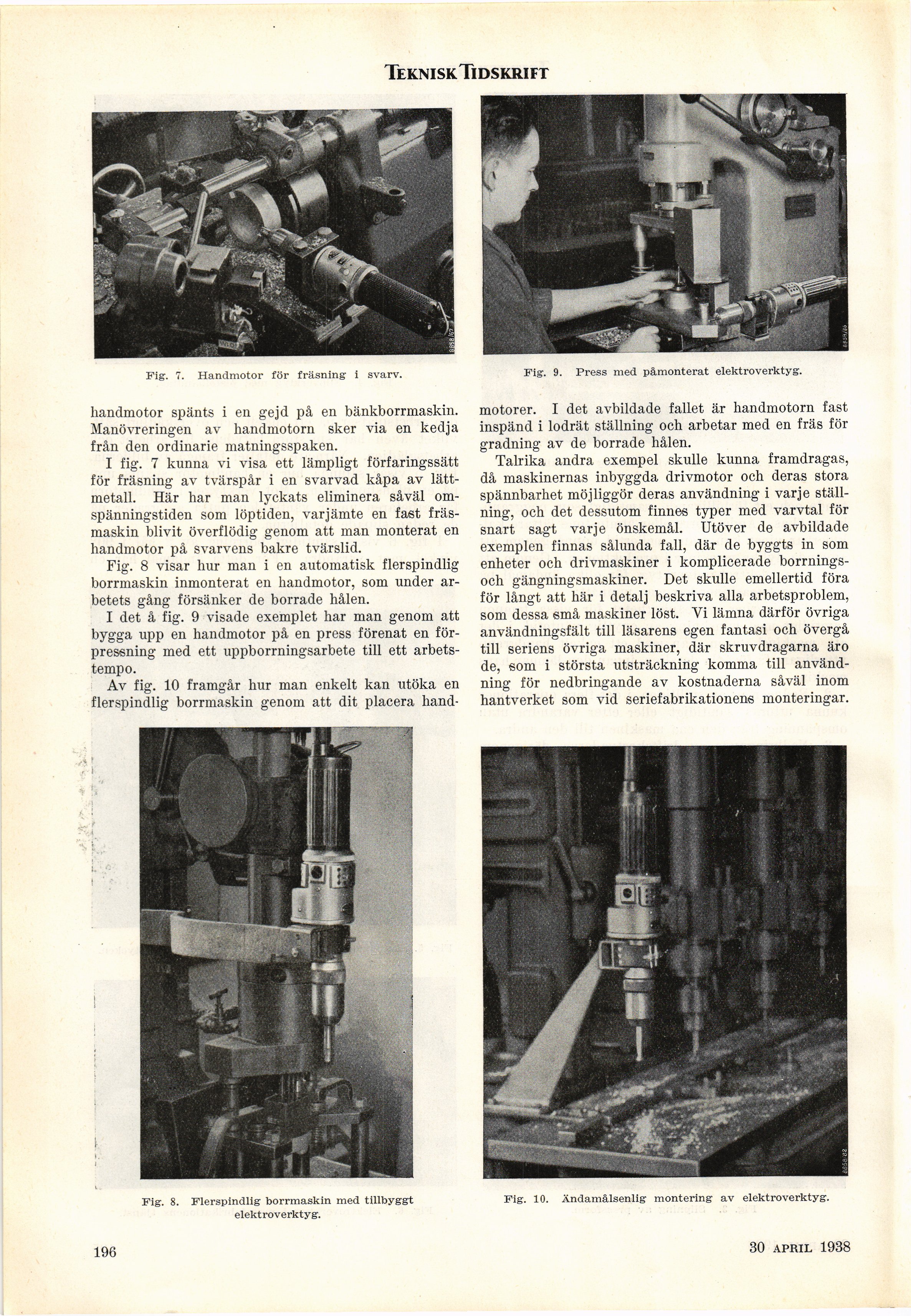

Teknisk Tidskrift
Fig. 7. Handmotor för fräsning i svarv.
handmotor spants i en gejd på en bänkborrmaskin.
Manövreringen av handmotorn sker via en kedja
från den ordinarie matningsspaken.
I fig. 7 kunna vi visa ett lämpligt förfaringssätt
för fräsning av tvärspår i en svarvad kåpa av
lättmetall. Här har man lyckats eliminera såväl
om-spänningstiden som löptiden, varjämte en fast
fräsmaskin blivit överflödig genom att man monterat en
handmotor på svarvens bakre tvärslid.
Fig. 8 visar hur man i en automatisk flerspindlig
borrmaskin inmonterat en handmotor, som under
arbetets gång försänker de borrade hålen.
I det å fig. 9 visade exemplet har man genom att
bygga upp en handmotor på en press förenat en
förpressning med ett uppborrningsarbete till ett
arbetstempo.
Av fig. 10 framgår hur man enkelt kan utöka en
flerspindlig borrmaskin genom att dit placera hand-
Fig. 8. Flerspindlig borrmaskin med tillbyggt
elektroverktyg.
196
Fig. 9. Press med påmonterat elektroverktyg.
motorer. I det avbildade fallet är handmotorn fast
inspänd i lodrät ställning och arbetar med en fräs för
gradning av de borrade hålen.
Talrika andra exempel skulle kunna framdragas,
då maskinernas inbyggda drivmotor och deras stora
spännbarhet möjliggör deras användning i varje
ställning, och det dessutom finnes typer med varvtal för
snart sagt varje önskemål. Utöver de avbildade
exemplen finnas sålunda fall, där de byggts in som
enheter och drivmaskiner i komplicerade
borrnings-och gängningsmaskiner. Det skulle emellertid föra
för långt att här i detalj beskriva alla arbetsproblem,
som dessa små maskiner löst. Vi lämna därför övriga
användningsfält till läsarens egen fantasi och övergå
till seriens övriga maskiner, där skruvdragarna äro
de, som i största utsträckning komma till
användning för nedbringande av kostnaderna såväl inom
hantverket som vid seriefabrikationens monteringar.
Fig. 10. Ändamålsenlig montering av elektroverktyg.
30 april 1938
