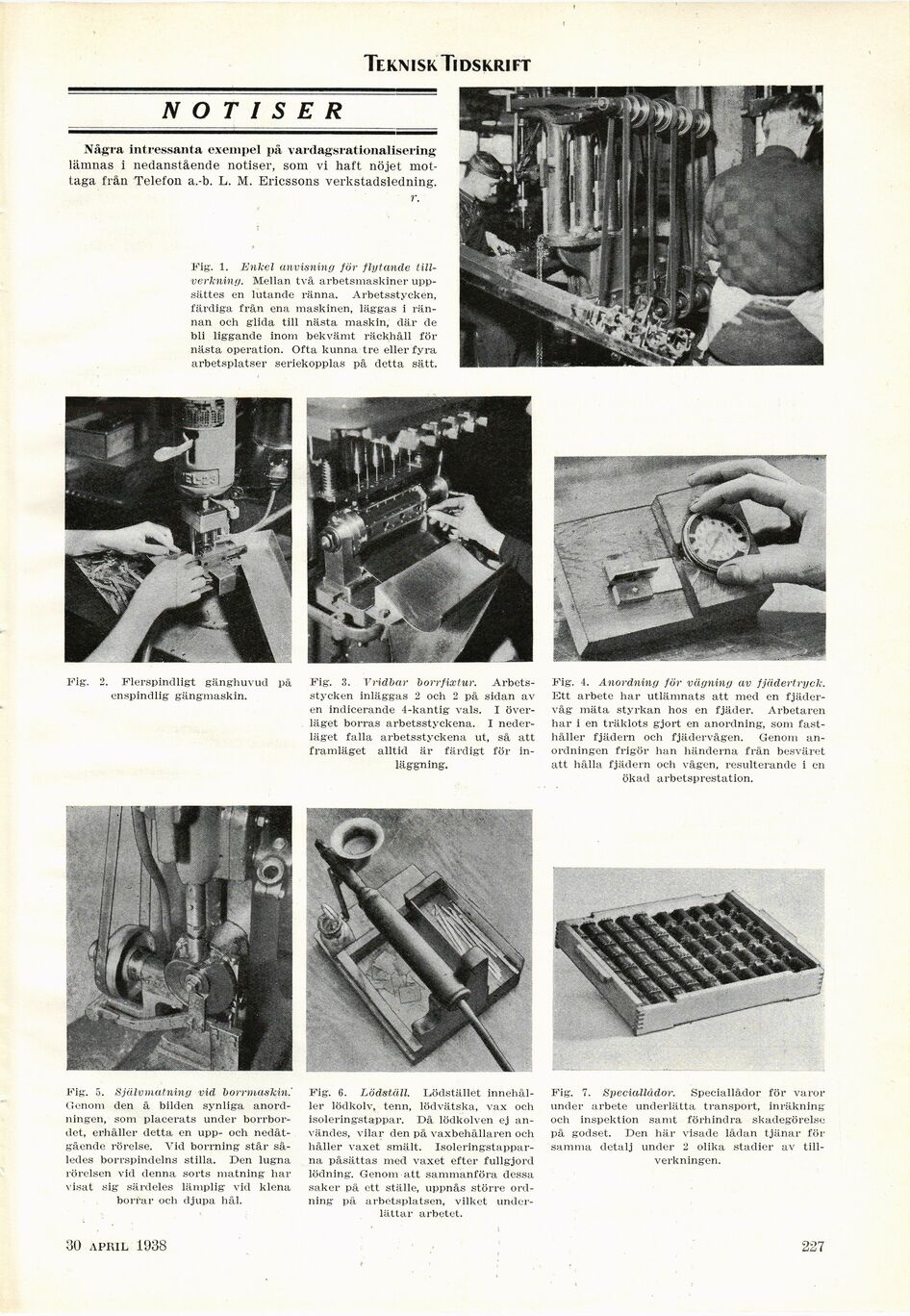

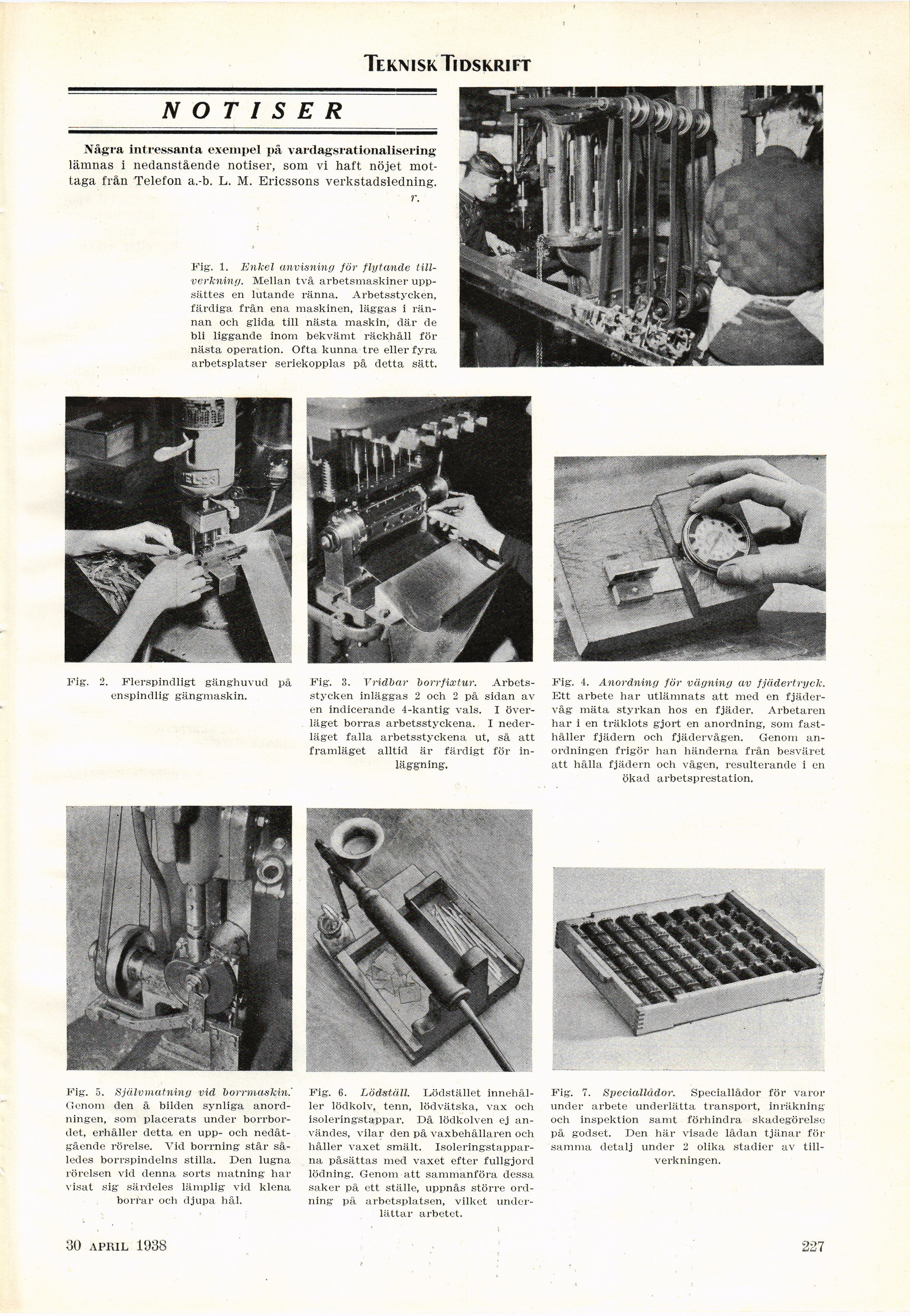

Teknisk Tidskrift

NOTISER

Några intressanta exempel på vardagsrationalisering

lämnas i nedanstående notiser, som vi haft nöjet
mottaga från Telefon a.-b. L. M. Ericssons verkstadsledning.

r.

Fig. 1. Enkel anvisning för flytande
tillverkning. Mellan två arbetsmaskiner
uppsattes en lutande ränna. Arbetsstycken,
färdiga från ena maskinen, läggas i
rännan och glida till nästa maskin, där de
bli liggande inom bekvämt räckhåll för
nästa operation. Ofta kunna tre eller fyra
arbetsplatser seriekopplas på detta sätt.

Fig. 2. Flerspindligt gänghuvud på
enspindlig gängmaskin.

Fig. 3. Vridbar borrfixtur.
Arbetsstycken inläggas 2 och 2 på sidan av
en indicerande 4-kantig vals. I
överläget borras arbetsstyckena. I
nederlaget falla arbetsstyckena ut, så att
framläget alltid är färdigt för
inläggning’.

Fig. 4. Anordning för vägning av fjädertryck.
Ett arbete har utlämnats att med en
fjädervåg mäta styrkan hos en fjäder. Arbetaren
har i en träklots gjort en anordning, som
fasthåller fjädern och fjädervågen. Genom
anordningen frigör han händerna från besväret
att hålla fjädern och vågen, resulterande i en
ökad arbetsprestation.

Fig. 5. Självmatning vid borrmaskin.’
Genom den å bilden synliga
anordningen, som placerats under
borrbordet, erhåller detta en upp- och
nedåtgående rörelse. Y i 11 borrning står
således borrspindelns stilla. Den lugna
rörelsen vid denna sorts matning har
visat sig särdeles lämplig vid klena
borrar och djupa hål.

Fig. 6. Lödställ. Lödstället
innehåller lödkolv, tenn, lödvätska, vax och
isoleringstappar. Då lödkolven ej
användes, vilar den på vaxbehållaren och
håller vaxet smält.
Isoleringstapparna påsättas med vaxet efter fullgjord
lödning. Genom att sammanföra dessa
saker på ett ställe, uppnås större
ordning på arbetsplatsen, vilket
underlättar arbetet.

Fig. 7. Speciallådor. Speciallådor för varor
under arbete underlätta transport, inräkning’
och inspektion samt förhindra skadegörelse
på godset. Den här visade lådan tjänar för
samma detalj under 2 olika stadier av
tillverkningen.

30 april 1938

227
