TekniskTidskrift

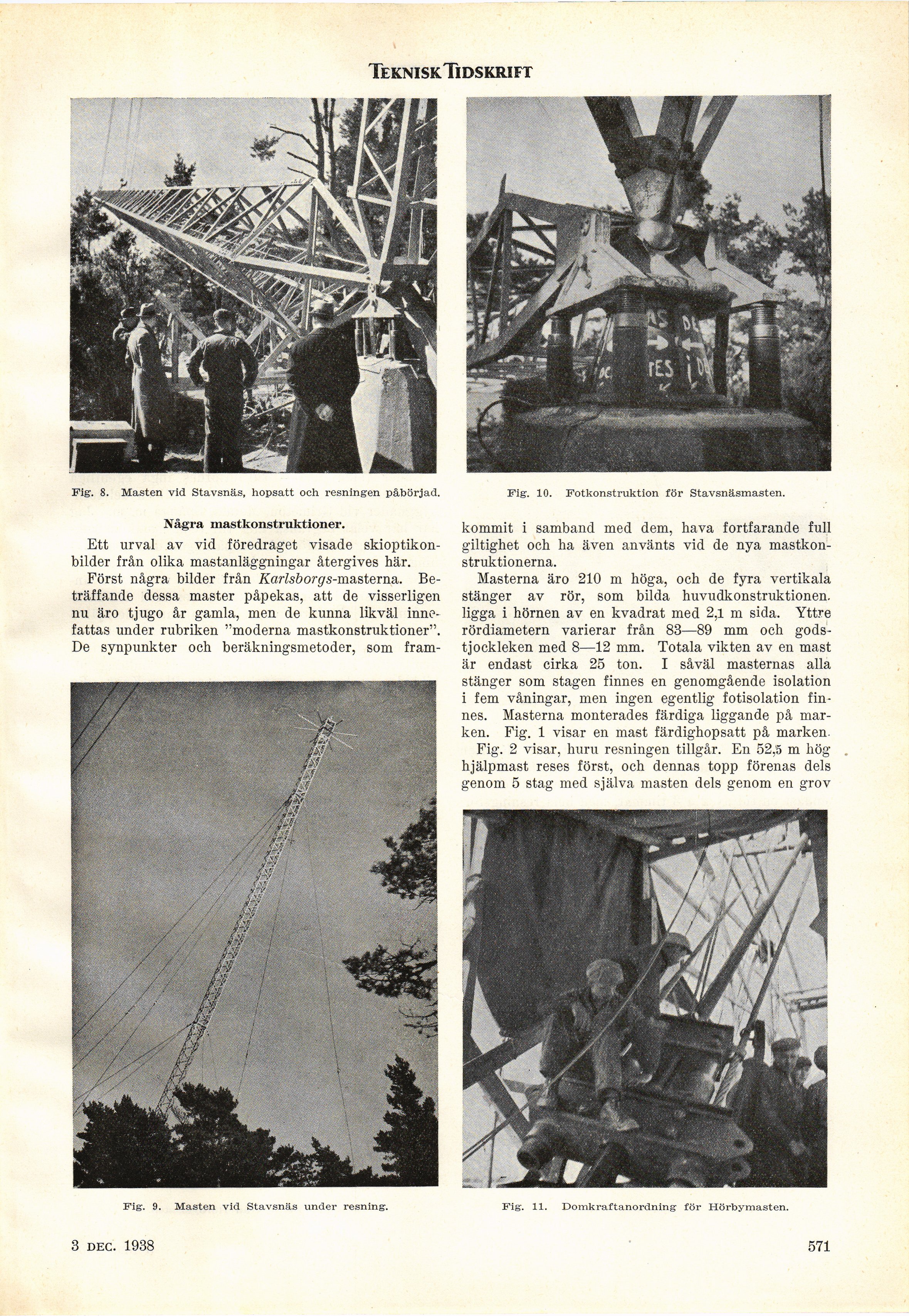

Fig. 8. Masten vid Stavsnäs, hopsatt och resningen påbörjad.
Några mastkonstruktioner.
Ett urval av vid föredraget visade
skioptikonbilder från olika mastanläggningar återgives här.
Först några bilder från Karlsborgs-masterna.
Beträffande dessa master påpekas, att de visserligen
nu äro tjugo år gamla, men de kunna likväl
innefattas under rubriken "moderna mastkonstruktioner".
De synpunkter och beräkningsmetoder, som fram-
Fig. 9. Masten vid Stavsnäs under resning.
3 dec. 1938
Fig. 10. Fotkonstruktion för Stavsnäsmasten.
kommit i samband med dem, hava fortfarande full
giltighet och ha även använts vid de nya
mastkonstruktionerna.
Masterna äro 210 m höga, och de fyra vertikala
stänger av rör, som bilda huvudkonstruktionen,
ligga i hörnen av en kvadrat med 2,1 m sida. Yttre
rördiametern varierar från 83—89 mm och
godstjockleken med 8—12 mm. Totala vikten av en mast
är endast cirka 25 ton. I såväl masternas alla
stänger som stagen finnes en genomgående isolation
i fem våningar, men ingen egentlig fotisolation
finnes. Masterna monterades färdiga liggande på
marken. Fig. 1 visar en mast färdighopsatt på marken.
Fig. 2 visar, huru resningen tillgår. En 52,5 m hög
hjälpmast reses först, och dennas topp förenas dels
genom 5 stag med själva masten dels genom en grov
Fig’. 11. Domkraftanordning för Hörbymasten.
571
