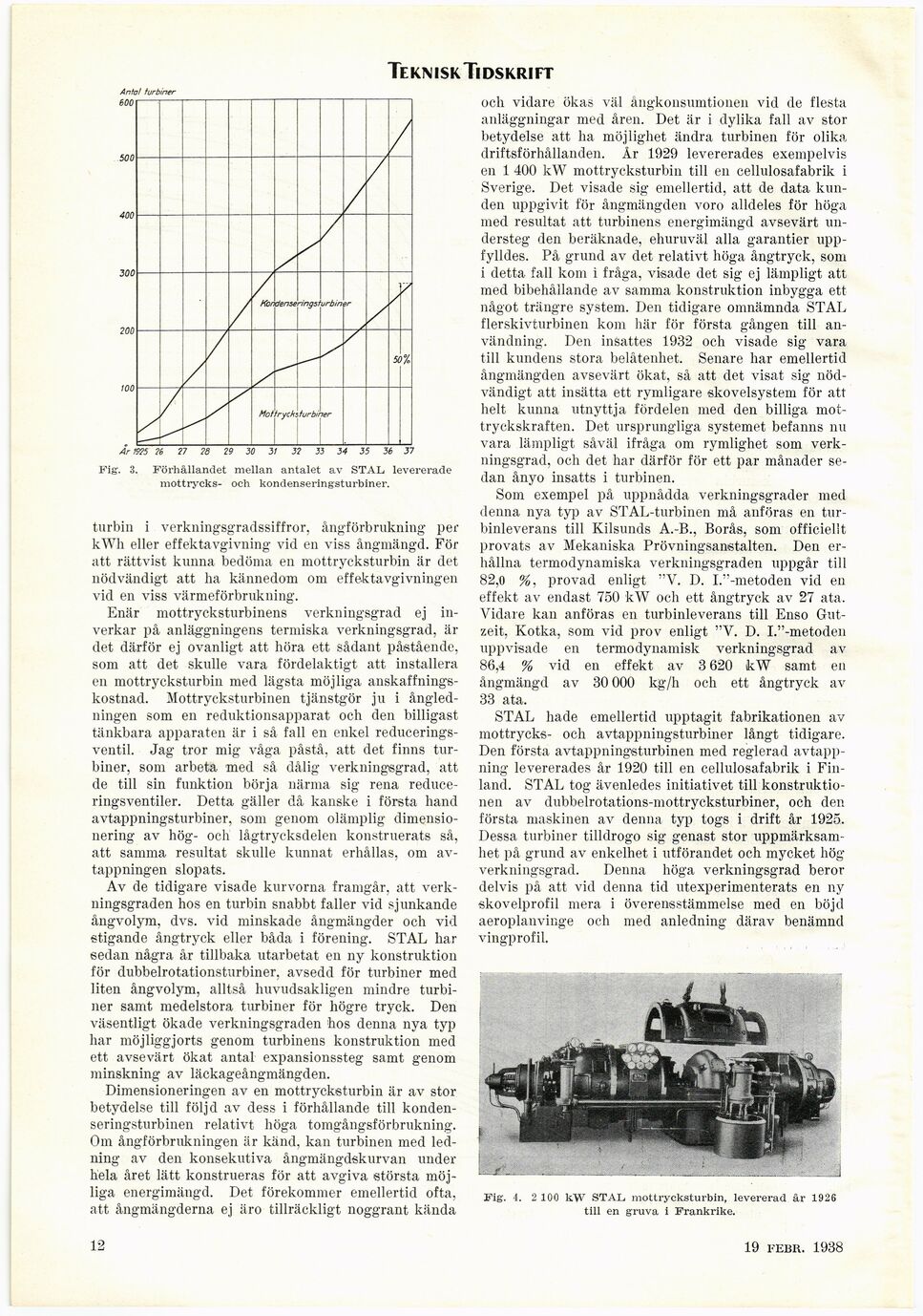

Te km sk Tidskrift
Antal turbiner
6 00
Förhållandet mellan antalet av STAL levererade
mottrycks- och kondenseringsturbiner.
turbin i verkningsgradssiffror, ångförbrukning per
kWh eller effektavgivning vid en viss ångmängd. För
att rättvist kunna bedöma en mottrycksturbin är det
nödvändigt att ha kännedom om effektavgivningen
vid en viss värmeförbrukning.
Enär mottrycksturbinens verkningsgrad ej
inverkar på anläggningens termiska verkningsgrad, är
det därför ej ovanligt att höra ett sådant påstående,
som att det skulle vara fördelaktigt att installera
en mottrycksturbin med lägsta möjliga
anskaffningskostnad. Mottrycksturbinen tjänstgör ju i
ångledningen som en reduktionsapparat och den billigast
tänkbara apparaten är i så fall en enkel
reducerings-ventil. Jag tror mig våga påstå, att det finns
turbiner, som arbeta med så dålig verkningsgrad, att
de till sin funktion börja närma sig rena
reduceringsventiler. Detta gäller då kanske i första hand
avtappningsturbiner, som genom olämplig
dimensionering av hög- och lågtrycksdelen konstruerats så,
att samma resultat skulle kunnat erhållas, om
av-tappningen slopats.
Av de tidigare visade kurvorna framgår, att
verkningsgraden hos en turbin snabbt faller vid sjunkande
ångvolym, dvs. vid minskade ångmängder och vid
stigande ångtryck eller båda i förening. STAL liar
sedan några år tillbaka utarbetat en ny konstruktion
för dubbelrotationsturbiner, avsedd för turbiner med
liten ångvolym, alltså huvudsakligen mindre
turbiner samt medelstora turbiner för högre tryck. Den
väsentligt ökade verkningsgraden hos denna nya typ
har möjliggjorts genom turbinens konstruktion med
ett avsevärt ökat antal expansionssteg samt genom
minskning av läckageångmängden.
Dimensioneringen av en mottrycksturbin är av stor
betydelse till följd av dess i förhållande till
konden-seringsturbinen relativt höga tomgångsförbrukning.
Om ångförbrukningen är känd, kan turbinen med
ledning av den konsekutiva ångmängdskurvan under
hela året lätt konstrueras för att avgiva största
möjliga energimängd. Det förekommer emellertid ofta,
att ångmängderna ej äro tillräckligt noggrant kända
och vidare ökas väl ångkonsumtionen vid de flesta
anläggningar med åren. Det är i dylika fall av stor
betydelse att ha möjlighet ändra turbinen för olika
driftsförhållanden. År 1929 levererades exempelvis
en 1 400 kW mottrycksturbin till en cellulosafabrik i
Sverige. Det visade sig emellertid, att de data
kunden uppgivit för ångmängden voro alldeles för höga
med resultat att turbinens energimängd avsevärt
understeg den beräknade, ehuruväl alla garantier
uppfylldes. På grund av det relativt höga ångtryck, som
i detta fall kom i fråga, visade det sig ej lämpligt att
med bibehållande av samma konstruktion inbygga ett
något trängre system. Den tidigare omnämnda STAL
flerskivturbinen kom här för första gången till
användning. Den insattes 1932 och visade sig vara
till kundens stora belåtenhet. Senare har emellertid
ångmängden avsevärt ökat, så att det visat sig
nödvändigt att insätta ett rymligare skovelsystem för att
helt kunna utnyttja fördelen med den billiga
mot-tryckskraften. Det ursprungliga systemet befanns nu
vara lämpligt såväl ifråga om rymlighet som
verkningsgrad, och det har därför för ett par månader
sedan ånyo insatts i turbinen.
Som exempel på uppnådda verkningsgrader med
denna nya typ av STAL-turbinen må anföras en
tur-binleverans till Kilsunds A.-B., Borås, som officiellt
provats av Mekaniska Prövningsanstalten. Den
erhållna termodynamiska verkningsgraden uppgår till
82,0 %, provad enligt "V. I). I."-metoden vid eu
effekt av endast 750 kW och ett ångtryck av 27 ata.
Vidare kan anföras en turbinleverans till Enso
Gut-zeit, Kotka, som vid prov enligt "V. D. I."-metoden
uppvisade en termodynamisk verkningsgrad av
86,4 % vid en effekt av 3 620 kW samt en
ångmängd av 30 000 kg/h och ett ångtryck av
33 ata.
STAL hade emellertid upptagit fabrikationen av
mottrycks- och avtappningsturbiner långt tidigare.
Den första avtappningsturbinen med reglerad
avtappning levererades år 1920 till en cellulosafabrik i
Finland. STAL tog ävenledes initiativet till
konstruktionen av dubbelrotations-mottrycksturbiner, och den
första maskinen av denna typ togs i drift år 1925.
Dessa turbiner tilldrogo sig genast stor
uppmärksamhet på grund av enkelhet i utförandet och mycket hög
verkningsgrad. Denna höga verkningsgrad beror
delvis på att vid denna tid utexperimenterats en ny
skovelprofil mera i överensstämmelse med en böjd
aeroplanvinge och med anledning därav benämnd
vingprofil.
Fig. 4. 2 100 kW STAL mottrycksturbin, levererad ftr 1926
till en gruva i Frankrike.
12
19 febr. 1938
