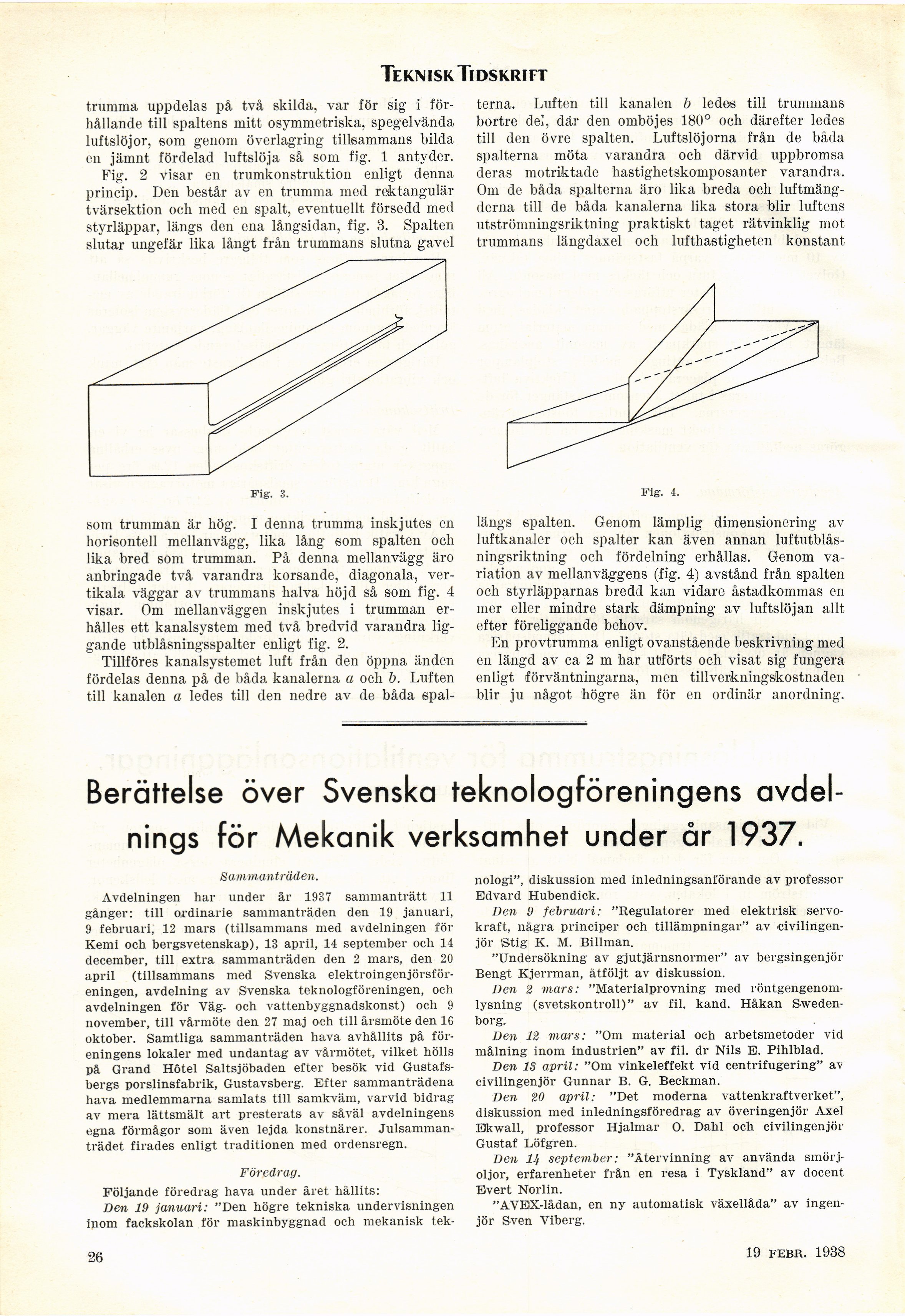

Teknisk Tidskrift
trumma uppdelas på två skilda, var för sig i
förhållande till spaltens mitt osymmetriska, spegelvända
luftslöjor, som genom överlagring tillsammans bilda
en jämnt fördelad luftslöja så som fig. 1 antyder.
Fig. 2 visar en trumkonstruktion enligt denna
princip. Den består av en trumma med rektangulär
tvärsektion och med en spalt, eventuellt försedd med
styrläppar, längs den ena långsidan, fig. 3. Spalten
slutar ungefär lika långt från trummans slutna gavel
terna. Luften till kanalen b ledes till trummans
bortre del, där den omböjes 180° och därefter ledes
till den övre spalten. Luftslöjorna från de båda
spalterna möta varandra och därvid uppbromsa
deras motriktade hastighetskomposanter varandra.
Om de båda spalterna äro lika breda och
luftmängderna till de båda kanalerna lika stora blir luftens
utströmningsriktning praktiskt taget rätvinklig mot
trummans längdaxel och lufthastigheten konstant
Fig-, 3.
som trumman är hög. I denna trumma inskjutes en
horisontell mellanvägg, lika lång som spalten och
lika bred som trumman. På denna mellanvägg äro
anbringade två varandra korsande, diagonala,
vertikala väggar av trummans halva höjd så som fig. 4
visar. Om mellanväggen inskjutes i trumman
erhålles ett kanalsystem med två bredvid varandra
liggande utblåsningsspalter enligt fig. 2.
Tillföres kanalsystemet luft från den öppna änden
fördelas denna på de båda kanalerna a och b. Luften
till kanalen a ledes till den nedre av de båda spal-
Fig. 4.
längs spalten. Genom lämplig dimensionering av
luftkanaler och spalter kan även annan
luftutblås-ningsriktning och fördelning erhållas. Genom
variation av mellanväggens (fig. 4) avstånd från spalten
och styrläpparnas bredd kan vidare åstadkommas en
mer eller mindre stark dämpning av luftslöjan allt
efter föreliggande behov.
En provtrumma enligt ovanstående beskrivning med
en längd av ca 2 m har utförts och visat sig fungera
enligt förväntningarna, men tillverkningskostnaden
blir ju något högre än för en ordinär anordning.
Berättelse över Svenska teknologföreningens
avdelnings för Mekanik verksamhet under år 1937.
Sammanträden.
Avdelningen har under år 1937 sammanträtt 11
gånger: till ordinarie sammanträden den 19 januari,
9 februari, 12 mars (tillsammans med avdelningen för
Kemi och bergsvetenskap), 13 april, 14 september och 14
december, till extra sammanträden den 2 mars, den 20
april (tillsammans med Svenska
elektroingenjörsföreningen, avdelning av Svenska teknologföreningen, och
avdelningen för Väg- och vattenbyggnadskonst) och 9
november, till vårmöte den 27 maj och till årsmöte den 16
oktober. Samtliga sammanträden hava avhållits på
föreningens lokaler med undantag av vårmötet, vilket hölls
på Grand Hotel Saltsjöbaden efter besök vid
Gustafsbergs porslinsfabrik, Gustavsberg. Efter sammanträdena
hava medlemmarna samlats till samkväm, varvid bidrag
av mera lättsmält art presterats av såväl avdelningens
egna förmågor som även lejda konstnärer.
Julsammanträdet firades enligt traditionen med ordensregn.
Föredrag.
Följande föredrag hava under året hållits:
Den 19 januari: "Den högre tekniska undervisningen
inom fackskolan för maskinbyggnad och mekanisk tek-
nologi", diskussion med inledningsanförande av professor
Edvard Hubendick.
Den 9 februari: "Regulatorer med elektrisk
servo-kraft, några principer och tillämpningar" av
civilingenjör ’Stig K. M. Billman.
"Undersökning av gjutjärnsnormer" av bergsingenjör
Bengt Kjerrman, åtföljt av diskussion.
Den 2 mars: "Materialprovning med
röntgengenom-lysning (svetskontroll)" av fil. kand. Håkan
Swedenborg.
Den 12 mars: "Om material och arbetsmetoder vid
målning inom industrien" av fil. dr Nils E. Pihlblad.
Den IS april: "Om vinkeleffekt vid centrifugering" av
civilingenjör Gunnar B. G. Beckman.
Den 20 april: "Det moderna vattenkraftverket",
diskussion med inledningsföredrag av överingenjör Axel
Ekwall, professor Hjalmar O. Dahl och civilingenjör
Gustaf Löfgren.
Den H september: "Återvinning av använda
smörjoljor, erfarenheter från en resa i Tyskland" av docent
Evert Norlin.
"AVEX-lådan, en ny automatisk växellåda" av
ingenjör Sven Viberg.
26
19 febr. 1938
