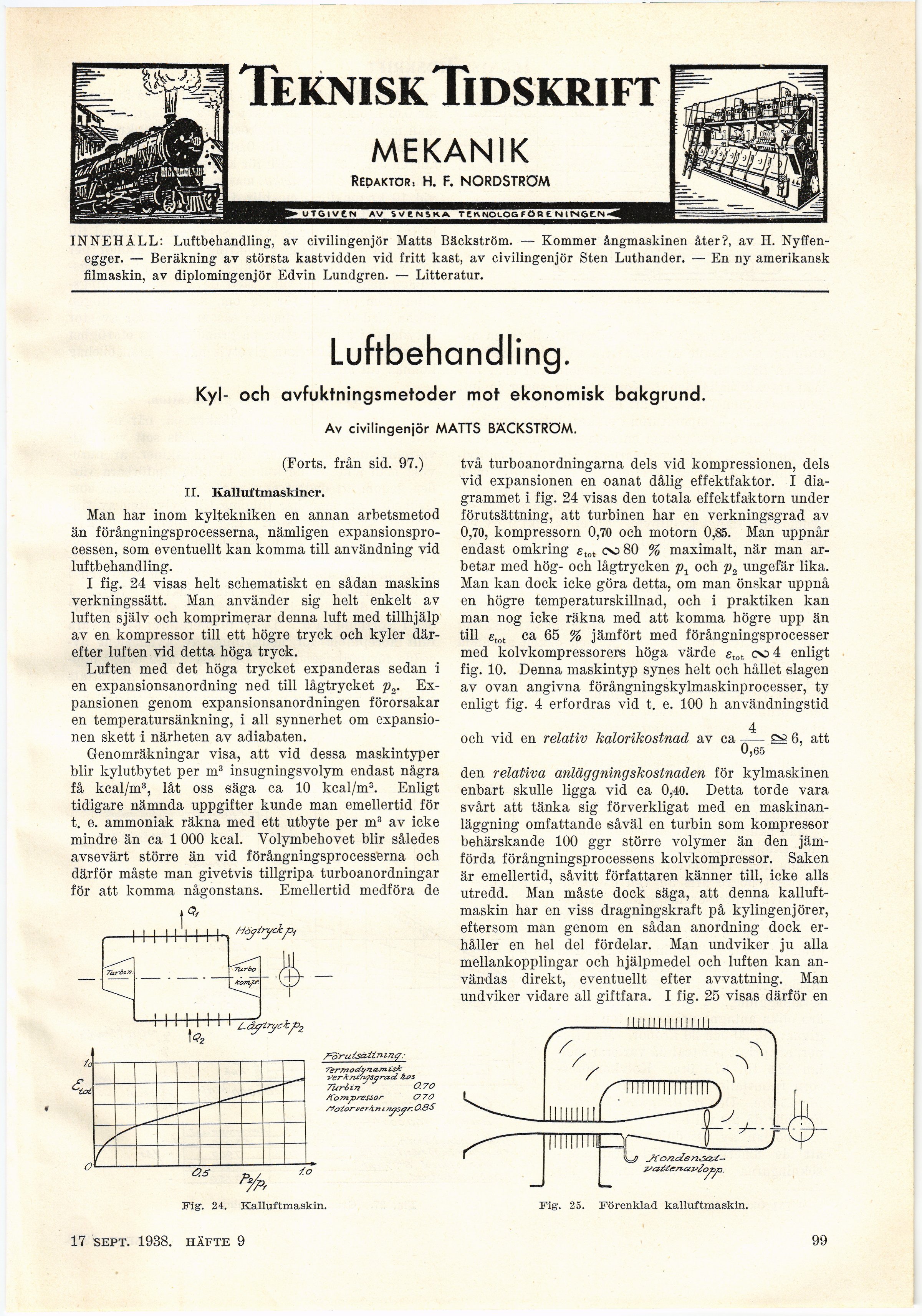

TekniskTidskrift
MEKANIK
REDAKTÖR.. H. F. NORDSTRÖM
UTOlVtN AV 5 V CN5HA TEIV NO LO G FORE NIN6CN
INNEHÅLL: Luftbehandling, av civilingenjör Matts Bäckström. — Kommer ångmaskinen åter?, av H.
Nyffen-egger. — Beräkning av största kastvidden vid fritt kast, av civilingenjör Sten Luthander. — En ny amerikansk
filmaskin, av diplomingenjör Edvin Lundgren. — Litteratur.
Luftbehan dling.
Kyl- och avfuktningsmetoder mot ekonomisk bakgrund.
Av civilingeniör MATTS BÄCKSTRÖM.
(Forts, från sid. 97.)
II. Kalluftmaskiner.
Man har inom kyltekniken en annan arbetsmetod
än förångningsprocesserna, nämligen
expansionsprocessen, som eventuellt kan komma till användning vid
luftbehandling.
I fig. 24 visas helt schematiskt en sådan maskins
verkningssätt. Man använder sig helt enkelt av
luften själv och komprimerar denna luft med tillhjälp
av en kompressor till ett högre tryck och kyler
därefter luften vid detta höga tryck.
Luften med det höga trycket expanderas sedan i
en expansionsanordning ned till lågtrycket p2.
Expansionen genom expansionsanordningen förorsakar
en temperatursänkning, i all synnerhet om
expansionen skett i närheten av adiabaten.
Genomräkningar visa, att vid dessa maskintyper
blir kylutbytet per m3 insugningsvolym endast några
få kcal/m3, låt oss säga ca 10 kcal/m3. Enligt
tidigare nämnda uppgifter kunde man emellertid för
t. e. ammoniak räkna med ett utbyte per m3 av icke
mindre än ca 1 000 kcal. Yolymbehovet blir således
avsevärt större än vid förångningsprocesserna och
därför måste man givetvis tillgripa turboanordningar
för att komma någonstans. Emellertid medföra de
/compr
!<?2
Lä^trych^
f^T-utsålt nin?:
Ver/n o ct’lyri a. 77t isk
■yerkrurn&sgr-ad kos
7ur-6i72 0.70
/Tompress or O 7O
/VoiorøerJtn i njs^f- 0.8S
o.s
to
Fig:. 24. Kalluftmaskin.
två turboanordningarna dels vid kompressionen, dels
vid expansionen en oanat dålig effektfaktor. I
diagrammet i fig. 24 visas den totala effektfaktorn under
förutsättning, att turbinen har en verkningsgrad av
0,70, kompressorn 0,70 och motorn 0,85. Man uppnår
endast omkring £tot oo80 % maximalt, när man
arbetar med hög- och lågtrycken pt och p2 ungefär lika.
Man kan dock icke göra detta, om man önskar uppnå
en högre temperaturskillnad, och i praktiken kan
man nog icke räkna med att komma högre upp än
till £tot ca 65 % jämfört med förångningsprocesser
med kolvkompressorers höga värde ewt cv> 4 enligt
fig. 10. Denna maskintyp synes helt och hållet slagen
av ovan angivna förångningskylmaskinprocesser, ty
enligt fig. 4 erfordras vid t. e. 100 h användningstid
4
och vid en relativ kalorikostnad av ca -— S3 6, att
0,65
den relativa anläggningskostnaden för kylmaskinen
enbart skulle ligga vid ca 0,40. Detta torde vara
svårt att tänka sig förverkligat med en
maskinanläggning omfattande såväl en turbin som kompressor
behärskande 100 ggr större volymer än den
jämförda förångningsprocessens kolvkompressor. Saken
är emellertid, såvitt författaren känner till, icke alls
utredd. Man måste dock säga, att denna
kalluftmaskin har en viss dragningskraft på kylingenjörer,
eftersom man genom en sådan anordning dock
erhåller en hel del fördelar. Man undviker ju alla
mellankopplingar och hjälpmedel och luften kan
användas direkt, eventuellt efter avvattning. Man
undviker vidare all giftfara. I fig. 25 visas därför en
Fig. 25. Förenklad kalluftmaskin.
17 sept. 1938. häfte 9
99
