Teknisk Tidskrift
ett relä av för högfrekveiis lämpat utförande. Det
uppträder emellertid då gärna skarpa, av
relägnistor-na orsakade knäppar i signalerna, vilka verka
störande på mottagningen och nedsätta
indikeringsskärpan. Vid fyren i Öregrund har därför en
kapacitiv fasvändareanordning för antennsystemet
kommit till användning. I stort sett påminner denna
apparat om en s. k. differentialkondensator: en
vridkondensator med ett mellan två fasta plattsatser
rörligt elektrodsystem. Genom att giva
kondensatorbe-läggen en alldeles speciell kurvform har man
uppnått det eftersträvade resultatet, dvs. praktiskt taget
momentan övergång mellan tecknen utan några som
helst "telegraferingsknäppar". Den ständiga
fram-och återvridningen av rotorn hos den i olja arbetande
fasvändaren sker med hjälp av en på axeln anbragt
elektromagnetisk anordning, i sin tur styrd av en
automatisk teckengivare med kamskivekontakter.
Vid de första försöken med radiofyren användes
en särskild öppen antenn utomhus. Sedermera har
det emellertid befunnits vara fullt lika
ändamålsenligt att låta ramen själv tjänstgöra som öppen
antenn. Spänningen inmatas härvid på ramens
elektriska mittpunkt.
Hela utrustningen är inrymd i en byggnad av trä
med basytan 4 X 4 m. Den kvadratiska ramantennen
har omkring 3 m sida och består av ett enda varv
grov koppartråd. Sändaren, som i och för sig är av
normalt utförande, drives med växelström från det
allmänna distributionsnätet. Ännu är anläggningen
helt beroende därav, men avsikten är att installera

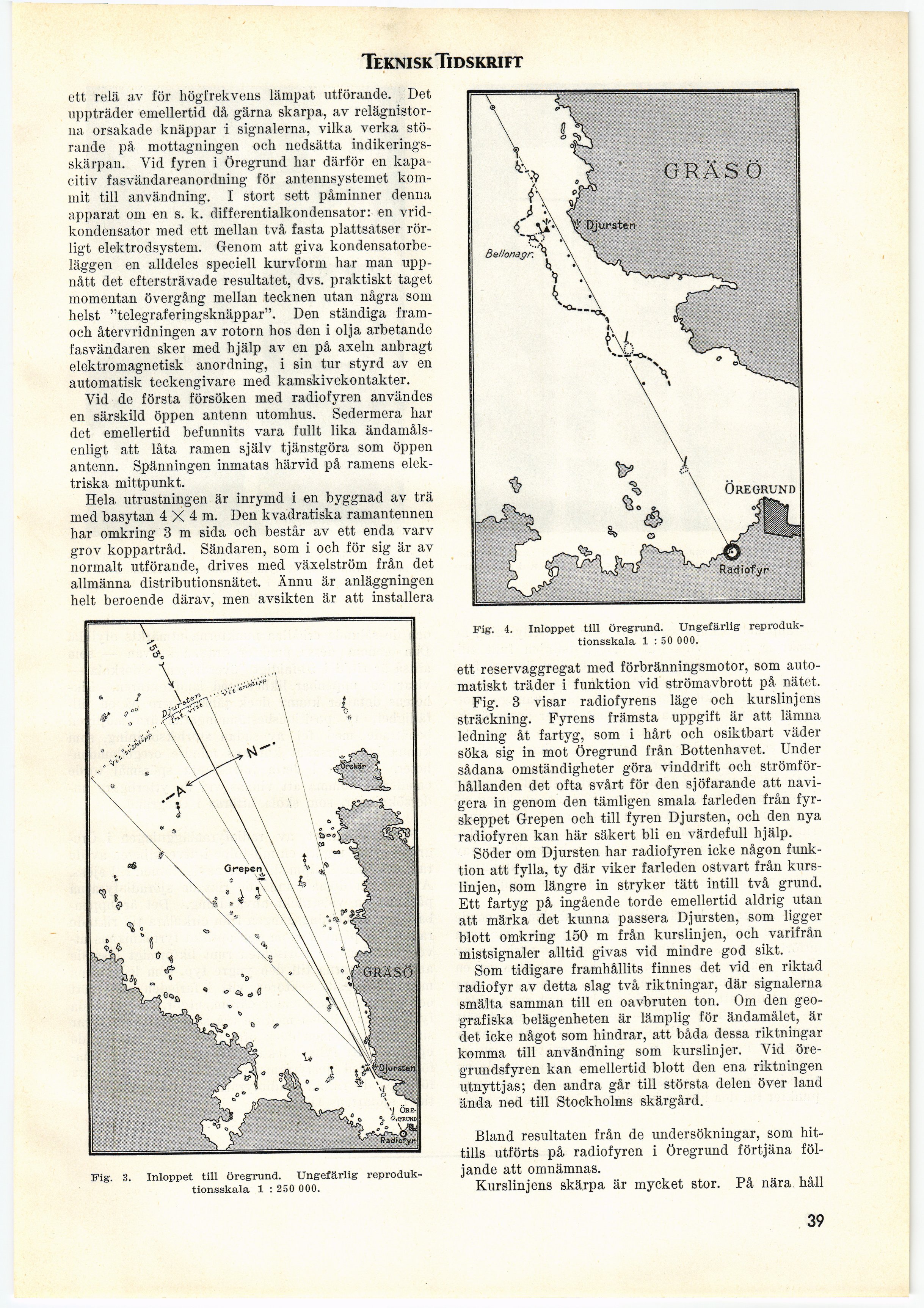

Fig. 3. Inloppet tlll öregrund. Ungefärlig
reproduktionsskala 1 : 250 000.
Fig. 4. Inloppet till öregrund. Ungefärlig
reproduktionsskala 1 : 50 000.
ett reservaggregat med förbränningsmotor, som
automatiskt träder i funktion vid strömavbrott på nätet.
Fig. 3 visar radiofyrens läge och kurslinjens
sträckning. Fyrens främsta uppgift är att lämna
ledning åt fartyg, som i hårt och osiktbart väder
söka sig in mot Öregrund från Bottenhavet. Under
sådana omständigheter göra vinddrift och
strömförhållanden det ofta svårt för den sjöfarande att
navigera in genom den tämligen smala farleden från
fyrskeppet Grepen och till fyren Djursten, och den nya
radiofyren kan här säkert bli en värdefull hjälp.
Söder om Djursten har radiofyren icke någon
funktion att fylla, ty där viker farleden ostvart från
kurslinjen, som längre in stryker tätt intill två grund.
Ett fartyg på ingående torde emellertid aldrig utan
att märka det kunna passera Djursten, som ligger
blott omkring 150 m från kurslinjen, och varifrån
mistsignaler alltid givas vid mindre god sikt.
Som tidigare framhållits finnes det vid en riktad
radiofyr av detta slag två riktningar, där signalerna
smälta samman till en oavbruten ton. Om den
geografiska belägenheten är lämplig för ändamålet, är
det icke något som hindrar, att båda dessa riktningar
komma till användning som kurslinjer. Vid
öre-grundsfyren kan emellertid blott den ena riktningen
utnyttjas; den andra går till största delen över land
ända ned till Stockholms skärgård.
Bland resultaten från de undersökningar, som
hittills utförts på radiofyren i Öregrund förtjäna
följande att omnämnas.
Kurslinjens skärpa är mycket stor. På nära håll
39
