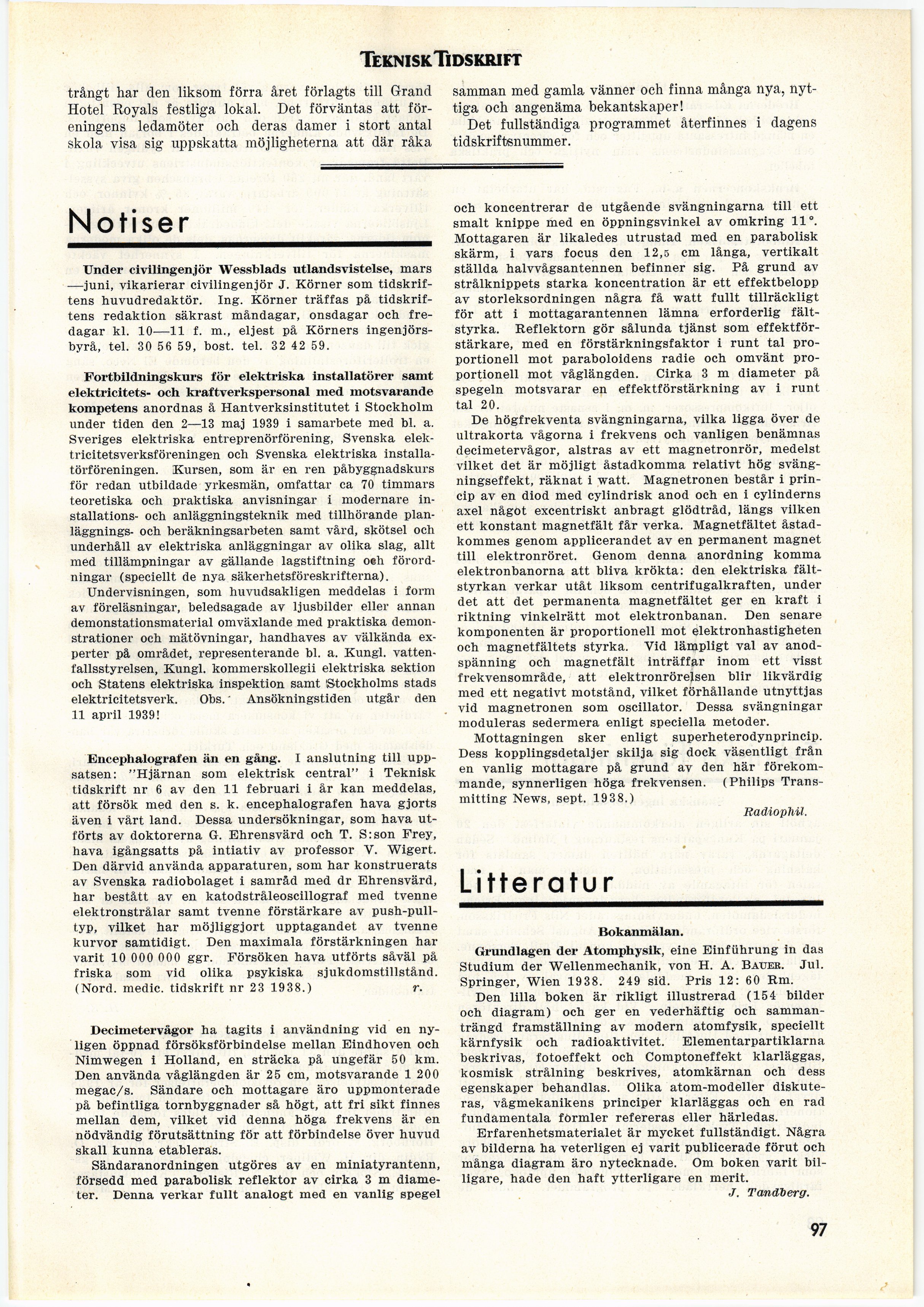

Teknisk Tidskrift

trångt har den liksom förra året förlagts till Grand
Hotel Royals festliga lokal. Det förväntas att
föreningens ledamöter och deras damer i stort antal
skola visa sig uppskatta möjligheterna att där råka

samman med gamla vänner och finna många nya,
nyttiga och angenäma bekantskaper!

Det fullständiga programmet återfinnes i dagens
tidskriftsnummer.

Notiser

Under civilingenjör Wessblads utlandsvistelse, mars
—juni, vikarierar civilingenjör J. Körner som
tidskriftens huvudredaktör. Ing. Körner träffas på
tidskriftens redaktion säkrast måndagar, onsdagar och
fredagar kl. 10—11 f. m., eljest på Körners
ingenjörsbyrå, tel. 30 56 59, bost. tel. 32 42 59.

Fortbildningskurs för elektriska installatörer samt
elektricitets- och kraftverkspersonal med motsvarande
kompetens anordnas å Hantverksinstitutet i Stockholm
under tiden den 2—13 maj 1939 i samarbete med bl. a.
Sveriges elektriska entreprenörförening, Svenska
elektricitetsverksföreningen och Svenska elektriska
installatörföreningen. Kursen, som är en ren påbyggnadskurs
för redan utbildade yrkesmän, omfattar ca 70 timmars
teoretiska och praktiska anvisningar i modernare
installations- och anläggningsteknik med tillhörande
planläggnings- och beräkningsarbeten samt vård, skötsel och
underhåll av elektriska anläggningar av olika slag, allt
med tillämpningar av gällande lagstiftning oeh
förordningar (speciellt de nya säkerhetsföreskrifterna).

Undervisningen, som huvudsakligen meddelas i form
av föreläsningar, beledsagade av ljusbilder eller annan
demonstationsmaterial omväxlande med praktiska
demonstrationer och mätövningar, handhaves av välkända
experter på området, representerande bl. a. Kungl,
vattenfallsstyrelsen, Kungl, kommerskollegii elektriska sektion
och Statens elektriska inspektion samt Stockholms stads
elektricitetsverk. Obs. Ansökningstiden utgår den

11 april 1939!

Enceplialografen än en gång. 1 anslutning till
uppsatsen: "Hjärnan som elektrisk central" i Teknisk
tidskrift nr 6 av den 11 februari i år kan meddelas,
att försök med den s. k. encephalografen hava gjorts
även i värt land. Dessa undersökningar, som hava
utförts av doktorerna G. Ehrensvärd och T. S:son Frey,
hava igångsatts på intiativ av professor V. Wigert.
Den därvid använda apparaturen, som har konstruerats
av Svenska radiobolaget i samråd med dr Ehrensvärd,
har bestått av en katodstråleoscillograf med tvenne
elektronsträlar samt tvenne förstärkare av
push-pull-typ, vilket har möjliggjort upptagandet av tvenne
kurvor samtidigt. Den maximala förstärkningen har
varit 10 000 000 ggr. Försöken hava utförts såväl pä
friska som vid olika psykiska sjukdomstillstånd.
(Nord. medic. tidskrift nr 23 1938.) r.

Decimetervågor ha tagits i användning vid en
nyligen öppnad försöksförbindelse mellan Eindhoven och
Nimwegen i Holland, en sträcka på ungefär 50 km.
Den använda våglängden är 25 cm, motsvarande 1 200
megac/s. Sändare och mottagare äro uppmonterade
på befintliga tornbyggnader så högt, att fri sikt finnes
mellan dem, vilket vid denna höga frekvens är en
nödvändig förutsättning för att förbindelse över huvud
skall kunna etableras.

Sändaranordningen utgöres av en miniatyrantenn,
försedd med parabolisk reflektor av cirka 3 m
diameter. Denna verkar fullt analogt med en vanlig spegel

och koncentrerar de utgående svängningarna till ett
smalt knippe med en öppningsvinkel av omkring 11°.
Mottagaren är likaledes utrustad med en parabolisk
skärm, i vars focus den 12,5 cm långa, vertikalt
ställda halvvågsantennen befinner sig. På grund av
strålknippets starka koncentration är ett effektbelopp
av storleksordningen några få watt fullt tillräckligt
för att i mottagarantennen lämna erforderlig
fältstyrka. Reflektorn gör sålunda tjänst som
effektförstärkare, med en förstärkningsfaktor i runt tal
proportionell mot paraboloidens radie och omvänt
proportionell mot väglängden. Cirka 3 m diameter på
spegeln motsvarar en effektförstärkning av i runt
tal 20.

De högfrekventa svängningarna, vilka ligga över de
ultrakorta vågorna i frekvens och vanligen benämnas
decimetervågor, alstras av ett magnetronrör, medelst
vilket det är möjligt åstadkomma relativt hög
svängningseffekt, räknat i watt. Magnetronen består i
princip av en diod med cylindrisk anod och en i cylinderns
axel något excentriskt anbragt glödtråd, längs vilken
ett konstant magnetfält får verka. Magnetfältet
åstadkommes genom applicerandet av en permanent magnet
till elektronröret. Genom denna anordning komma
elektronbanorna att bliva krökta: den elektriska
fältstyrkan verkar utåt liksom centrifugalkraften, under
det att det permanenta magnetfältet ger en kraft i
riktning vinkelrätt mot elektronbanan. Den senare
komponenten är proportionell mot elektronhastigheten
och magnetfältets styrka. Vid lämpligt val av
anodspänning och magnetfält inträffar inom ett visst
frekvensområde, att elektronrörelsen blir likvärdig
med ett negativt motstånd, vilket förhållande utnyttjas
vid magnetronen som oscillator. Dessa svängningar
moduleras sedermera enligt speciella metoder.

Mottagningen sker enligt superheterodynprincip.
Dess kopplingsdetaljer skilja sig dock väsentligt från
en vanlig mottagare på grund av den här
förekommande, synnerligen höga frekvensen. (Philips
Trans-mitting News, sept. 1938.)

Radiophil.

Litteratur

Bokanmälan.

Grundlagen der Atomphysik, eine Einführung in das
Studium der Wellenmechanik, von H. A. Bauer. Jul.
Springer, Wien 1938. 249 sid. Pris 12: 60 Em.

Den lilla boken är rikligt illustrerad (154 bilder
och diagram) och ger en vederhäftig och
sammanträngd framställning av modern atomfysik, speciellt
kärnfysik och radioaktivitet. Elementarpartiklarna
beskrivas, fotoeffekt och Comptoneffekt klarläggas,
kosmisk strålning beskrives, atomkärnan och dess
egenskaper behandlas. Olika atom-modeller
diskuteras, vågmekanikens principer klarläggas och en rad
fundamentala formler refereras eller härledas.

Erfarenhetsmaterialet är mycket fullständigt. Några
av bilderna ha veterligen ej varit publicerade förut och
många diagram äro nytecknade. Om boken varit
billigare, hade den haft ytterligare en merit.

J. Tandberg.

97
