Full resolution (JPEG) - On this page / på denna sida - Häfte 24. 17 juni 1939 - Den engelska korrosionskommitténs undersökningar rörande skydd av järn och stål mot rostning, av Evert Norlin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

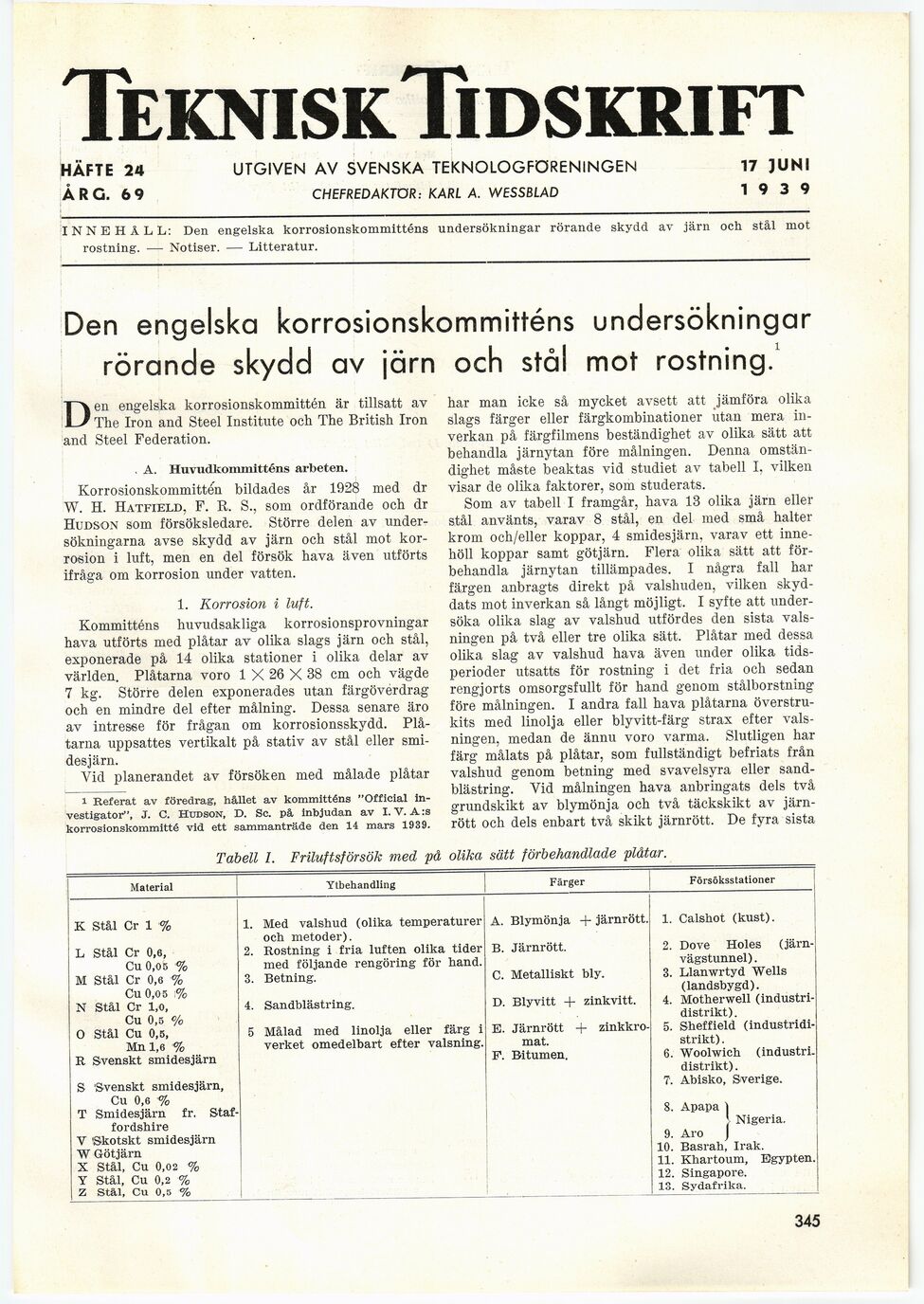

TekniskTidskrift
HÄFTE 24 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 17 JUNI
ÅRG. 6 9 CHEFREDAKTÖR: KARL A. WESSBLAD 19 3 9
INNEHÅLL: Den engelska korrosionskommitténs undersökningar rörande skydd av järn och stål mot
röstning. — Notiser. — Litteratur.
Den engelska korrosionskommitténs undersökningar
röran de skydd av järn och stål mot röstning.
Den engelska korrosionskommittén är tillsatt av
The Iron and Steel Institute och The British Iron
and Steel Federation.
. A. Huvudkommitténs arbeten.
Korrosionskommittén bildades år 1928 med dr
W. H. Hatfield, F. R. S., som ordförande och dr
Hudson som försöksledare. Större delen av
undersökningarna avse skydd av järn och stål mot
korrosion i luft, men en del försök hava även utförts
ifråga om korrosion under vatten.
1. Korrosion i luft.
Kommitténs huvudsakliga korrosionsprovningar
hava utförts med plåtar av olika slags järn och stål,
exponerade på 14 olika stationer i olika delar av
världen. Plåtarna voro 1 X 26 X 38 cm och vägde
7 kg. Större delen exponerades utan färgövérdrag
och en mindre del efter målning. Dessa senare äro
av intresse för frågan om korrosionsskydd.
Plåtarna uppsattes vertikalt på stativ av stål eller
smidesjärn.
Vid planerandet av försöken med målade plåtar
l Referat av föredras, hållet av kommitténs "Official
in-vestigator", J. c. Hudson, D. Sc. på inbjudan av X. V. A :s
korrosionskommitté vid ett sammanträde den 14 mars 1939.
har man icke så mycket avsett att jämföra olika
slags färger eller färgkombinationer utan mera
inverkan på färgfilmens beständighet av olika sätt att
behandla järnytan före målningen. Denna
omständighet måste beaktas vid studiet av tabell I, vilken
visar de olika faktorer, som studerats.
Som av tabell I framgår, hava 13 olika järn eller
stål använts, varav 8 stål, en del med små halter
krom och/eller koppar, 4 smidesjärn, varav ett
innehöll koppar samt götjärn. Flera olika sätt att
förbehandla järnytan tillämpades. I några fall har
färgen anbragts direkt på valshuden, vilken
skyddats mot inverkan så långt möjligt. I syfte att
undersöka olika slag av valshud utfördes den sista
valsningen på två eller tre olika sätt. Plåtar med dessa
olika slag av valshud hava även under olika
tidsperioder utsatts för röstning i det fria och sedan
rengjorts omsorgsfullt för hand genom stålborstning
före målningen. I andra fall hava plåtarna
överstrukits med linolja eller blyvitt-färg strax efter
valsningen, medan de ännu voro varma. Slutligen har
färg målats på plåtar, som fullständigt befriats från
valshud genom betning med svavelsyra eller
sandblästring. Vid målningen hava anbringats dels två
grundskikt av blymönja och två täckskikt av
järn-rött och dels enbart två skikt järnrött. De fyra sista
Tabell I. Friluftsförsök med på olika sått förbehandlade plåtar.
Material Ytbehandling Färger Försöksstationer
K Stål Cr 1 % 1. Med valshud (olika temperaturer och metoder). A. Blymönja + järnrött. 1. Calshot (kust).
L Stål Cr 0,6, Cu 0,05 % 2. Röstning i fria luften olika tider med följande rengöring för hand. B. Järnrött. 2. Dove Holes
(järnvägstunnel).
M Stål Cr 0,6 % Cu 0,05 ;% 3. Betning. C. Metalliskt bly. 3. Llanwrtyd Wells (landsbygd).
N Stål Cr 1,0, Cu 0,5 °/o 4. Sandblästring. D. Blyvitt + zinkvitt. 4. Motherwell
(industridistrikt).
O Stål Cu 0,5, Mn 1,6 % 5 Målad med linolja eller färg i verket omedelbart efter valsning. E. Järnrött +
zinkkro-mat. 5. Sheffield
(industridistrikt) .
R Svenskt smidesjärn F. Bitumen. 6. Woolwich
(industridistrikt).
S ’Svenskt smidesjärn, Cu 0,6 % 7’. Abisko, Sverige.
T Smidesjärn fr,
Staffordshire 8. Apapa j [ Nigeria.
V Skotskt smidesjärn 9. Äro J
W Götjärn 10. Basrah, Irak.
X Stål, Cu 0,02 % 11. Khartoum, Egypten.
Y Stål, Cu 0,2 % 12. Singapore.
Z Stål, Cu 0,5 % 13. Sydafrika.
345
<< prev. page << föreg. sida << >> nästa sida >> next page >>
