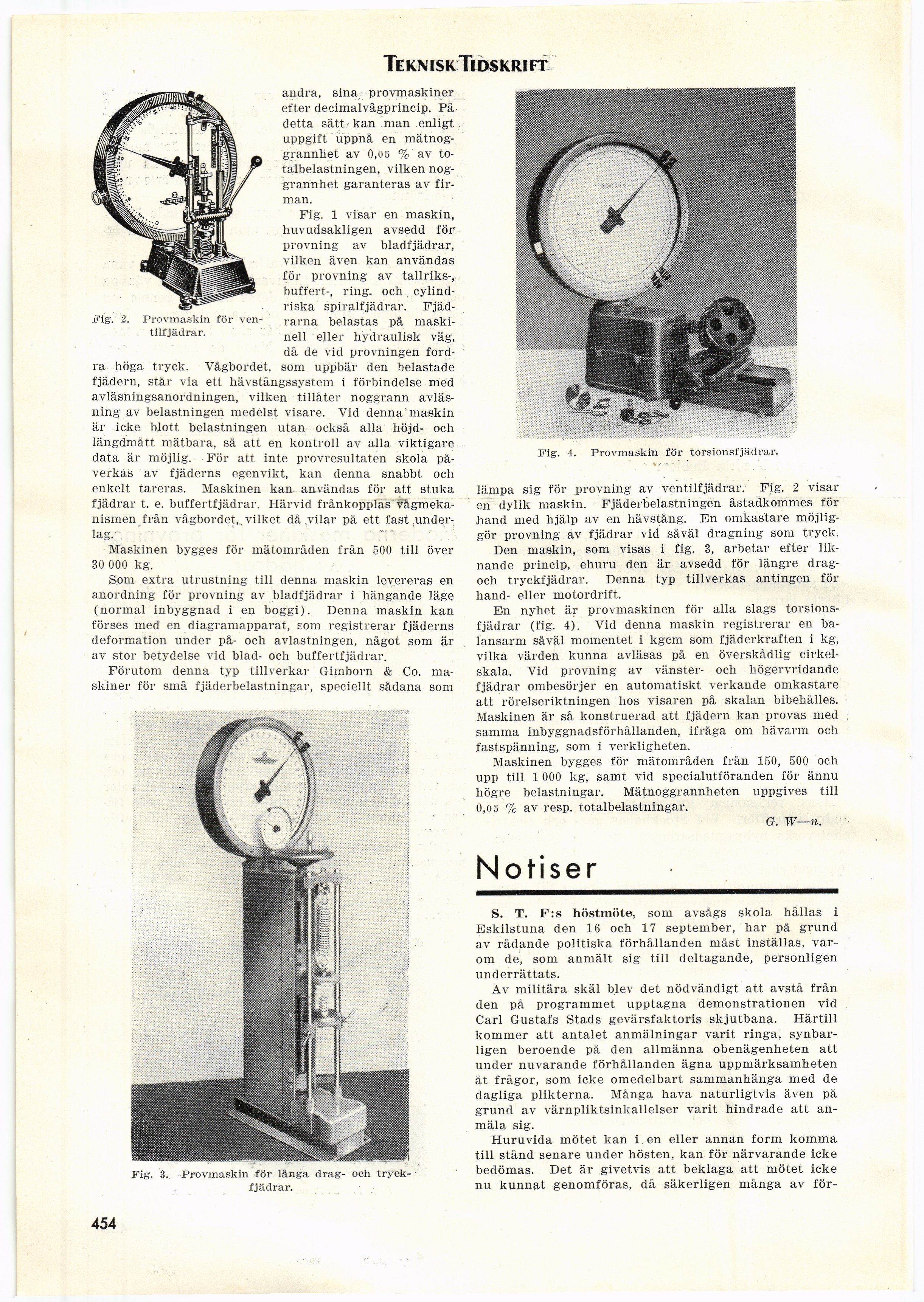

Teknisk Tidskrift
andra, sina- provmaskiner
efter decimalvågprincip. På
detta sätt kan man enligt
uppgift uppnå en
mätnoggrannhet av 0,05 % av
totalbelastningen, vilken
noggrannhet garanteras av
firman.
Fig. 1 visar en maskin,
huvudsakligen avsedd för
provning av bladfjädrar,
vilken även kan användas
för provning av tallriks-,
buffert-, ring. och
cylindriska spiralfjädrar.
Fjädrarna belastas på
maskinell eller hydraulisk väg,
då de vid provningen
fordra höga tryck. Vågbordet, som uppbär den belastade
fjädern, står via ett hävstångssystem i förbindelse med
avläsningsanordningen, vilken tillåter noggrann
avläsning av belastningen medelst visare. Vid denna maskin
är icke blott belastningen utan också alla höjd- och
längdmått mätbara, så att en kontroll av alla viktigare
data är möjlig. För att inte provresultaten skola
påverkas av fjäderns egenvikt, kan denna snabbt och
enkelt tareras. Maskinen kan användas för att stuka
fjädrar t. e. buffertfjädrar. Härvid frånkopplas
vågmekanismen från vågbordet,., vilket då .vilar på ett fast
underlag.
Maskinen bygges för mätområden från 500 till över
30 000 kg.
Som extra utrustning till denna maskin levereras en
anordning för provning av bladfjädrar i hängande läge
(normal inbyggnad i en boggi). Denna maskin kan
förses med en diagramapparat, som registrerar fjäderns
deformation under på- och avlastningen, något som är
av stor betydelse vid blad- och buffertfjädrar.
Förutom denna typ tillverkar Gimborn & Co.
maskiner för små fjäderbelastningar, speciellt sådana som
Fig. 4. Provmaskin för torsionsfjädrar.
lämpa sig för provning av ventilfjädrar. Fig. 2 visar
en dylik maskin. Fjäderbelastningén åstadkommes för
hand med hjälp av en hävstång. En omkastare
möjliggör provning av fjädrar vid såväl dragning som tryck.
Den maskin, som visas i fig. 3, arbetar efter
liknande princip, ehuru den är avsedd för längre
drag-och tryckfjädrar. Denna typ tillverkas antingen för
hand- eller motordrift.
En nyhet är provmaskinen för alla slags
torsionsfjädrar (fig. 4). Vid denna maskin registrerar en
ba-lansarm såväl momentet i kgcm som fjäderkraften i kg,
vilka värden kunna avläsas på en överskådlig
cirkelskala. Vid provning av vänster- och högervridande
fjädrar ombesörjer en automatiskt verkande omkastare
att rörelseriktningen hos visaren på skalan bibehålles.
Maskinen är så konstruerad att fjädern kan provas med
samma inbyggnadsförhållanden, ifråga om hävarm och
fastspänning, som i verkligheten.
Maskinen bygges för mätområden från 150, 500 och
upp till 1000 kg, samt vid specialutföranden för ännu
högre belastningar. Mätnoggrannheten uppgives till
0,05 % av resp. totalbelastningar.
O. W—n.
Notiser
S. T. F:s höstmöte, som avsågs skola hållas i
Eskilstuna den 16 och 17 september, har på grund
av rådande politiska förhållanden måst inställas,
varom de, som anmält sig till deltagande, personligen
underrättats.
Av militära skäl blev det nödvändigt att avstå från
den på programmet upptagna demonstrationen vid
Carl Gustafs Stads gevärsfaktoris skjutbana. Härtill
kommer att antalet anmälningar varit ringa,
synbarligen beroende på den allmänna obenägenheten att
under nuvarande förhållanden ägna uppmärksamheten
åt frågor, som icke omedelbart sammanhänga med de
dagliga plikterna. Många hava naturligtvis även pä
grund av värnpliktsinkallelser varit hindrade att
anmäla sig.
Huruvida mötet kan i en eller annan form komma
till stånd senare under hösten, kan för närvarande icke
bedömas. Det är givetvis att beklaga att mötet icke
nu kunnat genomföras, då säkerligen många av för-
Fig. 2. Provmaskin för
ventilfjädrar.
Fig. 3. Provmaskin för långa drag- och
tryckfjädrar.
