Teknisk. Tidskrift

fasthet i armerade konstruktioner. Resultaten visa att
detta järn är praktiskt väl användbart och att frågan
om järnets förankring i betongen låtit sig väl lösa. En
ganska avsevärd ekonomisk vinst kan i många fall vinnas
med detta järn. Det torde vara skäl att nu utnyttja
detta.

Carl Forssell.

Notiser

En permanent magnet, som är liten men kraftig,
har framställts vid General Electrics
forskningslaboratorier. Materialet är en speciell legering av järn,
aluminium, nickel och kobolt. Magnetens vikt är endast
1,85 g, men den förmår ändock uppbära ett stycke mjukt
järn av vikten 2,75 kg, dvs. ej mindre än omkring 1 500
gånger magnetens egen vikt. g.

S. K. F. Kugellager GmbH, AVien, ett dotterföretag
till svenska SKF, har ökat sitt aktiekapital från
33 000 Rmk till 400 000 Rmk meddelar Fr. Ztfg.
Kapitalökningen uppgives stå i samband med förvärv av
sakvärden.

Att konstruera en solmaskin har alltsedan forntiden
varit en lockelse för uppfinnare och konstruktörer.
För oss i Sverige är en sådan maskin ej av så stort
intresse, den skulle arbeta en tid på sommaren och
ibland knappt det. Vissa trakter på jorden ha
emellertid mycket solsken, upp till 80 % av tiden för
dagsljus. Energien hos strålningen är ej ringa, man kan
räkna med 1,3 gramkalorier per cm® och minut.

En amerikansk vetenskapsman, C. G. Abbot, har
undersökt möjligheterna för att nyttiggöra
solenergien. Han kommer till det resultatet, att man kan
konstruera fullt användbara apparater för ändamålet
och att dessa apparater vid standardtillverkning
betinga måttliga kostnader. Då direkta driftkostnader
saknas, blir apparaten sålunda ekonomisk.

Abbot bygger sin "solmaskin" efter samma princip,
som tidigare använts av många konstruktörer,
nämligen att genom lämpligt formade speglar samla
strålningen på en viss punkt. Det nya i konstruktionen
är först och främst, att värmeförlusten i speglarnas
brännpunkt undvikes genom användning av glasrör
eller glasbehållare med dubbla väggar och högt
vakuum, ett slags termosflaska. Som material i
speglarna användes aluminiumlegeringar. Dessa äro
billiga och kunna lätt formas på önskat sätt. En
speciallegering "Alcoa" har stor reflexionsförmåga, 80 %.

Den lämpligaste formen för spegeln anges vara en
parabolisk cylinder. Röret i brännpunkten på
parabeln placeras parallellt med jordaxeln, och spegeln
vrides med konstant hastighet ett varv per dygn.

Solmaskinen lämnar värme. Den har vidare den
egenskapen, att man får räkna med avbrott i
värmetillförseln. Som exempel på användningsområden för
solmaskinen anges matlagning, vattendestillering och
drift av kylmaskiner.

Förf. anger emellertid även en konstruktion, som
utnyttjar solvärmen för kraftalstring. Denna
"solångpanna" måste utrustas med särskilda organ för
reglering av vattentillförseln till upphettningsröret,
så att inte vattentemperaturen sjunker för kraftigt i
kortare stunder av skugga.

En beräkning av verkningsgraden är genomförd.
Ångpannans verkningsgrad beräknas till 60 % med en
ångtemperatur av 190°. Med en temperatur på
kondensvattnet av 30° och en mekanisk verkningsgrad
hos ångmotorn av 75 :% blir verkningsgraden hos
denna 25 %. Verkningsgraden hos hela anläggningen

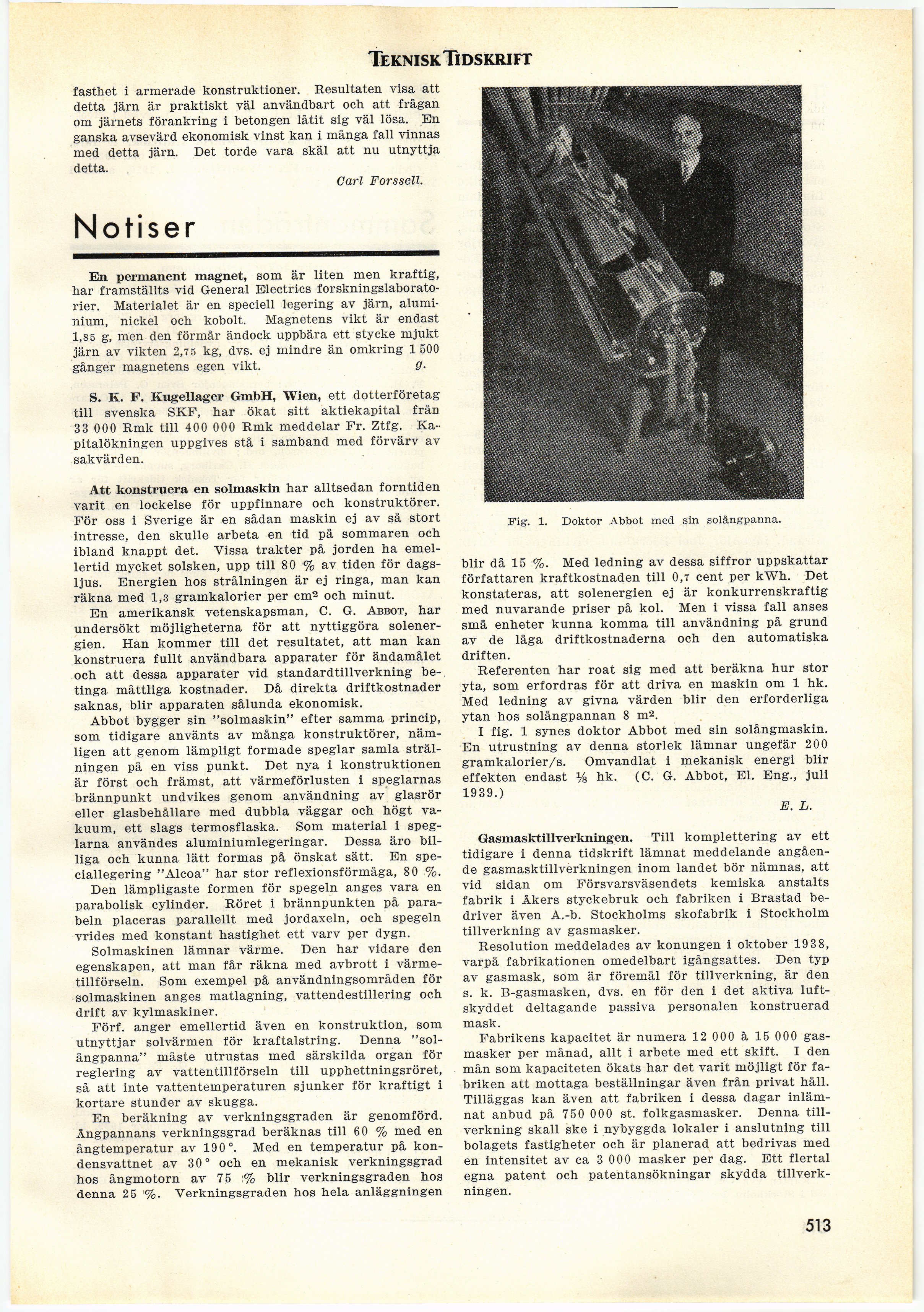

Fig. 1. Doktor Abbot med sin solångpanna.

blir då 15 :%. Med ledning av dessa siffror uppskattar
författaren kraftkostnaden till 0,7 cent per kWh. Det
konstateras, att solenergien ej är konkurrenskraftig
med nuvarande priser på kol. Men i vissa fall anses
små enheter kunna komma till användning på grund
av de låga driftkostnaderna och den automatiska
driften.

Referenten har roat sig med att beräkna hur stor
yta, som erfordras för att driva en maskin om 1 hk.
Med ledning av givna värden blir den erforderliga
ytan hos solångpannan 8 m2.

I fig. 1 synes doktor Abbot med sin solångmaskin.
En utrustning av denna storlek lämnar ungefär 200
gramkalorier/s. Omvandlat i mekanisk energi blir
effekten endast % hk. (C. G. Abbot, El. Eng., juli
1939.)

E. L.

Gasmasktillverkningen. Till komplettering av ett
tidigare i denna tidskrift lämnat meddelande
angående gasmasktillverkningen inom landet bör nämnas, att
vid sidan om Försvarsväsendets kemiska anstalts
fabrik i Åkers styckebruk och fabriken i Brastad
bedriver även A.-b. Stockholms skofabrik i Stockholm
tillverkning av gasmasker.

Resolution meddelades av konungen i oktober 1938,
varpå fabrikationen omedelbart igångsattes. Den typ
av gasmask, som är föremål för tillverkning, är den
s. k. B-gasmasken, dvs. en för den i det aktiva
luftskyddet deltagande passiva personalen konstruerad
mask.

Fabrikens kapacitet är numera 12 000 à 15 000
gasmasker per månad, allt i arbete med ett skift. I den
mån som kapaciteten ökats har det varit möjligt för
fabriken att mottaga beställningar även från privat håll.
Tilläggas kan även att fabriken i dessa dagar
inlämnat anbud på 750 000 st. folkgasmasker. Denna
tillverkning skall ske i nybyggda lokaler i anslutning till
bolagets fastigheter och är planerad att bedrivas med
en intensitet av ca 3 000 masker per dag. Ett flertal
egna patent och patentansökningar skydda
tillverkningen.
