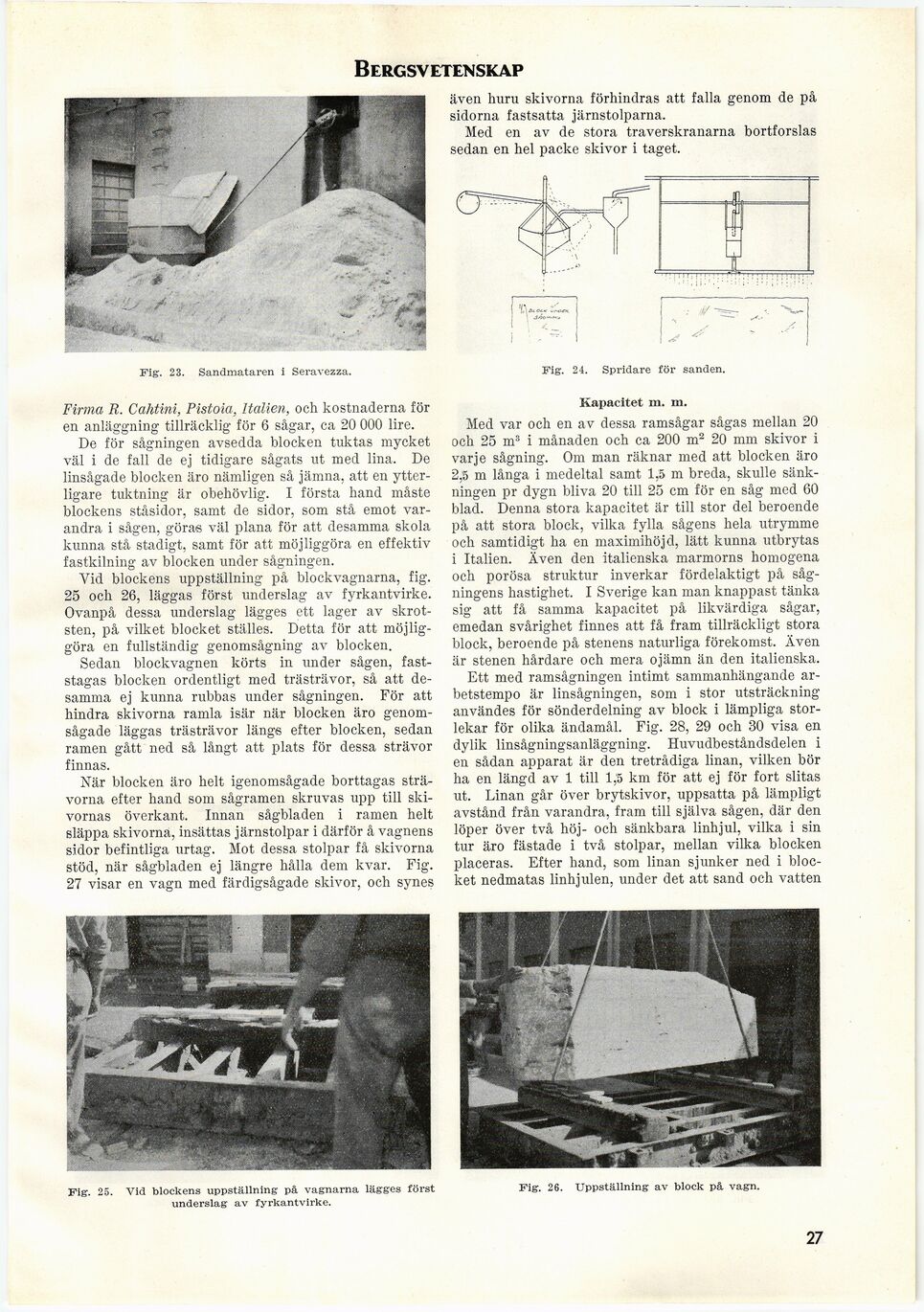

Bergsv etenskap
Fig. 23. Sandmataren i Seravezza.
Firma R. Cahtini, Pistoia, Italien, och kostnaderna för
en anläggning tillräcklig för 6 sågar, ca 20 000 lire.
De för sågningen avsedda blocken tuktas mycket
väl i de fall de ej tidigare sågats ut med lina. De
linsågade blocken äro nämligen så jämna, att en
ytterligare tuktning är obehövlig. I första hand måste
blockens ståsidor, samt de sidor, som stå emot
varandra i sågen, göras väl plana för att desamma skola
kunna stå stadigt, samt för att möjliggöra en effektiv
fastkilning av blocken under sågningen.
Vid blockens uppställning på blockvagnarna, fig.
25 och 26, läggas först underslag av fyrkantvirke.
Ovanpå dessa underslag lägges ett lager av
skrotsten, på vilket blocket ställes. Detta för att
möjliggöra en fullständig genomsågning av blocken.
Sedan blockvagnen körts in under sågen,
faststagas blocken ordentligt med trästrävor, så att
desamma ej kunna rubbas under sågningen. För att
hindra skivorna ramla isär när blocken äro
genomsågade läggas trästrävor längs efter blocken, sedan
ramen gått ned så långt att plats för dessa strävor
finnas.
När blocken äro helt igenomsågade borttagas
strä-vorna efter hand som sågramen skruvas upp till
skivornas överkant. Innan sågbladen i ramen helt
släppa skivorna, insättas järnstolpar i därför å vagnens
sidor befintliga urtag. Mot dessa stolpar få skivorna
stöd, när sågbladen ej längre hålla dem kvar. Fig.
27 visar en vagn med färdigsågade skivor, och synes
Fig. 25. Vid blockens uppställning på vagnarna lägges först
underslag av fyrkantvirke.
även huru skivorna förhindras att falla genom de på
sidorna fastsatta järnstolparna.
Med en av de stora traverskranarna bortforslas
sedan en hel packe skivor i taget.
Fig. 24. Spridare för sanden.
Kapacitet m. m.
Med var och en av dessa ramsågar sågas mellan 20
och 25 m3 i månaden och ca 200 m2 20 mm skivor i
varje sågning. Om man räknar med att blocken äro
2,5 m långa i medeltal samt 1,5 m breda, skulle
sänkningen pr dygn bliva 20 till 25 cm för en såg med 60
blad. Denna stora kapacitet är till stor del beroende
på att stora block, vilka fylla sågens hela utrymme
och samtidigt ha en maximihöjd, lätt kunna utbrytas
i Italien. Även den italienska marmorns homogena
och porösa struktur inverkar fördelaktigt på
såg-ningens hastighet. I Sverige kan man knappast tänka
sig att få samma kapacitet på likvärdiga sågar,
emedan svårighet finnes att få fram tillräckligt stora
block, beroende på stenens naturliga förekomst. Även
är stenen hårdare och mera ojämn än den italienska.
Ett med ramsågningen intimt sammanhängande
arbetstempo är linsågningen, som i stor utsträckning
användes för sönderdelning av block i lämpliga
storlekar för olika ändamål. Fig. 28, 29 och 30 visa en
dylik linsågningsanläggning. Huvudbeståndsdelen i
en sådan apparat är den tretrådiga linan, vilken bör
ha en längd av 1 till 1,5 km för att ej för fort slitas
ut. Linan går över brytskivor, uppsatta på lämpligt
avstånd från varandra, fram till själva sågen, där den
löper över två höj- och sänkbara linhjul, vilka i sin
tur äro fästade i två stolpar, mellan vilka blocken
placeras. Efter hand, som linan sjunker ned i
blocket nedmatas linhjulen, under det att sand och vatten
Fig. 26. Uppställning av block på vagn.
