Teknisk Tidskrift

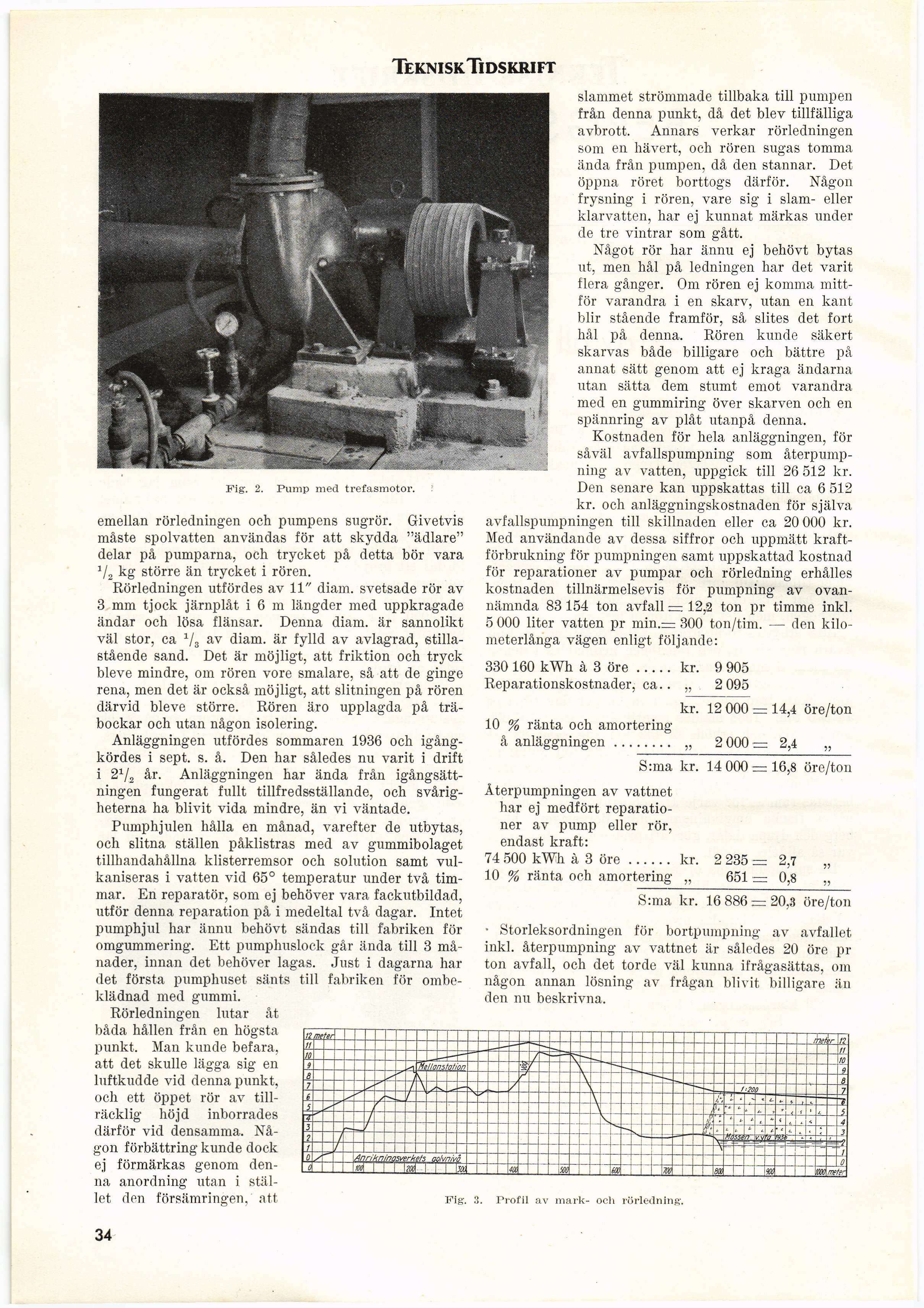

Fig. 2. Pump med trefasmotor.

emellan rörledningen och pumpens sugrör. Givetvis
måste spolvatten användas för att skydda "ädlare"
delar på pumparna, och trycket på detta bör vara
1/2 kg större än trycket i rören.

Rörledningen utfördes av 11" diam. svetsade rör av
3 mm tjock järnplåt i 6 m längder med uppkragade
ändar och lösa flänsar. Denna diam. är sannolikt
väl stor, ca 1/3 av diam. är fylld av avlagrad,
stillastående sand. Det är möjligt, att friktion och tryck
bleve mindre, om rören vore smalare, så att de ginge
rena, men det är också möjligt, att slitningen på rören
därvid bleve större. Rören äro upplagda på
träbockar och utan någon isolering.

Anläggningen utfördes sommaren 1936 och
igångkördes i sept. s. å. Den har således nu varit i drift
i 21/2 år. Anläggningen har ända från
igångsättningen fungerat fullt tillfredsställande, och
svårigheterna ha blivit vida mindre, än vi väntade.

Pumphjulen hålla en månad, varefter de utbytas,
och slitna ställen påklistras med av gummibolaget
tillhandahållna klisterremsor och solution samt
vulkaniseras i vatten vid 65° temperatur under två
timmar. En reparatör, som ej behöver vara fackutbildad,
utför denna reparation på i medeltal två dagar. Intet
pumphjul har ännu behövt sändas till fabriken för
omgummering. Ett pumphuslock går ända till 3
månader, innan det behöver lagas. Just i dagarna har
det första pumphuset sänts till fabriken för
ombe-klädnad med gummi.

Rörledningen lutar åt
båda hållen från en högsta
punkt. Man kunde befara,
att det skulle lägga sig en
luftkudde vid denna punkt,
och ett öppet rör av
tillräcklig höjd inborrades
därför vid densamma.
Någon förbättring kunde dock
ej förmärkas genom
denna anordning utan i
stället den försämringen, att Fig. 3. Profil av mark- och rörledning.

S:ma kr. 14 000 = 16,8 öre/ton

Återpumpningen av vattnet
har ej medfört
reparationer av pump eller rör,
endast kraft:

74 500 kWh à 3 öre...... kr. 2 235 = 2,7 „

10 % ränta och amortering „ 651 = 0,8 „

S:ma kr. 16 886 = 20,3 öre/ton

• Storleksordningen för bortpumpning av avfallet
inkl. återpumpning av vattnet är således 20 öre pr
ton avfall, och det torde väl kunna ifrågasättas, om
någon annan lösning av frågan blivit billigare än
den nu beskrivna.

slammet strömmade tillbaka till pumpen
från denna punkt, då det blev tillfälliga
avbrott. Annars verkar rörledningen
som en hävert, och rören sugas tomma
ända från pumpen, då den stannar. Det
öppna röret borttogs därför. Någon
frysning i rören, vare sig i siam- eller
klarvatten, har ej kunnat märkas under
de tre vintrar som gått.

Något rör har ännu ej behövt bytas
ut, men hål på ledningen har det varit
flera gånger. Om rören ej komma
mitt-för varandra i en skarv, utan en kant
blir stående framför, så slites det fort
hål på denna. Rören kunde säkert
skarvas både billigare och bättre på
annat sätt genom att ej kraga ändarna
utan sätta dem stumt emot varandra
med en gummiring över skarven och en
spännring av plåt utanpå denna.

Kostnaden för hela anläggningen, för
såväl avfallspumpning som
återpumpning av vatten, uppgick till 26 512 kr.
Den senare kan uppskattas till ca 6 512
kr. och anläggningskostnaden för själva
avfallspumpningen till skillnaden eller ca 20 000 kr.
Med användande av dessa siffror och uppmätt
kraftförbrukning för pumpningen samt uppskattad kostnad
för reparationer av pumpar och rörledning erhålles
kostnaden tillnärmelsevis för pumpning av
ovannämnda 83154 ton avfall =12,2 ton pr timme inkl.
5 000 liter vatten pr min.= 300 ton/tim. — den
kilometerlånga vägen enligt följande:

330160 kWh à 3 öre..... kr. 9 905

Reparationskostnader, ca.. „ 2 095

kr. 12 000 = 14,4 öre/ton

10 % ränta och amortering

å anläggningen ........ „ 2 000 = 2,4 „

34
