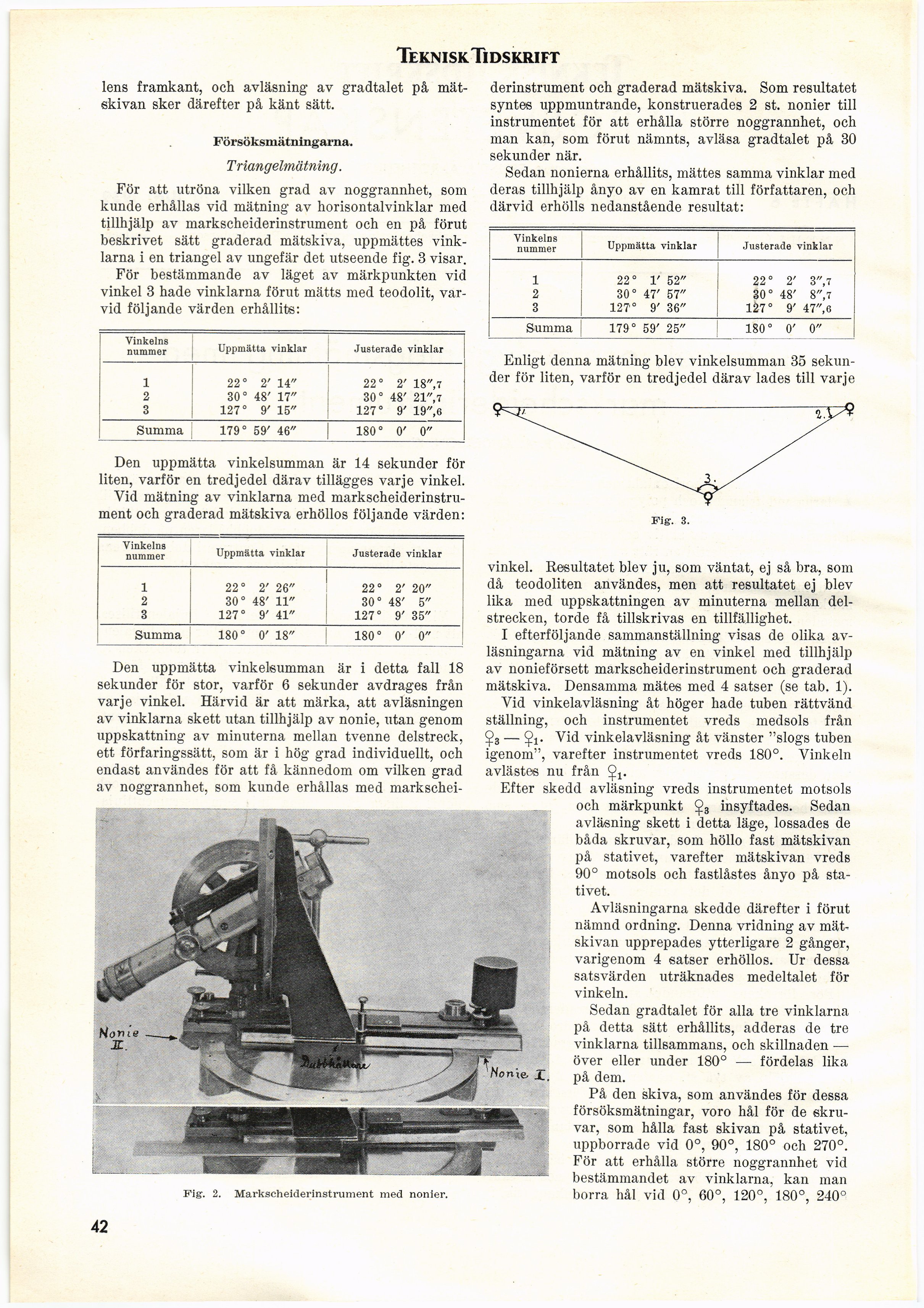

Teknisk Tidskrift
lens framkant, och avläsning av gradtalet på
mät-skivan sker därefter på känt sätt.
Försöksmätningarna.
Triangelmätning.
För att utröna vilken grad av noggrannhet, som
kunde erhållas vid mätning av horisontalvinklar med
tillhjälp av markscheiderinstrument och en på förut
beskrivet sätt graderad mätskiva, uppmättes
vinklarna i en triangel av ungefär det utseende fig. 3 visar.
För bestämmande av läget av märkpunkten vid
vinkel 3 hade vinklarna förut mätts med teodolit,
varvid följande värden erhållits:
Vinkelns nummer Uppmätta vinklar Justerade vinklar
1 22° 2’ 14" 22° 2’ 18",7
2 30° 48’ 17" 30" 48’ 21",7
3 127° 9’ 15" 127° 9’ 19", 6
Summa 179° 59’ 46" 1800 0’ 0"
Den uppmätta vinkelsumman är 14 sekunder för
liten, varför en tredjedel därav tillägges varje vinkel.
Vid mätning av vinklarna med
markscheiderinstrument och graderad mätskiva erhöllos följande värden:
Vinkelns nummer Uppmätta vinklar Justerade vinklar
1 22° 2’ 26" 22 ° 2’ 20"
2 30° 48’ 11" 30° 48’ 5"
3 127 ° 9’ 41" 127° 9’ 35"
Summa 180° 0’ 18" 180° 0’ 0"
Den uppmätta vinkelsumman är i detta fall 18
sekunder för stor, varför 6 sekunder avdrages från
varje vinkel. Härvid är att märka, att avläsningen
av vinklarna skett utan tillhjälp av nonie, utan genom
uppskattning av minuterna mellan tvenne delstreck,
ett förfaringssätt, som är i hög grad individuellt, och
endast användes för att få kännedom om vilken grad
av noggrannhet, som kunde erhållas med markschei-
Figr. 2. Markscheiderinstrument med nonier.
derinstrument och graderad mätskiva. Som resultatet
syntes uppmuntrande, konstruerades 2 st. nonier till
instrumentet för att erhålla större noggrannhet, och
man kan, som förut nämnts, avläsa gradtalet på 30
sekunder när.
Sedan nonierna erhållits, mättes samma vinklar med
deras tillhjälp ånyo av en kamrat till författaren, och
därvid erhölls nedanstående resultat:
Vinkelns nummer Uppmätta vinklar Justerade vinklar
1 220 1’ 52" 22° 2’ 3", 7
2 30° 47’ 57" 300 48’ 8",7
3 127’° 9’ 36" 127° 9’ 47",6
Summa 179° 59’ 25" 180 ° 0’ 0"
Enligt denna mätning blev vinkelsumman 35
sekunder för liten, varför en tredjedel därav lades till varje
Figr. 3.
vinkel. Resultatet blev ju, som väntat, ej så bra, som
då teodoliten användes, men att resultatet ej blev
lika med uppskattningen av minuterna mellan
delstrecken, torde få tillskrivas en tillfällighet.
I efterföljande sammanställning visas de olika
avläsningarna vid mätning av en vinkel med tillhjälp
av nonieförsett markscheiderinstrument och graderad
mätskiva. Densamma mätes med 4 satser (se tab. 1).
Yid vinkelavläsning åt höger hade tuben rättvänd
ställning, och instrumentet vreds medsols från
<j>3 — Vid vinkelavläsning åt vänster "slogs tuben
igenom", varefter instrumentet vreds 180°. Vinkeln
avlästes nu från
Efter skedd avläsning vreds instrumentet motsols
och märkpunkt insyftades. Sedan
avläsning skett i detta läge, lossades de
båda skruvar, som höllo fast mätskivan
på stativet, varefter mätskivan vreds
90° motsols och fastlåstes ånyo på
stativet.
Avläsningarna skedde därefter i förut
nämnd ordning. Denna vridning av
mätskivan upprepades ytterligare 2 gånger,
varigenom 4 satser erhöllos. Ur dessa
satsvärden uträknades medeltalet för
vinkeln.
Sedan gradtalet för alla tre vinklarna
på detta sätt erhållits, adderas de tre
vinklarna tillsammans, och skillnaden —
över eller under 180° — fördelas lika
på dem.
På den skiva, som användes för dessa
försöksmätningar, voro hål för de
skruvar, som hålla fast skivan på stativet,
uppborrade vid 0°, 90°, 180° och 270°.
För att erhålla större noggrannhet vid
bestämmandet av vinklarna, kan man
borra hål vid 0°, 60°, 120°, 180°, 240°
42
