Teknisk Tidskrift

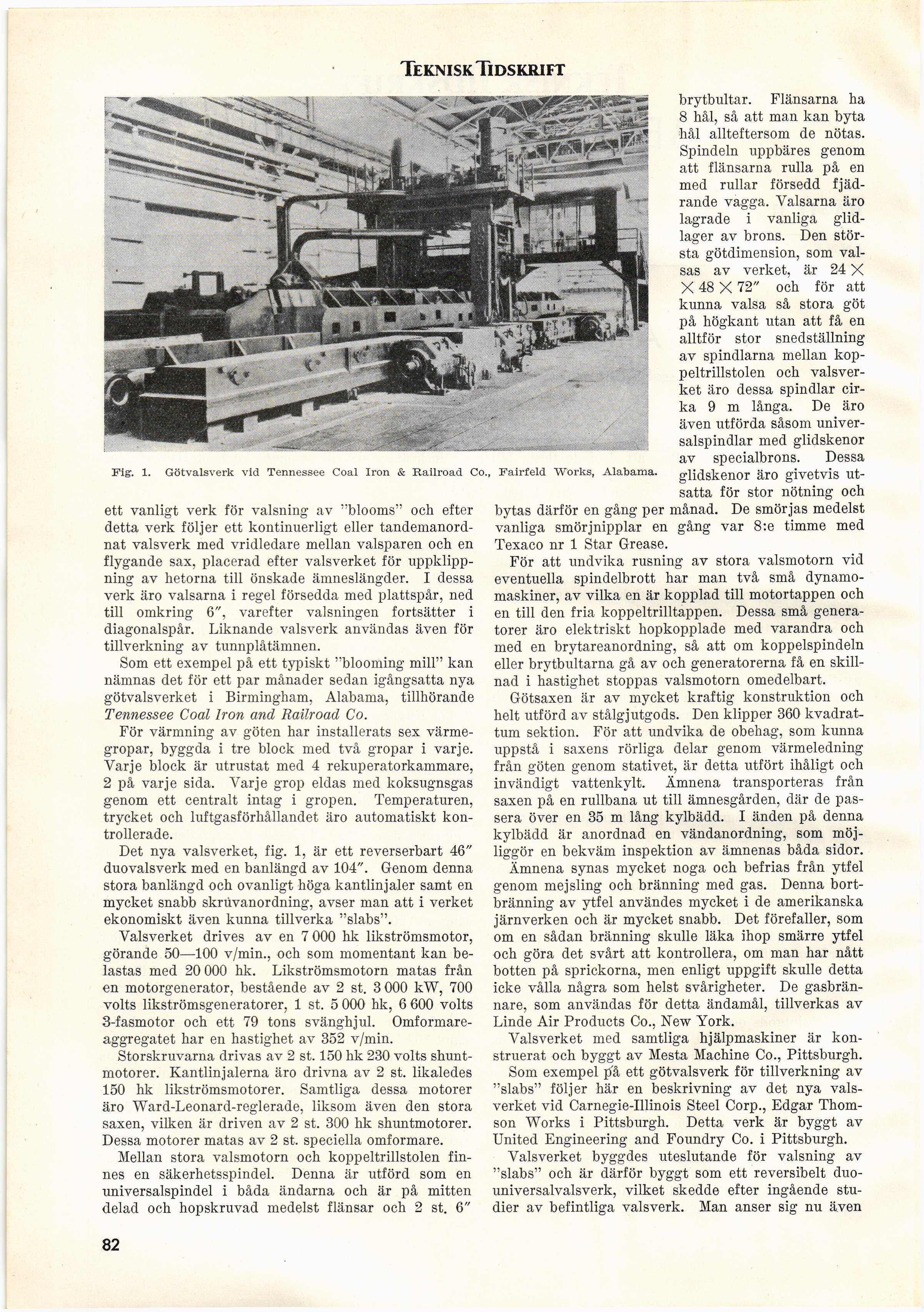

Fig. 1. Götvalsverk vid Tennessee Coal Iron & Railroad Co., Fairfeld "Works, Alabama.
ett vanligt verk för valsning av "biooms" och efter
detta verk följer ett kontinuerligt eller
tandemanord-nat valsverk med vridledare mellan valsparen och en
flygande sax, placerad efter valsverket för
uppklippning av hetorna till önskade ämneslängder. I dessa
verk äro valsarna i regel försedda med plattspår, ned
till omkring 6", varefter valsningen fortsätter i
diagonalspår. Liknande valsverk användas även för
tillverkning av tunnplåtämnen.
Som ett exempel på ett typiskt "blooming mill" kan
nämnas det för ett par månader sedan igångsatta nya
götvalsverket i Birmingham, Alabama, tillhörande
Tennessee Coal lron and Railroad Co.
För värmning av göten har installerats sex
värme-gropar, byggda i tre block med två gropar i varje.
Varje block är utrustat med 4 rekuperatorkammare,
2 på varje sida. Varje grop eldas med koksugnsgas
genom ett centralt intag i gropen. Temperaturen,
trycket och luftgasförhållandet äro automatiskt
kontrollerade.
Det nya valsverket, fig. 1, är ett reverserbart 46"
duovalsverk med en banlängd av 104". Genom denna
stora banlängd och ovanligt höga kantlinjaler samt en
mycket snabb skruvanordning, avser man att i verket
ekonomiskt även kunna tillverka "slabs".
Valsverket drives av en 7 000 hk likströmsmotor,
görande 50—100 v/min., och som momentant kan
belastas med 20 OOO hk. Likströmsmotorn matas från
en motorgenerator, bestående av 2 st. 3 000 kW, 700
volts likströmsgeneratorer, 1 st. 5 000 hk, 6 600 volts
3-fasmotor och ett 79 tons svänghjul.
Omformareaggregatet har en hastighet av 352 v/min.
Storskruvarna drivas av 2 st. 150 hk 230 volts
shunt-motorer. Kantlinjalerna äro drivna av 2 st. likaledes
150 hk likströmsmotorer. Samtliga dessa motorer
äro Ward-Leonard-reglerade, liksom även den stora
saxen, vilken är driven av 2 st. 300 hk shuntmotorer.
Dessa motorer matas av 2 st. speciella omformare.
Mellan stora valsmotorn och koppeltrillstolen
finnes en säkerhetsspindel. Denna är utförd som en
universalspindel i båda ändarna och är på mitten
delad och hopskruvad medelst flänsar och 2 st. 6"
brytbultar. Flänsarna ha
8 hål, så att man kan byta
hål allteftersom de nötas.
Spindeln uppbäres genom
att flänsarna rulla på en
med rullar försedd
fjädrande vagga. Valsarna äro
lagrade i vanliga
glidlager av brons. Den
största götdimension, som
valsas av verket, är 24 X
X 48 X 72" och för att
kunna valsa så stora göt
på högkant utan att få en
alltför stor snedställning
av spindlarna mellan
koppeltrillstolen och
valsverket äro dessa spindlar
cirka 9 m långa. De äro
även utförda såsom
universalspindlar med glidskenor
av specialbrons. Dessa
glidskenor äro givetvis
utsatta för stor nötning och
bytas därför en gång per månad. De smörjas medelst
vanliga smörjnipplar en gång var 8:e timme med
Texaco nr 1 Star Grease.
För att undvika rusning av stora valsmotorn vid
eventuella spindelbrott har man två små
dynamomaskiner, av vilka en är kopplad till motortappen och
en till den fria koppeltrilltappen. Dessa små
generatorer äro elektriskt hopkopplade med varandra och
med en brytareanordning, så att om koppelspindeln
eller brytbultarna gå av och generatorerna få en
skillnad i hastighet stoppas valsmotorn omedelbart,
Götsaxen är av mycket kraftig konstruktion och
helt utförd av stålgjutgods. Den klipper 360
kvadrattum sektion. För att undvika de obehag, som kunna
uppstå i saxens rörliga delar genom värmeledning
från göten genom stativet, är detta utfört ihåligt och
invändigt vattenkylt. Ämnena transporteras från
saxen på en rullbana ut till ämnesgården, där de
passera över en 35 m lång kylbädd. I änden på denna
kylbädd är anordnad en vändanordning, som
möjliggör en bekväm inspektion av ämnenas båda sidor.
Ämnena synas mycket noga och befrias från ytfel
genom mejsling och bränning med gas. Denna
bort-bränning av ytfel användes mycket i de amerikanska
järnverken och är mycket snabb. Det förefaller, som
om en sådan bränning skulle läka ihop smärre ytfel
och göra det svårt att kontrollera, om man har nått
botten på sprickorna, men enligt uppgift skulle detta
icke vålla några som helst svårigheter. De
gasbrännare, som användas för detta ändamål, tillverkas av
Linde Air Products Co., New York.
Valsverket med samtliga hjälpmaskiner är
konstruerat och byggt av Mesta Machine Co., Pittsburgh.
Som exempel p’å ett götvalsverk för tillverkning av
"slabs" följer här en beskrivning av det nya
valsverket vid Carnegie-Illinois Steel Corp., Edgar
Thomson Works i Pittsburgh. Detta verk är byggt av
United Engineering and Foundry Co. i Pittsburgh.
Valsverket byggdes uteslutande för valsning av
"slabs" och är därför byggt som ett reversibelt
duo-universalvalsverk, vilket skedde efter ingående
studier av befintliga valsverk. Man anser sig nu även
82
