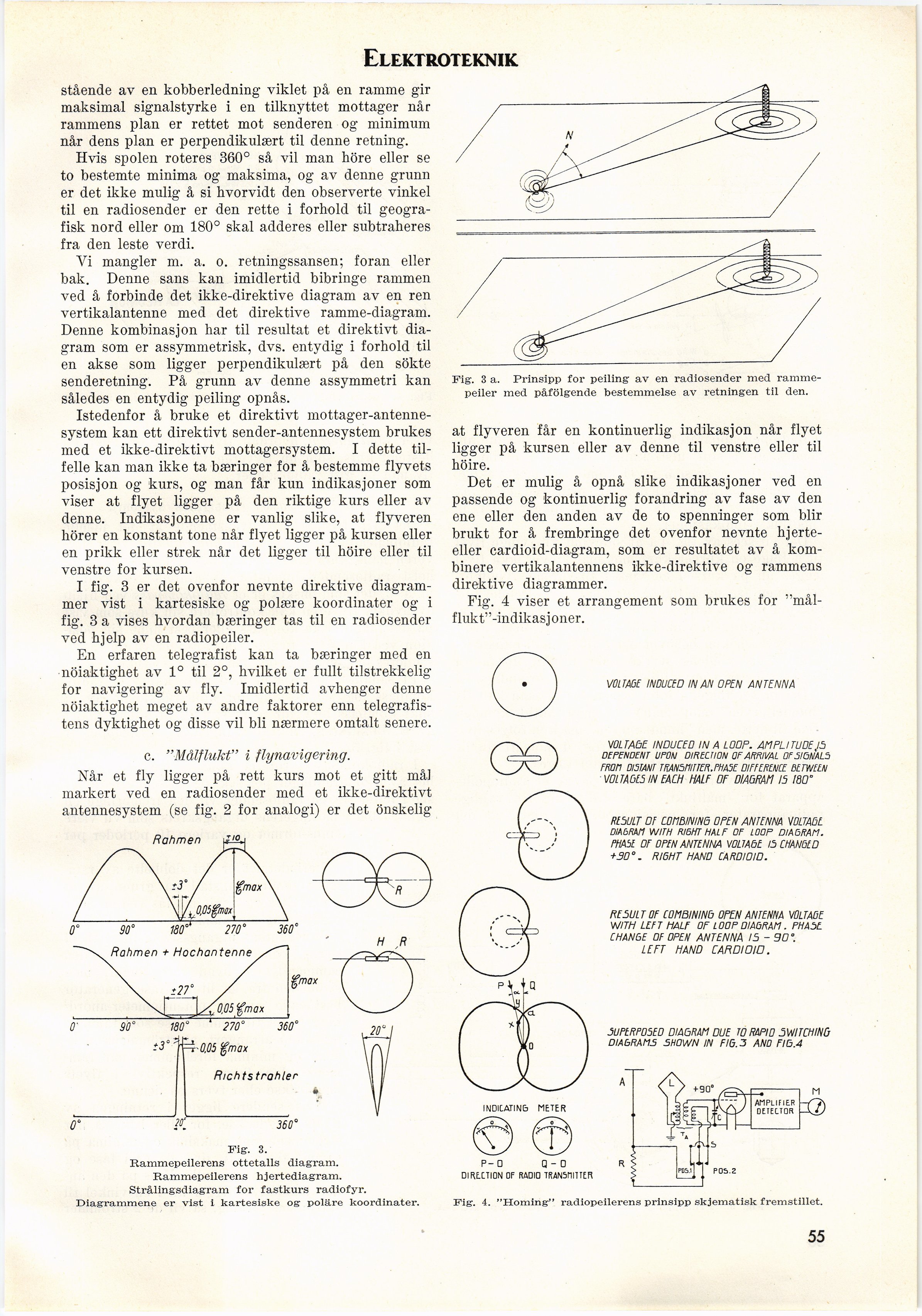

Elektroteknik
stående av en kobberledning viklet på en ramme gir
maksimal signalstyrke i en tilknyttet mottager når
rammens plan er rettet mot senderen og minimum
når dens plan er perpendikulært til denne retning.
Hvis spolen roteres 360° så vil man höre eller se
to bestemte minima og maksima, og av denne grunn
er det ikke mulig å si hvorvidt den observerte vinkel
til en radiosender er den rette i forhold til
geografisk nord eller om 180° skal adderes eller subtraheres
fra den leste verdi.
Yi mangler m. a. o. retningssansen; föran eller
bak. Denne sans kan imidlertid bibringe rammen
ved å forbinde det ikke-direktive diagram av en ren
vertikalantenne med det direktive ramme-diagram.
Denne kombinasjon har til resultat et direktivt
diagram som er assymmetrisk, dvs. entydig i forhold til
en akse som ligger perpendikulært på den sökte
senderetning. På grunn av denne assymmetri kan
således en entydig peiling opnås.
Istedenfor å bruke et direktivt
mottager-antenne-system kan ett direktivt sender-antennesystem brukes
med et ikke-direktivt mottagersystem. I dette
til-felle kan man ikke ta bæringer for å bestemme flyvets
posisjon og kurs, og man får kun indikasjoner som
viser at flyet ligger på den riktige kurs eller av
denne. Indikasjonene er vanlig slike, at flyveren
hörer en konstant tone når flyet ligger på kursen eller
en prikk eller strek når det ligger til höire eller til
venstre for kursen.
I fig. 3 er det ovenfor nevnte direktive
diagram-mer vist i kartesiske og polære koordinater og i
fig. 3 a vises hvordan bæringer tas til en radiosender
ved hjelp av en radiopeiler.
En erfaren telegrafist kan ta bæringer med en
nöiaktighet av 1° til 2°, hvilket er fullt tilstrekkelig
for navigering av fly. Imidlertid avhenger denne
nöiaktighet meget av andre faktorer enn
telegrafistens dyktighet og disse vil bli nærmere omtalt senere.
c. "Målflukt" i flynavigering.
Når et fly ligger på rett kurs mot et gitt mål
markert ved en radiosender med et ikke-direktivt
antennesystem (se fig. 2 for analogi) er det önskelig
Fig’. 3 a. Prinsipp for peiling av en radiosender med
ramme-peiler med påfölgende bestemmelse av retningen til den.
at flyveren får en kontinuerlig indikasjon når flyet
ligger på kursen eller av denne til venstre eller til
höire.
Det er mulig å opnå slike indikasjoner ved en
passende og kontinuerlig förändring av fase av den
ene eller den anden av de to spenninger som blir
brukt for å frembringe det ovenfor nevnte
hjerte-eller cardioid-diagram, som er resultatet av å
kom-binere vertikalantennens ikke-direktive og rammens
direktive diagrammer.
Fig. 4 viser et arrangement som brukes for
"mål-flukt"-indikasjoner.
V01TA0E INDUCED INAN O PEN AN TE NN A
WLTAEjE INDUCED IN A LOOP. AMPLITUOE 15
ocpendent ufom direuion of arrival 0f5ignal5
man oismr Tmsnirm.mx oirrmce between
miAöESINEACH HALF OF 0IA0RAH 15 180’
RE5ULT Of COnB/Nim OFEN ANTENNA VOLTAÖE
diabrah w/m mm half of loop diagram.
PHAbl OF OFIN ANTENNA VOL7A6E 15 EHANÖED
+30°. RI6HT HANÖ CARDIOID.
RE5ULT OF EOMBININEi OFEN ANTENNA VOLTAOE
WITH LEF T HALF OF LOOP DIAGRAM. PHA5L
CHANGE OF OPEH ANTENN A 15 - 90’.
LIFT HAND CARDIOID.
3UPERP05E0 DIAGRAM DUE TORAPIO 3 WI T CH IN O
DIAGRAMS 5HOWN IN FIG. 3 AND FI5.4
GØ
Fig. 3.
Rammepeilerens ottetalls diagram.
Rammepeilerens hjertediagram.
Strålingsdiagram for fastkurs radiofyr.
Diagrammene er vist i kartesiske ogr poläre koordinater.
P-Q Q - 0
DIREXTION OF RADIO TRANSMITTER
Fig. 4. "Homing" radiopeilerens prinsipp skjematisk fremstillet.
55
Rahmen
fåmax
Richtstrahter
