Kemi
ningen och därbredvid
förrådsbehållaren och mixern. Fig. 12 visar
fällningstankarna med slampumpen och
fig. 13 snabbsandfiltrarnas
manöversida.
Önskemålet om helautomatisering av
doseringen kvarstod emellertid. Det
ansågs oriktigt, att en obetydlig
variation hos råvattnet skulle behöva
förorsaka full ändring av ventilen,
varjämte ändring eller avstängning av
fabriksdriften alltid medförde besväret
med doseringens omställning.
Härigenom utnyttjades icke Micromax-apparatens
"omdömesförmåga". För att giva galvanometern tid att känna
efter om den i ett visst ögonblick givna doseringen
varit riktig eller ej, innan ytterligare förändring i
kanske fel riktning vidtages, måste det i sagda ögonblick
rådande ventilläget fastlåsas så lång tid, som
motsvarar mätanordningens tröghet. Denna är avhängig av
strömningsintensiteten i blandningstornet, av
vattenmängds- och hårdhetsvariationernas hastighet samt av
längden hos den strömimpuls, som senast påverkade
ventilmotorn. Trögheten är av storleksordningen
30 sek. För åstadkommande av denna "betänketid"
insattes i ventilmotorns magnetkrets en s. k.
inter-rupter, beståendé av ett antal vippströmbrytare,
påverkade av ett kontinuerligt drivet programverk.
Programverket, som tillverkats av A.-G. Sauter i
Basel, medger samtidig inställning av såväl
impulstid som stillaståndstid. Förutom programverk
innehåller interruptern en av kontaktstiften i
Micromax-apparaten påverkad 3-polig kvicksilverbrytare för
bestämmande av ventilmotorns rotationsriktning samt
en spärrkoppling för urkopplande av programverket,
när doseringsventilen uppnått rätt läge.
Automatikens elektriska utrustning framgår av
kopplingsschemat i fig. 14, där dock spärrkopplingen
av tydlighetsskäl utlämnats. På kopplingsschemat
betecknas Micromax-apparaten med Mx. Upptill har
antytts förbindelsen mellan kontaktorn och brytaren
i bassängen. Schemat visar även en
steriliseringsanordning, driven av nedtransformerad likriktad ström
och med automatisk polvändning, vilken anordning
icke behandlas närmare i detta sammanhang.

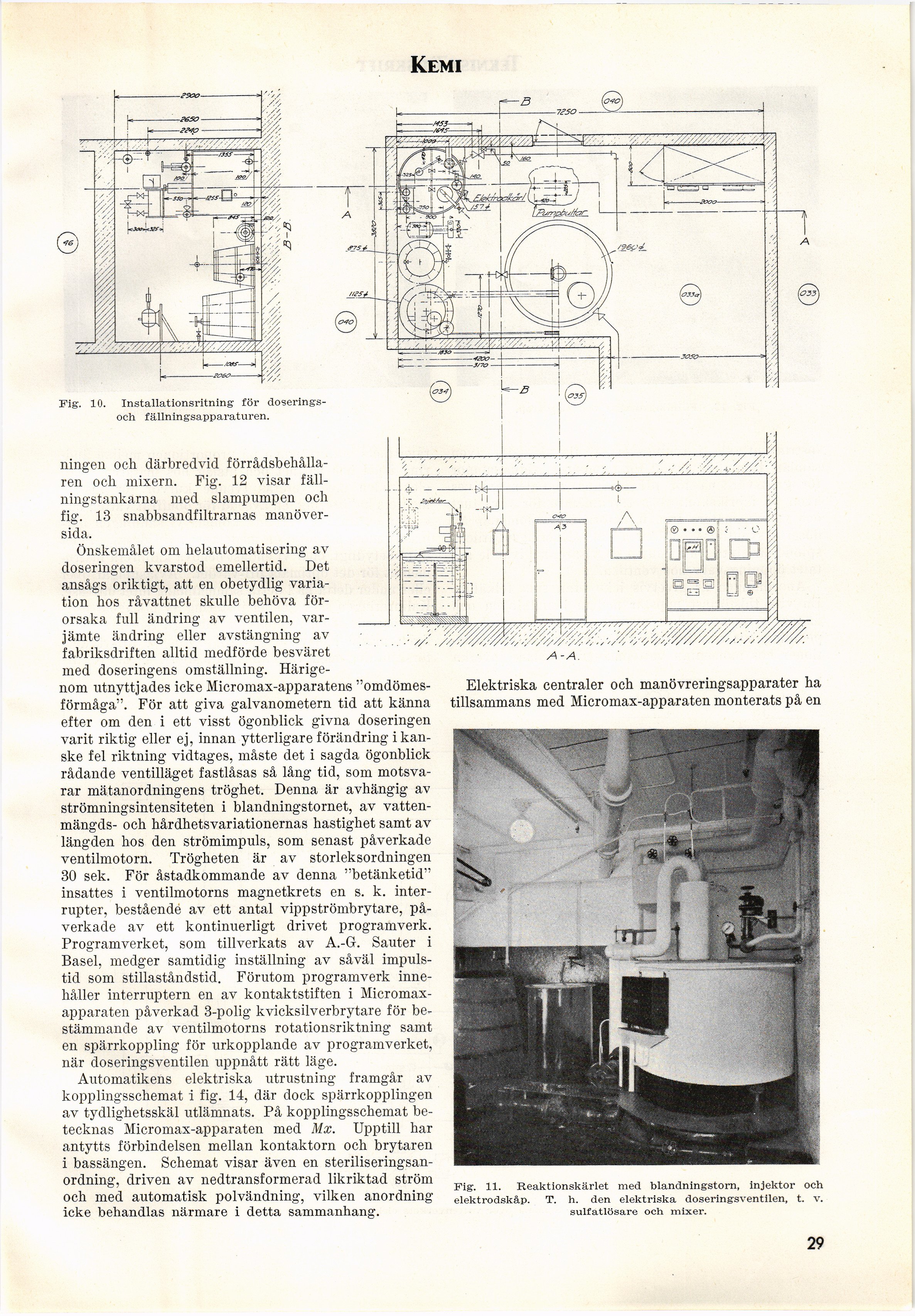

Fig. 10. Installationsritning för
doserings-och fällningsapparaturen.
A-A.
Elektriska centraler och manövreringsapparater ha
tillsammans med Micromax-apparaten monterats på en
Fig. 11. Reaktionskärlet med blandningstorn, injektor och
elektrodskåp. T. h. den elektriska doseringsventilen, t. v.
sulfatlösare och mixer.
29
