Teknisk Tidskrift

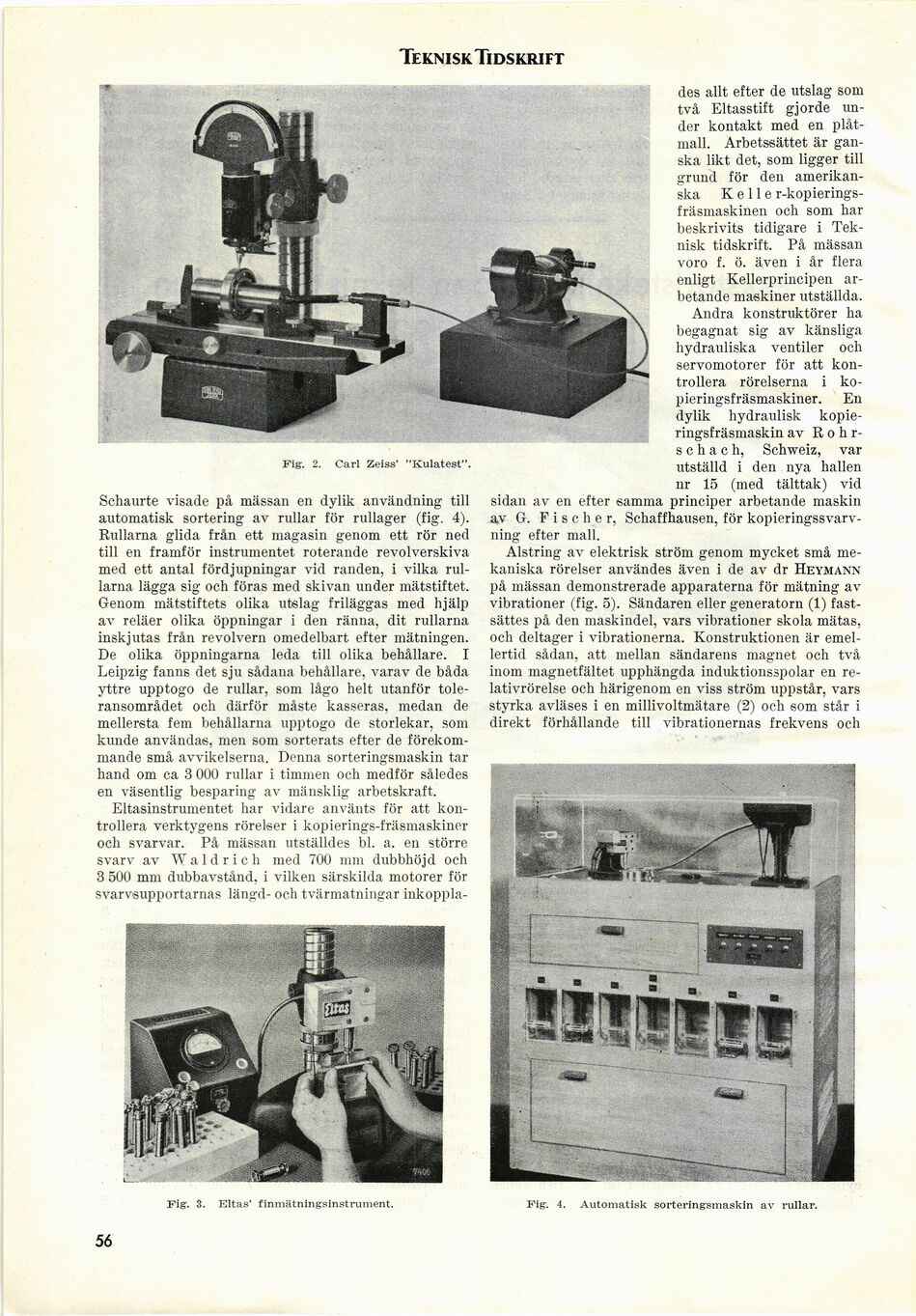

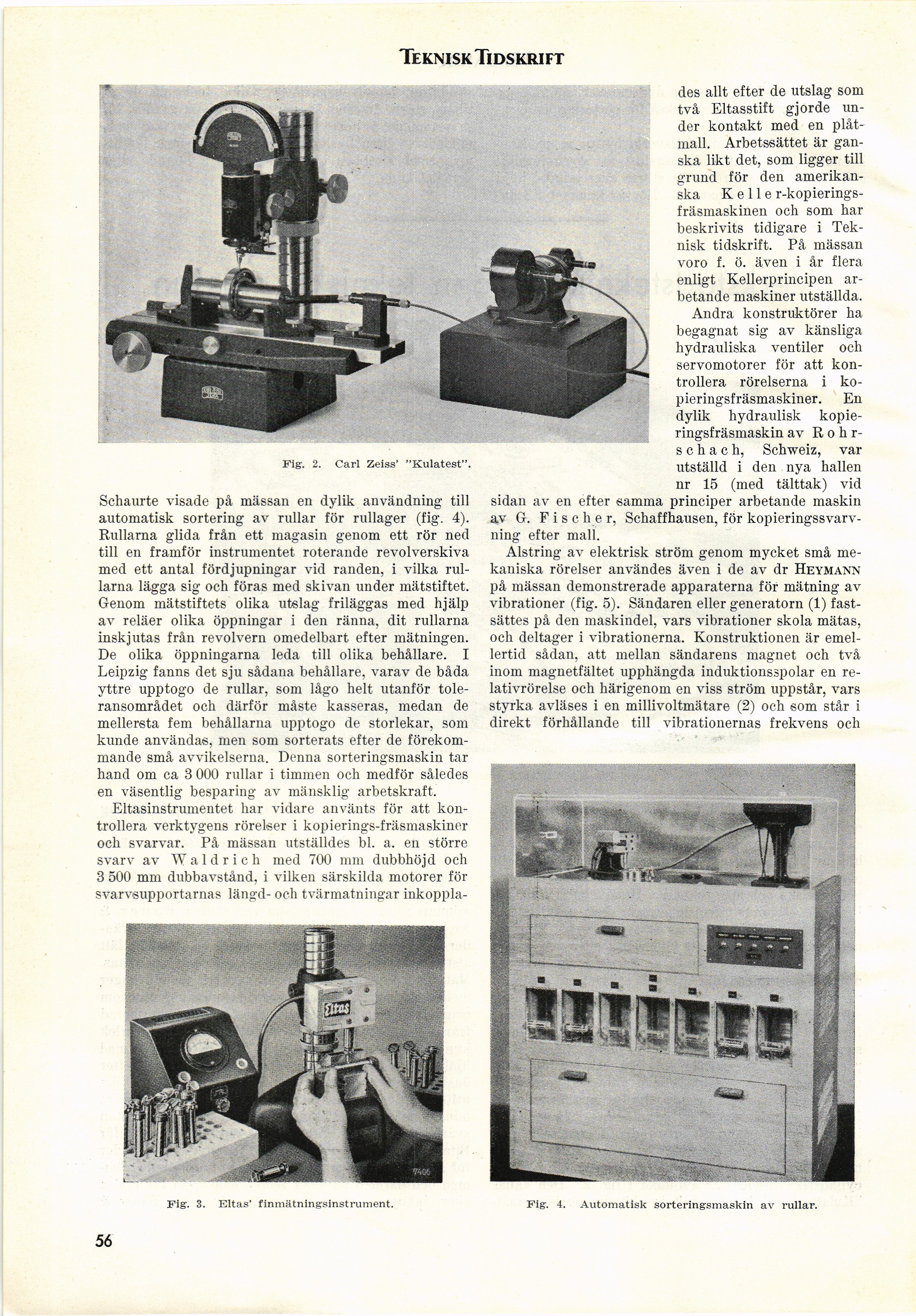

Fig. 2. Carl Zeiss’ "Kulatest".

des allt efter de utslag som
två Eltasstift gjorde
under kontakt med en
plåt-mall. Arbetssättet är
ganska likt det, som ligger till
grund för den
amerikanska K e 11 e
r-kopierings-fräsmaskinen och som har
beskrivits tidigare i
Teknisk tidskrift. På mässan
voro f. ö. även i år flera
enligt Kellerprincipen
arbetande maskiner utställda.

Andra konstruktörer ha
begagnat sig av känsliga
hydrauliska ventiler och
servomotorer för att
kontrollera rörelserna i
ko-pieringsfräsmaskiner. En
dylik hydraulisk
kopie-ringsfräsmaskin av R o h
r-s c h a c h, Schweiz, var
utställd i den nya hallen
nr 15 (med tälttak) vid
sidan av en efter samma principer arbetande maskin
av G. Fischer, Schaffhausen, för
kopieringssvärvning efter mall.

Alstring av elektrisk ström genom mycket små
mekaniska rörelser användes även i de av dr Heymann
på mässan demonstrerade apparaterna för mätning av
vibrationer (fig. 5). Sändaren eller generatorn (1)
fastsättes på den maskindel, vars vibrationer skola mätas,
och deltager i vibrationerna. Konstruktionen är
emellertid sådan, att mellan sändarens magnet och två
inom magnetfältet upphängda induktionsspolar en
relativrörelse och härigenom en viss ström uppstår, vars
styrka avläses i en millivoltmätare (2) och som står i
direkt förhållande till vibrationernas frekvens och

Schaurte visade på mässan en dylik användning till
automatisk sortering av rullar för rullager (fig. 4).
Rullarna glida från ett magasin genom ett rör ned
till en framför instrumentet roterande revolverskiva
med ett antal fördjupningar vid randen, i vilka
rullarna lägga sig och föras med skivan under mätstiftet.
Genom mätstiftets olika utslag friläggas med hjälp
av reläer olika öppningar i den ränna, dit rullarna
inskjutas från revolvern omedelbart efter mätningen.
De olika öppningarna leda till olika behållare. I
Leipzig fanns det sju sådana behållare, varav de båda
yttre upptogo de rullar, som lågo helt utanför
toleransområdet och därför måste kasseras, medan de
mellersta fem behållarna upptogo de storlekar, som
kunde användas, men som sorterats efter de
förekommande små avvikelserna. Denna sorteringsmaskin tar
hand om ca 3 000 rullar i timmen och medför således
en väsentlig besparing av mänsklig arbetskraft.

Eltasinstrumentet har vidare använts för att,
kontrollera verktygens rörelser i kopierings-fräsmaskiner
och svarvar. På mässan utställdes bl. a. en större
svarv av Wald rich med 700 mm dubbhöjd och
3 500 mm dubbavstånd, i vilken särskilda motorer för
svarvsupportarnas längd- och tvärmatningar inkoppla-

Fig. 3. Bitas’ finmätningsinstrument. Fig. 4. Automatisk sorteringsmaskin av rullar.
