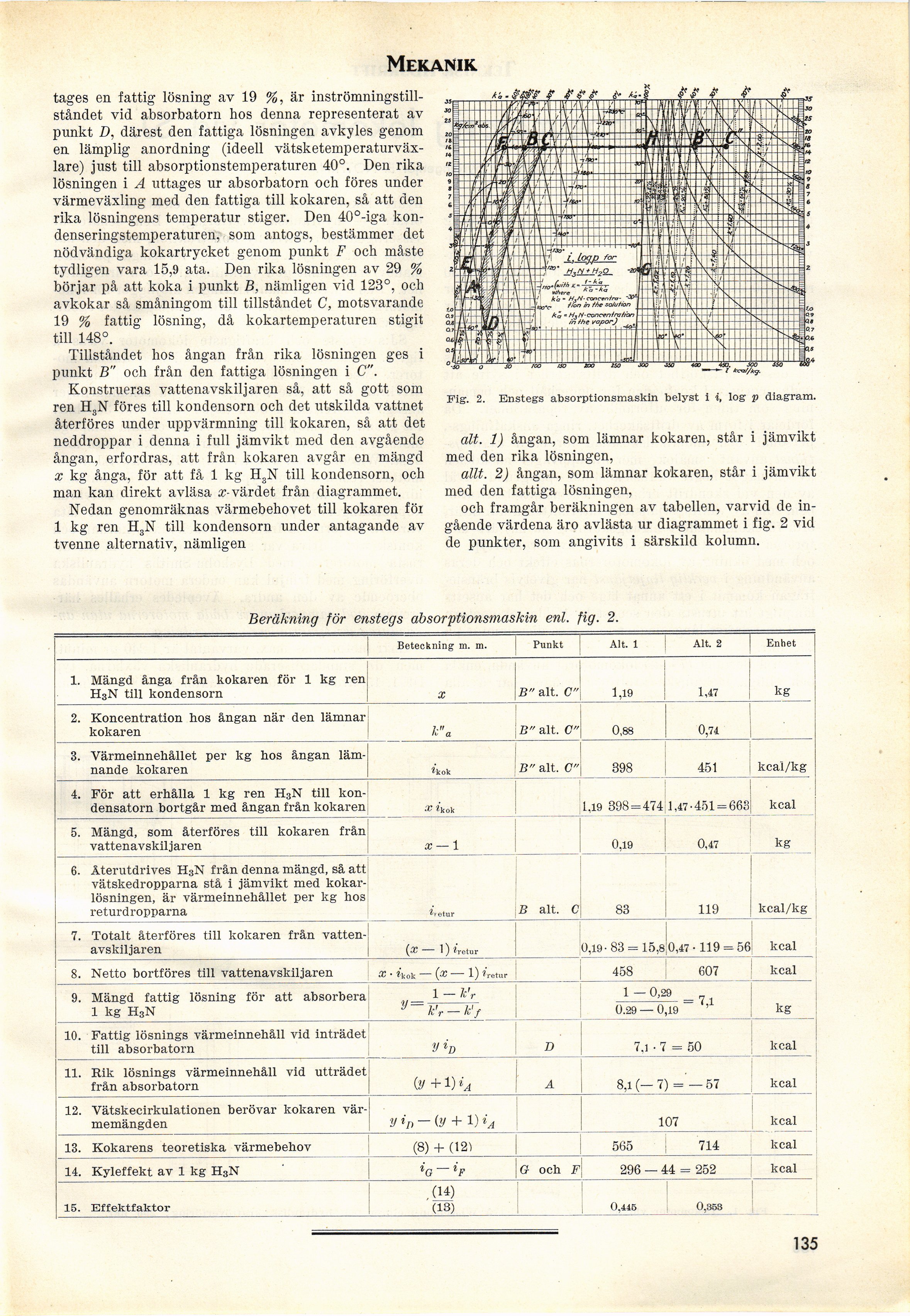

Mekanik.
tages en fattig lösning av 19 %, är
inströmningstillståndet vid absorbatorn hos denna representerat av
punkt D, därest den fattiga lösningen avkyles genom
en lämplig anordning (ideell
vätsketemperaturväx-lare) just till absorptionstemperaturen 40°. Den rika
lösningen i A uttages ur absorbatorn och föres under
värmeväxling med den fattiga till kokaren, så att den
rika lösningens temperatur stiger. Den 40°-iga
kon-denseringstemperaturen, som antogs, bestämmer det
nödvändiga kokartrycket genom punkt F och måste
tydligen vara 15,9 ata. Den rika lösningen av 29 %
börjar på att koka i punkt B, nämligen vid 123°, och
avkokar så småningom till tillståndet C, motsvarande
19 % fattig lösning, då kokartemperaturen stigit
till 148°.
Tillståndet hos ångan från rika lösningen ges i
punkt B" och från den fattiga lösningen i C".
Konstrueras vattenavskiljaren så, att så gott som
ren H3N föres till kondensorn och det utskilda vattnet
återföres under uppvärmning till kokaren, så att det
neddroppar i denna i full jämvikt med den avgående
ångan, erfordras, att från kokaren avgår en mängd
x kg ånga, för att få 1 kg H3N till kondensorn, och
man kan direkt avläsa x- värdet från diagrammet.
Nedan genomräknas värmebehovet till kokaren föi
1 kg ren H3N till kondensorn under antagande av
tvenne alternativ, nämligen
Fig. 2. Enstegs absorptionsmaskin belyst i i, log p diagram.
alt. 1) ångan, som lämnar kokaren, står i jämvikt
med den rika lösningen,
allt. 2) ångan, som lämnar kokaren, står i jämvikt
med den fattiga lösningen,
och framgår beräkningen av tabellen, varvid de
ingående värdena äro avlästa ur diagrammet i fig. 2 vid
de punkter, som angivits i särskild kolumn.
Beräkning för enstegs absorptionsmaskin enl. fig. 2.
Beteckning m. m. Punkt 1 Alt. 1 Alt. 2 Enhet
1. Mängd ånga från kokaren för 1 kg ren H3N till kondensorn X B" alt. C" 1,19 1,47 kg
2. Koncentration hos ångan när den lämnar kokaren k"a B" alt. C" 0,88 0,74
3. Värmeinnehållet per kg hos ångan
lämnande kokaren ikok B" alt. G" 398 451 kcal/kg
4. För att erhålla 1 kg ren H3N till
kondensatorn bortgår med ångan från kokaren X 4 ok 1,19 398 = 474 1,47-451 = 663 kcal
5. Mängd, som återföres till kokaren från vattenavskiljaren X — \ 0,19 0,47 kg kcal/kg
6. Återutdrives H3N från denna mängd, så att vätskedropparna stå i jämvikt med
kokarlösningen, är värmeinnehållet per kg hos returdropparna »retur B alt. C 83 119
7. Totalt återföres till kokaren från
vattenavskiljaren (X — 1 ) /’retur 0,19-83 = 15,8 0,47-119 = 56 kcal
8. Netto bortföres till vattenavskiljaren X ■ »kok — (X- 1) »retur 458 607 kcal
9. Mängd fattig lösning för att absorbera 1 kg H3N 1 - Vr 1-0,29 kg kcal kcal kcal
y k’r — k’f 0.29 — 0,19 ’
10. Fattig lösnings värmeinnehåll vid inträdet till absorbatorn D 7.1 • 7 = 50
11. Rik lösnings värmeinnehåll vid utträdet från absorbatorn 0 + 1) i A A 8,1 (— 7) = — 57
12. Vätskecirkulationen berövar kokaren
värmemängden y */> — (y + 1) i A 107
13. Kokarens teoretiska värmebehov (8) + (121 565 714 kcal
14. Kyleffekt av 1 kg HSN lG ~ lF O och F 296 — 44 = 252 kcal
15. Effektfaktor (14) (13) 0,445 0,353
135
