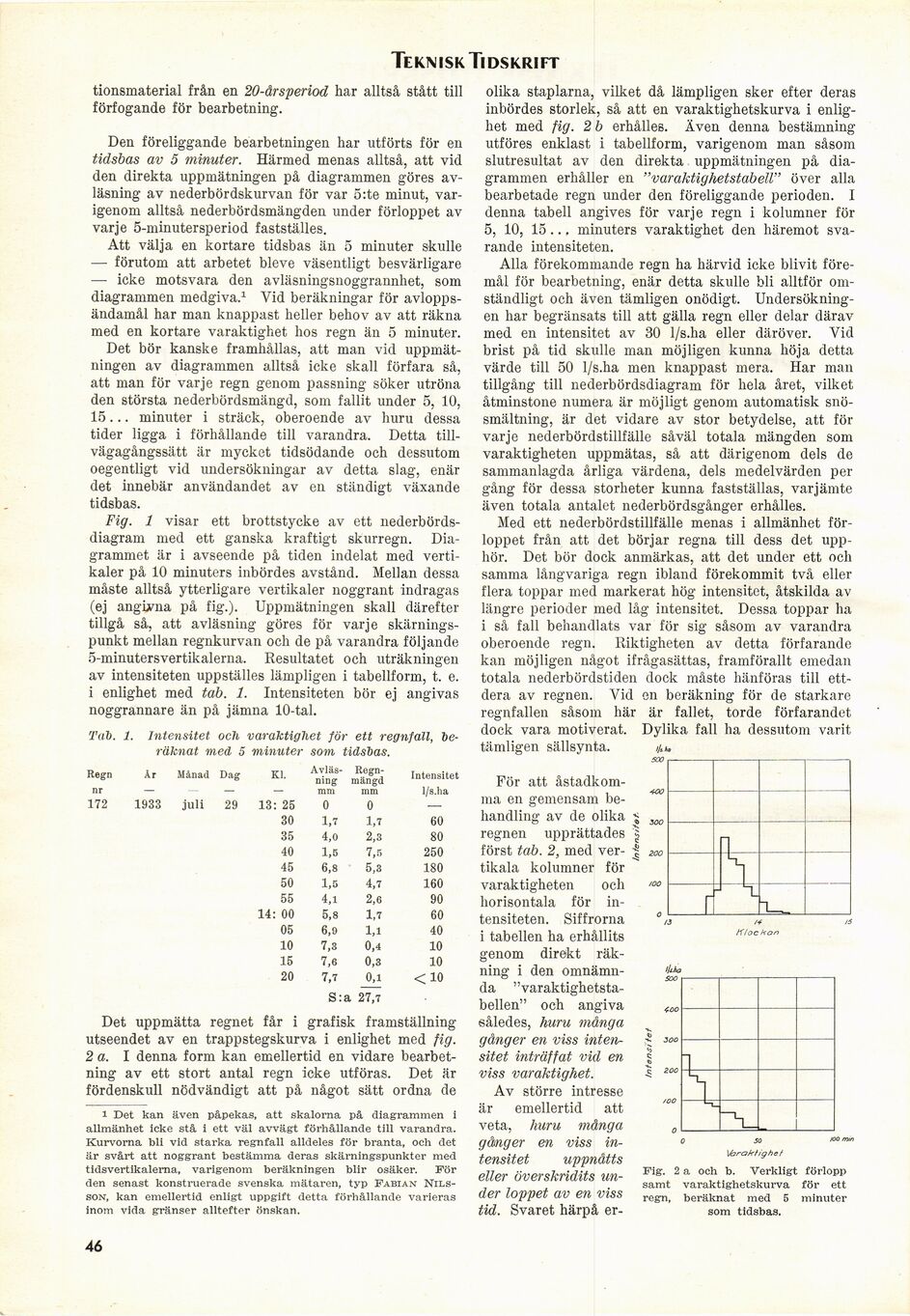

Teknisk. Tidskrift
tionsmaterial från en 20-årsperiod har alltså stått till
förfogande för bearbetning.
Den föreliggande bearbetningen har utförts för en
tidsbas av 5 minuter. Härmed menas alltså, att vid
den direkta uppmätningen på diagrammen göres
avläsning av nederbördskurvan för var 5:te minut,
varigenom alltså nederbördsmängden under förloppet av
varje 5-minutersperiod fastställes.
Att välja en kortare tidsbas än 5 minuter skulle
— förutom att arbetet bleve väsentligt besvärligare
— icke motsvara den avläsningsnoggrannhet, som
diagrammen medgiva.1 Vid beräkningar för
avloppsändamål har man knappast heller behov av att räkna
med en kortare varaktighet hos regn än 5 minuter.
Det bör kanske framhållas, att man vid
uppmätningen av diagrammen alltså icke skall förfara så,
att man för varje regn genom passning söker utröna
den största nederbördsmängd, som fallit under 5, 10,
15... minuter i sträck, oberoende av huru dessa
tider ligga i förhållande till varandra. Detta
tillvägagångssätt är mycket tidsödande och dessutom
oegentligt vid undersökningar av detta slag, enär
det innebär användandet av en ständigt växande
tidsbas.
Fig. 1 visar ett brottstycke av ett
nederbördsdiagram med ett ganska kraftigt skurregn.
Diagrammet är i avseende på tiden indelat med
vertikaler på 10 minuters inbördes avstånd. Mellan dessa
måste alltså ytterligare vertikaler noggrant indragas
(ej angifna på fig.). Uppmätningen skall därefter
tillgå så, att avläsning göres för varje
skärningspunkt mellan regnkurvan och de på varandra följande
5-minutersvertikalerna. Resultatet och uträkningen
av intensiteten uppställes lämpligen i tabellform, t. e.
i enlighet med tab. 1. Intensiteten bör ej angivas
noggrannare än på jämna 10-tal.
Tab. 1. Intensitet ocli varaktighet för ett regnfall,
beräknat med 5 minuter som tidsbas.
Regn År Månad Dag
nr — —
172 1933 juli 29
Kl. [-Avläsning-] {+Avläs- ning+} mm [-Regnmängd-] {+Regn- mängd+} mm Intensitet 1/s.ha
13: 25 0 0 —
30 1,7 1,7 60
35 4,0 2,3 80
40 1,5 7,5 250
45 6,8 5,3 180
50 1,5 4,7 160
55 4,1 2,6 90
14: 00 5,8 1,7 60
05 6,9 1,1 40
10 7,3 0,4 10
15 7,6 0,3 10
20 7,7 0,1 <10
S:a 27,7
Det uppmätta regnet får i grafisk framställning
utseendet av en trappstegskurva i enlighet med fig.
2 a. I denna form kan emellertid en vidare
bearbetning av ett stort antal regn icke utföras. Det är
fördenskull nödvändigt att på något sätt ordna de
i Det kan även påpekas, att skalorna på diagrammen i
allmänhet icke stå i ett väl avvägt förhållande till varandra.
Kurvorna bli vid starka regnfall alldeles för branta, och det
är svårt att noggrant bestämma deras skärningspunkter med
tidsvertikalerna, varigenom beräkningen blir osäker. För
den senast konstruerade svenska mätaren, typ Fabian
Nilsson, kan emellertid enligt uppgift detta förhållande varieras
inom vida gränser alltefter önskan.
olika staplarna, vilket då lämpligen sker efter deras
inbördes storlek, så att en varaktighetskurva i
enlighet med fig. 2 b erhålles. Även denna bestämning
utföres enklast i tabellform, varigenom man såsom
slutresultat av den direkta uppmätningen på
diagrammen erhåller en "varaktighetstabell" över alla
bearbetade regn under den föreliggande perioden. I
denna tabell angives för varje regn i kolumner för
5, 10, 15... minuters varaktighet den häremot
svarande intensiteten.
Alla förekommande regn ha härvid icke blivit
föremål för bearbetning, enär detta skulle bli alltför
omständligt och även tämligen onödigt.
Undersökningen har begränsats till att gälla regn eller delar därav
med en intensitet av 30 1/s.ha eller däröver. Vid
brist på tid skulle man möjligen kunna höja detta
värde till 50 1/s.ha men knappast mera. Har man
tillgång till nederbördsdiagram för hela året, vilket
åtminstone numera är möjligt genom automatisk
snösmältning, är det vidare av stor betydelse, att för
varje nederbördstillfälle såväl totala mängden som
varaktigheten uppmätas, så att därigenom dels de
sammanlagda årliga värdena, dels medelvärden per
gång för dessa storheter kunna fastställas, varjämte
även totala antalet nederbördsgånger erhålles.
Med ett nederbördstillfälle menas i allmänhet
förloppet från att det börjar regna till dess det
upphör. Det bör dock anmärkas, att det under ett och
samma långvariga regn ibland förekommit två eller
flera toppar med markerat hög intensitet, åtskilda av
längre perioder med låg intensitet. Dessa toppar ha
i så fall behandlats var för sig såsom av varandra
oberoende regn. Riktigheten av detta förfarande
kan möjligen något ifrågasättas, framförallt emedan
totala nederbördstiden dock måste hänföras till
ettdera av regnen. Vid en beräkning för de starkare
regnfallen såsom här är fallet, torde förfarandet
dock vara motiverat. Dylika fall ha dessutom varit
tämligen sällsynta. //,»„
För att
åstadkomma en gemensam
behandling av de olika <
regnen upprättades |
först tab. 2, med ver- |
tikala kolumner för
varaktigheten och
horisontala för
intensiteten. Siffrorna
i tabellen ha erhållits
genom direkt
räkning i den
omnämnda "varaktighetstabellen" och angiva
således, huru många
gånger en viss
intensitet inträffat vid en
viss varaktighet.
Av större intresse
är emellertid att
veta, huru många
gånger en viss
intensitet uppnåtts
eller överskridits
under loppet av en viss
tid. Svaret härpå er-
ikho
500
tàrakhghet
Fig. 2 a och b. Verkligt förlopp
samt varaktighetskurva för ett
regn, beräknat med 5 minuter
som tidsbas.
