Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

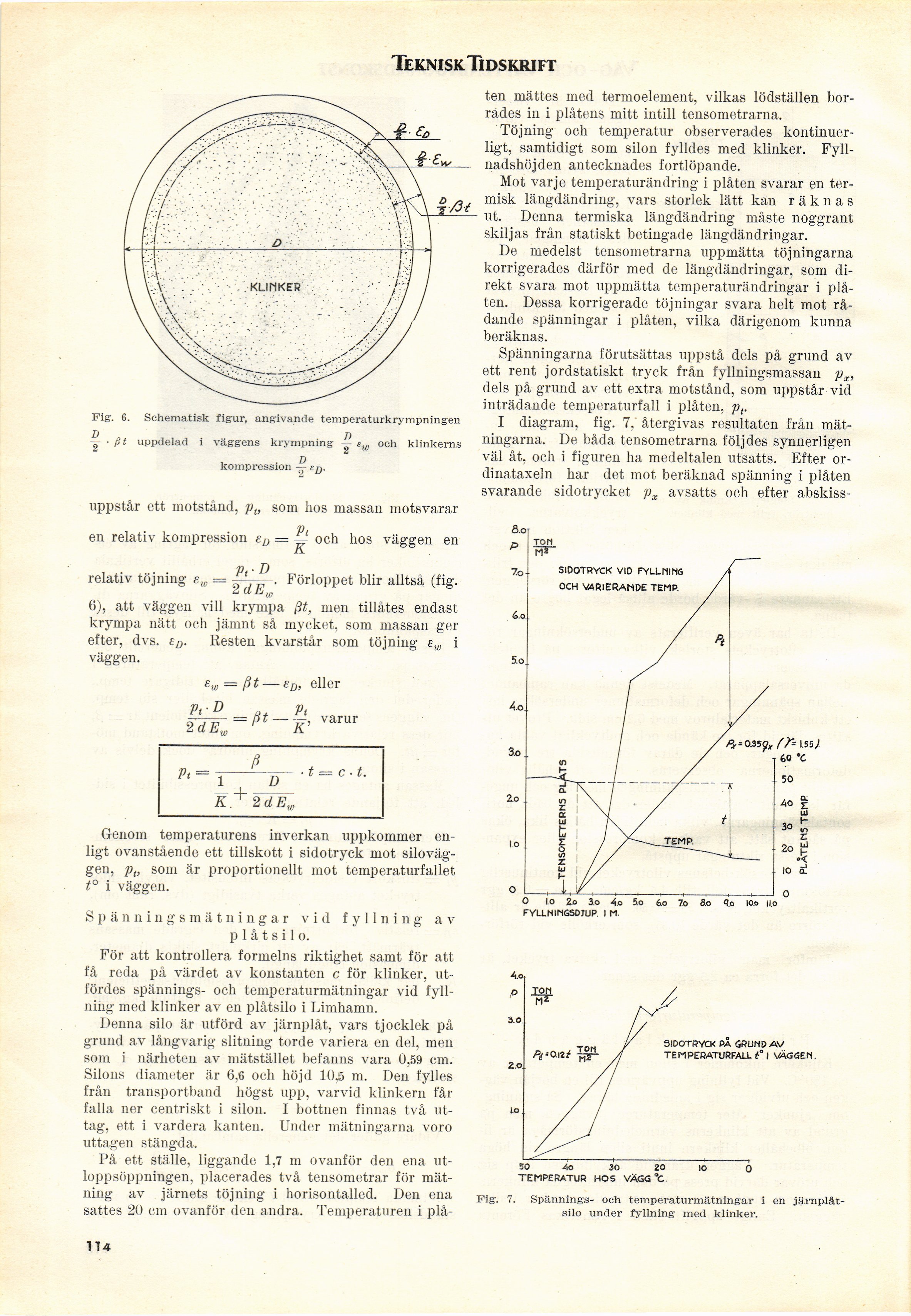

Teknisk. Tidskrift
Fig. 6. Schematisk figur, angivande temperaturkrympningen
^ • ßt uppdelad i väggens krympning y ew och klinkerns
kompression —-: i).
uppstår ett motstånd, pt, som hos massan motsvarar
en relativ kompression eD = J och hos väggen en
K
Pt ■ D
relativ töjning ew = — . Förloppet blir alltså (fig.
ZaEw
6), att väggen vill krympa ßt, men tillåtes endast
krympa nätt och jämnt så mycket, som massan ger
efter, dvs. sD. Resten kvarstår som töjning ew i
väggen.
ew — ßt — sD, eller
P’ D _ at V>
varur
Genom temperaturens inverkan uppkommer
enligt ovanstående ett tillskott i sidotryck mot
siloväggen, pt, som är proportionellt mot temperaturfallet
t° i väggen.
Spänningsmätningar vid fyllning av
p 1 å t s i 1 o.
För att kontrollera formelns riktighet samt för att
få reda på värdet av konstanten c för klinker,
utfördes spännings- och temperaturmätningar vid
fyllning med klinker av en plåtsilo i Limhamn.
Denna silo är utförd av järnplåt, vars tjocklek på
grund av långvarig slitning torde variera en del, men
som i närheten av matstället befanns vara 0,59 cm.
Silons diameter är 6,6 och höjd 10j5 m. Den fylles
från transportband högst upp, varvid klinkern får
falla ner centriskt i silon. I bottnen finnas två
uttag, ett i vardera kanten. Under mätningarna voro
uttagen stängda.
På ett ställe, liggande 1,7 m ovanför den ena
utloppsöppningen, placerades två tensometrar för
mätning av järnets töjning i horisontalled. Den ena
sattes 20 cm ovanför den andra. Temperaturen i plå-
ten mättes med termoelement, vilkas lödställen
borrades in i plåtens mitt intill tensometrarna.
Töjning och temperatur observerades
kontinuerligt, samtidigt som silon fylldes med klinker.
Fyll-nadshöjden antecknades fortlöpande.
Mot varje temperaturändring i plåten svarar en
termisk längdändring, vars storlek lätt kan räknas
ut. Denna termiska längdändring måste noggrant
skiljas från statiskt betingade längdändringar.
De medelst tensometrarna uppmätta töjningarna
korrigerades därför med de längdändringar, som
direkt svara mot uppmätta temperaturändringar i
plåten. Dessa korrigerade töjningar svara helt mot
rådande spänningar i plåten, vilka därigenom kunna
beräknas.
Spänningarna förutsättas uppstå dels på grund av
ett rent jordstatiskt tryck från fyllningsmassan px,
dels på grund av ett extra motstånd, som uppstår vid
inträdande temperaturfall i plåten, pt.
I diagram, fig. 7, återgivas resultaten från
mätningarna. De båda tensometrarna följdes synnerligen
väl åt, och i figuren ha medeltalen utsatts. Efter
or-dinataxeln har det mot beräknad spänning i plåten
svarande sidotrycket px avsatts och efter abskiss-
an
p
TOM
"PjF"
SIDOTRYCK VID FYLL hl MG
OCH VARIERANDE TEMP.
O lo 2a 3.o As>
FVLLNINGSDJUP. I M.
5.0 7.0 8.o q.o I0.o ii.o
4o
Z.o
SIDOTRYCK PA GRUND AV
TEMPERATURFALL I VÄGGEN.
50 Ao 30 20 10 O
TEMPERATUR HOS VÄGG °C
Fig. 7. Spännings- och temperaturmätningar i en
järnplåtsilo under fyllning med klinker.
114
<< prev. page << föreg. sida << >> nästa sida >> next page >>
