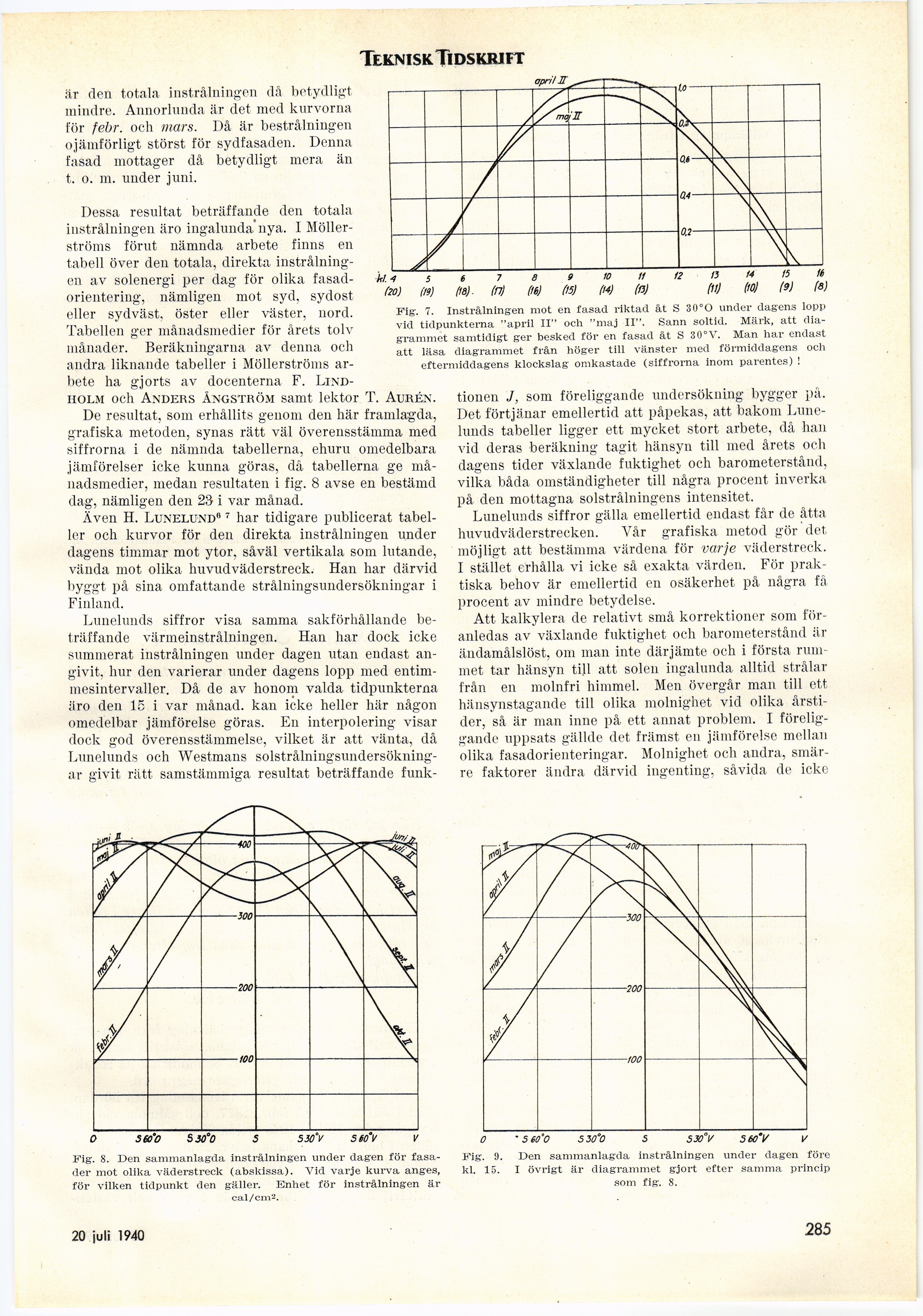

TekniskTidskrjft
är flen totala instrålningen då betydligt
mindre. Annorlunda är det med kurvorna
för fehr. och mars. Då är bestrålningen
ojämförligt störst för sydfasaden. Denna
fasad mottager då betydligt mera än
t. o. m. under juni.
Dessa resultat beträffande den totala
instrålningen äro ingalunda nya. I
Möllerströms förut nämnda arbete finns en
tabell över den totala, direkta
instrålningen av solenergi per dag för olika
fasad-orientering, nämligen mot syd, sydost
eller sydväst, öster eller väster, nord.
Tabellen ger månadsmedier för årets tolv
månader. Beräkningarna av denna och
andra liknande tabeller i Möllerströms
arbete ha gjorts av docenterna F.
Lindholm och Anders ångström samt lektor T. Aurén.
De resultat, som erhållits genom den här framlagda,
grafiska metoden, synas rätt väl överensstämma med
siffrorna i de nämnda tabellerna, ehuru omedelbara
jämförelser icke kunna göras, då tabellerna ge
månadsmedier, medan resultaten i fig. 8 avse en bestämd
dag, nämligen den 23 i var månad.
Även H. Lunelünd8 7 har tidigare publicerat
tabeller och kurvor för den direkta instrålningen under
dagens timmar mot ytor, såväl vertikala som lutande,
vända mot olika huvudväderstreck. Han har därvid
byggt på sina omfattande strålningsundersökningar i
Finland.
Lunelunds siffror visa samma sakförhållande
beträffande värmeinstrålningen. Han har dock icke
summerat instrålningen under dagen utan endast
angivit, hur den varierar under dagens lopp med
entim-mesintervaller. Då de av honom valda tidpunkterna
äro den 15 i var månad, kan icke heller här någon
omedelbar jämförelse göras. En interpolering visar
dock god överensstämmelse, vilket är att vänta, då
Lunelunds och Westmans
solstrålningsundersökningar givit rätt samstämmiga resultat beträffande funk-
apri! JT
6 7 B 9 to tt 12 n
(t8). (n) (16) 115) M fßj fi t)
Fig-. 7. Instrålningen mot en fasad riktad åt S 30°0 under dagens lopp
vid tidpunkterna "april II" och "maj II". Sann soltid. Märk, att
diagrammet samtidigt ger besked för en fasad åt S 30°V. Man har endast
att läsa diagrammet från höger till vänster med förmiddagens och
eftermiddagens klockslag omkastade (siffrorna inom parentes) !
tionen ./, som föreliggande undersökning bygger på.
Det förtjänar emellertid att påpekas, att bakom
Lunelunds tabeller ligger ett mycket stort arbete, då han
vid deras beräkning tagit hänsyn till med årets och
dagens tider växlande fuktighet och barometerstånd,
vilka båda omständigheter till några procent inverka
på den mottagna solstrålningens intensitet.
Lunelunds siffror gälla emellertid endast får de åtta
huvudväderstrecken. Vår grafiska metod gör det
möjligt att bestämma värdena för varje väderstreck.
I stället erhålla vi icke så exakta värden. För
praktiska behov är emellertid en osäkerhet på några få
procent av mindre betydelse.
Att kalkylera de relativt små korrektioner som
föranledas av växlande fuktighet och barometerstånd är
ändamålslöst, om man inte därjämte och i första
rummet tar hänsyn till att solen ingalunda alltid strålar
från en molnfri himmel. Men övergår man till ett,
hänsynstagande till olika molnighet vid olika
årstider, så är man inne på ett annat problem. I
föreliggande uppsats gällde det främst en jämförelse mellan
olika fasadorienteringar. Molnighet och andra,
smärre faktorer ändra därvid ingenting, såvida de iclce
seo’o S 30°o
530 V
sto v
Fig. 8. Den sammanlagda instrålningen under dagen för
fasader mot olika väderstreck (abskissa). Vid varje kurva anges,
för vilken tidpunkt den gäller. Enhet för instrålningen är
cal/cm-.
O •seoo 5300 5 530 V 560 V V
Fig. 9. Den sammanlagda instrålningen under dagen före
kl. 15. I övrigt är diagrammet gjort efter samma princip
som fig. 8.
20 juli 1940
285
