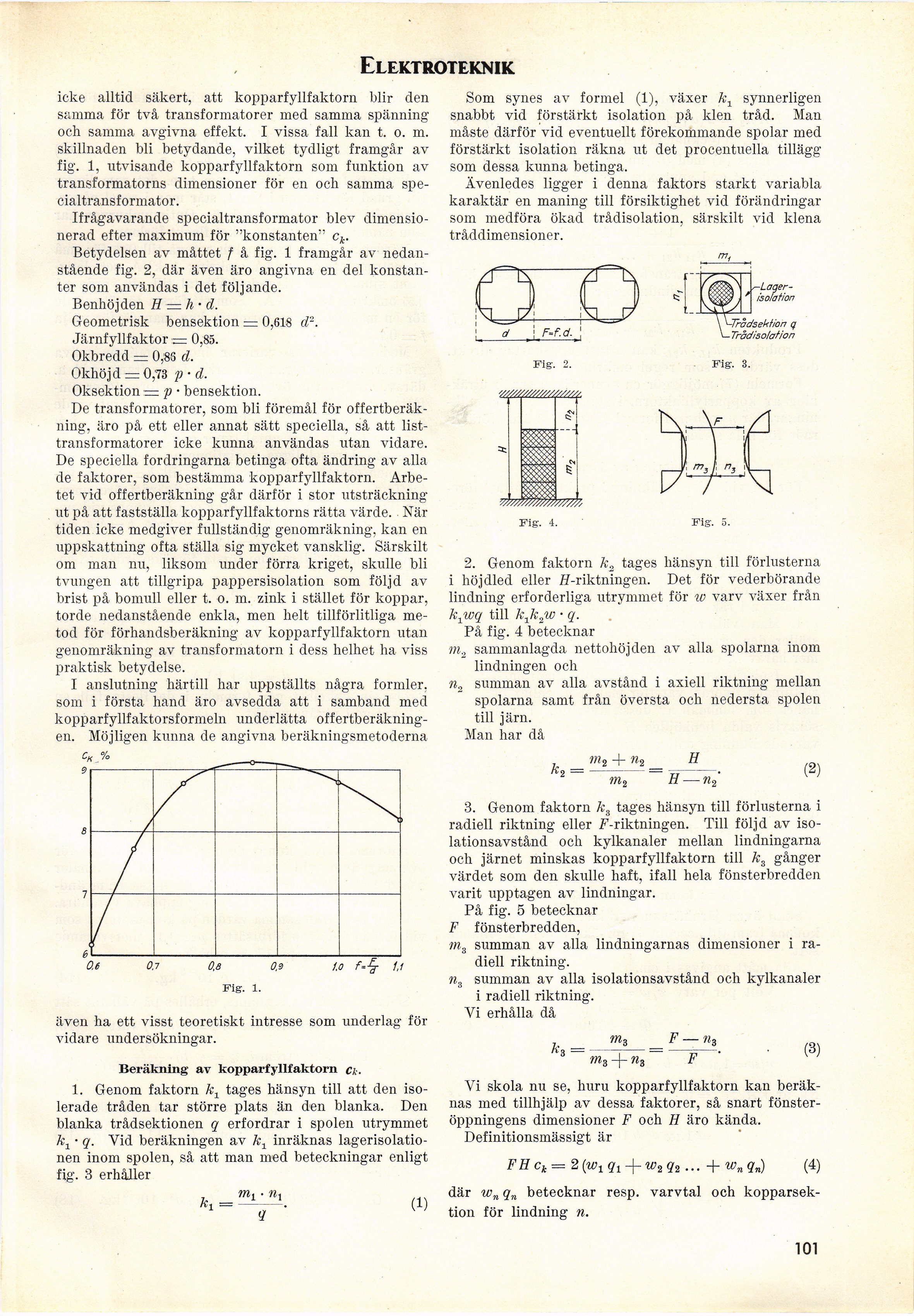

Elektroteknik
icke alltid säkert, att kopparfyllfaktorn blir den
samma för två transformatorer med samma spänning
och samma avgivna effekt. I vissa fall kan t. o. m.
skillnaden bli betydande, vilket tydligt framgår av
fig. 1, utvisande kopparfyllfaktorn som funktion av
transformatorns dimensioner för en och samma
specialtransformator.
Ifrågavarande special transformator blev
dimensionerad efter maximum för "konstanten" ck.
Betydelsen av måttet † å fig. 1 framgår av
nedanstående fig. 2, där även äro angivna en del
konstanter som användas i det följande.
Benhöjden H = h • d.
Geometrisk bensektion = 0,618 d~.
Järnfyllfaktor ™ 0,85.
Okbredd = 0,«S d.
Okhöjd = 0,73 v • d.
Oksektion = p • bensektion.
De transformatorer, som bli föremål för
offertberäk-ning, äro på ett eller annat sätt speciella, så att
listtransformatorer icke kunna användas utan vidare.
De speciella fordringarna betinga ofta ändring av alla
de faktorer, som bestämma kopparfyllfaktorn.
Arbetet vid offertberäkning går därför i stor utsträckning
ut på att fastställa kopparfyllfaktorns rätta värde. När
tidén icke medgiver fullständig genomräkning, kan en
uppskattning ofta ställa sig mycket vansklig. Särskilt
om man nu, liksom under förra kriget, skulle bli
tvungen att tillgripa pappersisolation som följd av
brist på bomull eller t. o. m. zink i stället för koppar,
torde nedanstående enkla, men helt tillförlitliga
metod för förhandsberäkning av kopparfyllfaktorn utan
genomräkning av transformatorn i dess helhet ha viss
praktisk betydelse.
I anslutning härtill har uppställts några formler,
som i första hand äro avsedda att i samband med
kopparfyllfaktorsformeln underlätta
offertberäkning-en. Möjligen kunna de angivna beräkningsmetoderna
O.a
0.9
1.0 1,1
Fig. 1.
k,
(1)
Som synes av formel (1), växer k1 synnerligen
snabbt vid förstärkt isolation på klen tråd. Man
måste därför vid eventuellt förekommande spolar med
förstärkt isolation räkna ut det procentuella tillägg
som dessa kunna betinga.
Ävenledes ligger i denna faktors starkt variabla
karaktär en maning till försiktighet vid förändringar
som medföra ökad trådisolation, särskilt vid klena
tråddimensioner.
Trodsektion q
- Trådisolation
Fig. 2.
’////////////////////s
Fig’. 3.
Fig. 4.
Fig.
2. Genom faktorn k2 tages hänsyn till förlusterna
i höjdled eller //-riktningen. Det för vederbörande
lindning erforderliga utrymmet för w varv växer från
k±ivq till kjt„iv • q.
På fig. 4 betecknar
m., sammanlagda nettohöjden av alla spolarna inom
lindningen och
n2 summan av alla avstånd i axiell riktning mellan
spolarna samt från översta och nedersta spolen
till järn.
Man har då
k o
m2 4- «2 H
m, H — Mo
(2)
även ha ett visst teoretiskt intresse som underlag för
vidare undersökningar.
Beräkning av kopparfyllfaktorn Ck.
1. Genom faktorn kx tages hänsyn till att den
isolerade tråden tar större plats än den blanka. Den
blanka trådsektionen q erfordrar i spolen utrymmet
k1 ■ q. Vid beräkningen av k1 inräknas
lagerisolatio-nen inom spolen, så att man med beteckningar enligt
fig. 3 erhåller
mt ■ nx
3. Genom faktorn ks tages hänsyn till förlusterna i
radiell riktning eller F-riktningen. Till följd av
iso-lationsavstånd och kylkanaler mellan lindningarna
och järnet minskas kopparfyllfaktorn till ks gånger
värdet som den skulle haft, ifall hela fönsterbredden
varit upptagen av lindningar.
På fig. 5 betecknar
F fönsterbredden,
m3 summan av alla lindningarnas dimensioner i
radiell riktning.
n3 summan av alla isolationsavstånd och kylkanaler
i radiell riktning.
Yi erhålla då
k 3 =
m,
m.
F — n3
F ’
(3)
Yi skola nu se, huru kopparfyllfaktorn kan
beräknas med tillhjälp av dessa faktorer, så snart
fönsteröppningens dimensioner F och H äro kända.
Definitionsmässigt är
FHck=2(w1q1-\-w2q2...+wnqn) (4)
där wn qn betecknar resp. varvtal och
kopparsektion för lindning n.
