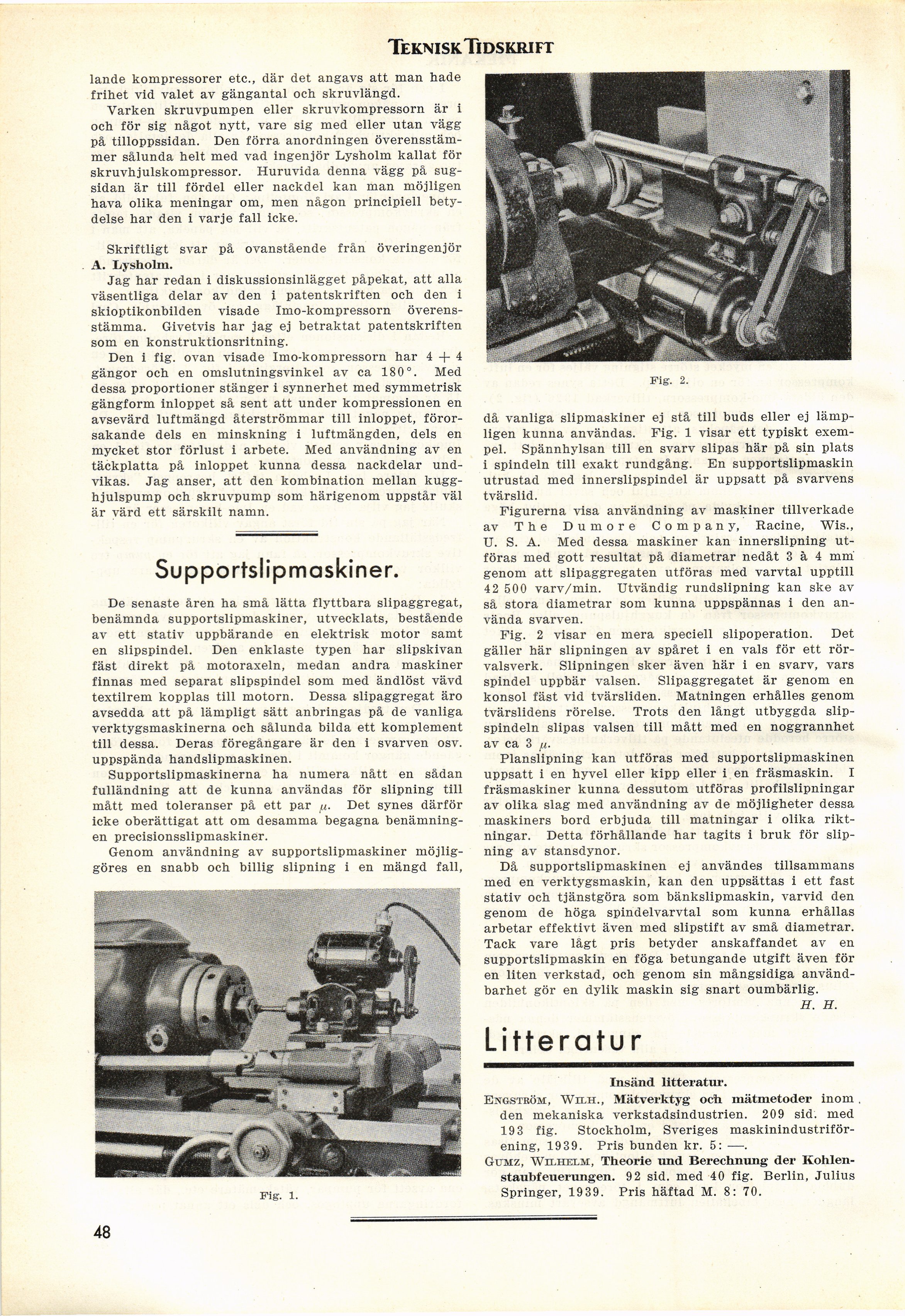

Teknisk Tidskrift
lande kompressorer etc., där det angavs att man hade
frihet vid valet av gängantal och skruvlängd.
Varken skruvpumpen eller skruvkompressorn är i
och för sig något nytt, vare sig med eller utan vägg
på tilloppssidan. Den förra anordningen
överensstämmer sålunda helt med vad ingenjör Lysholm kallat för
skruvhjulskompressor. Huruvida denna vägg på
sug-sidan är till fördel eller nackdel kan man möjligen
hava olika meningar om, men någon principiell
betydelse har den i varje fall icke.
Skriftligt svar på ovanstående från överingenjör
A. Lysholm.
Jag har redan i diskussionsinlägget påpekat, att alla
väsentliga delar av den i patentskriften och den i
skioptikonbilden visade Imo-kompressorn
överensstämma. Givetvis har jag ej betraktat patentskriften
som en konstruktionsritning.
Den i fig. ovan visade Imo-kompressorn har 4 + 4
gängor och en omslutningsvinkel av ca 180°. Med
dessa proportioner stänger i synnerhet med symmetrisk
gängform inloppet så sent att under kompressionen en
avsevärd luftmängd återströmmar till inloppet,
förorsakande dels en minskning i luftmängden, dels en
mycket stor förlust i arbete. Med användning av en
täckplatta på inloppet kunna dessa nackdelar
undvikas. Jag anser, att den kombination mellan
kugghjulspump och skruvpump som härigenom uppstår väl
är värd ett särskilt namn.
Supportslipmaskiner.
De senaste åren ha små lätta flyttbara slipaggregat,
benämnda supportslipmaskiner, utvecklats, bestående
av ett stativ uppbärande en elektrisk motor samt
en slipspindel. Den enklaste typen har slipskivan
fäst direkt på motoraxeln, medan andra maskiner
finnas med separat slipspindel som med ändlöst vävd
textilrem kopplas till motorn. Dessa slipaggregat äro
avsedda att på lämpligt sätt anbringas på de vanliga
verktygsmaskinerna och sålunda bilda ett komplement
till dessa. Deras föregångare är den i svarven osv.
uppspända handslipmaskinen.
Supportslipmaskinerna ha numera nått en sådan
fulländning att de kunna användas för slipning till
mått med toleranser på ett par fi. Det synes därför
icke oberättigat att om desamma begagna
benämningen precisionsslipmaskiner.
Genom användning av supportslipmaskiner
möjliggöres en snabb och billig slipning i en mängd fall,
Fig. 2.
då vanliga slipmaskiner ej stå till buds eller ej
lämpligen kunna användas. Fig. 1 visar ett typiskt
exempel. Spännhylsan till en svarv slipas här på sin plats
i spindeln till exakt rundgång. En supportslipmaskin
utrustad med innerslipspindel är uppsatt på svarvens
tvärslid.
Figurerna visa användning av maskiner tillverkade
av The Dumore Company, Racine, Wis.,
U. S. A. Med dessa maskiner kan innerslipning
utföras med gott resultat på diametrar nedåt 3 à 4 mm
genom att slipaggregaten utföras med varvtal upptill
42 500 varv/min. Utvändig rundslipning kan ske av
så stora diametrar som kunna uppspännas i den
använda svarven.
Fig. 2 visar en mera speciell slipoperation. Det
gäller här slipningen av spåret i en vals för ett
rörvalsverk. Slipningen sker även här i en svarv, vars
spindel uppbär valsen. Slipaggregatet är genom en
konsol fäst vid tvärsliden. Matningen erhålles genom
tvärslidens rörelse. Trots den långt utbyggda
slipspindeln slipas valsen till mått med en noggrannhet
av ca 3 /i.
Planslipning kan utföras med supportslipmaskinen
uppsatt i en hyvel eller kipp eller i en fräsmaskin. I
fräsmaskiner kunna dessutom utföras profilslipningar
av olika slag med användning av de möjligheter dessa
maskiners bord erbjuda till matningar i olika
riktningar. Detta förhållande har tagits i bruk för
slipning av stansdynor.
Då supportslipmaskinen ej användes tillsammans
med en verktygsmaskin, kan den uppsättas i ett fast
stativ och tjänstgöra som bänkslipmaskin, varvid den
genom de höga spindelvarvtal som kunna erhållas
arbetar effektivt även med slipstift av små diametrar.
Tack vare lågt pris betyder anskaffandet av en
supportslipmaskin en föga betungande utgift även för
en liten verkstad, och genom sin mångsidiga
användbarhet gör en dylik maskin sig snart oumbärlig.
H. H.
Litteratur
Fig. 1.
Insänd litteratur.
Engström, Wilh., Mätverktyg och mätmetoder inom .
den mekaniska verkstadsindustrien. 209 sid. med
19 3 fig. Stockholm, Sveriges
maskinindustriförening, 1939. Pris bunden kr. 5: —.
Gumz, Wilhelm, Theorie und Berechnung der
Kohlen-staubfeuerungen. 92 sid. med 40 fig. Berlin, Julius
Springer, 1939. Pris häftad M. 8: 70.
