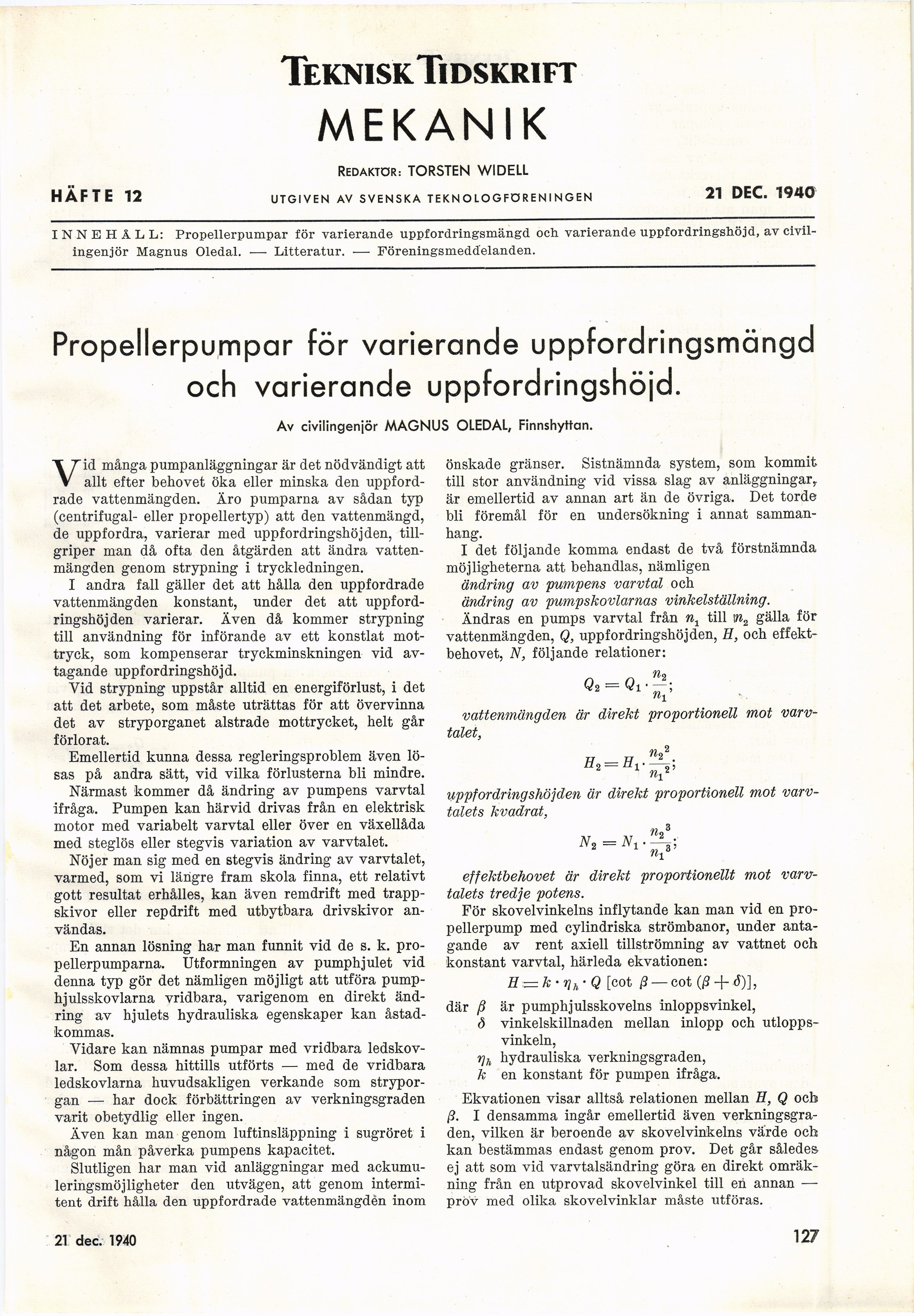

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
TekniskTidskrift
MEKANIK
Redaktör: TORSTEN WIDELL
HÄFTE 12 utgiven av svenska teknologföreningen 21 DEC. 1940
INNEHÅLL: Propellerpumpar för varierande uppfordringsmängd och varierande uppfordringshöjd, av
civilingenjör Magnus Oledal. — Litteratur. —• Föreningsmeddelanden.
Propellerpumpar för varierande uppfordringsmängd
och varierande uppfordringshöjd.
Av civilingeniör MAGNUS OLEDAL, Finnshyttan.
Vid många pumpanläggningar är det nödvändigt att
allt efter behovet öka eller minska den
uppfordrade vattenmängden. Äro pumparna av sådan typ
(centrifugal- eller propellertyp) att den vattenmängd,
de uppfordra, varierar med uppfordringshöjden,
tillgriper man då ofta den åtgärden att ändra
vattenmängden genom strypning i tryckledningen.
I andra fall gäller det att hålla den uppfordrade
vattenmängden konstant, under det att
uppfordringshöjden varierar. Även då kommer strypning
till användning för införande av ett konstlat
mottryck, som kompenserar tryckminskningen vid
avtagande uppfordringshöjd.
Vid strypning uppstår alltid en energiförlust, i det
att det arbete, som måste uträttas för att övervinna
det av stryporganet alstrade mottrycket, helt går
förlorat.
Emellertid kunna dessa regleringsproblem även
lösas på andra sätt, vid vilka förlusterna bli mindre.
Närmast kommer då ändring av pumpens varvtal
ifråga. Pumpen kan härvid drivas från en elektrisk
motor med variabelt varvtal eller över en växellåda
med steglös eller stegvis variation av varvtalet.
Nöjer man sig med en stegvis ändring av varvtalet,
varmed, som vi längre fram skola finna, ett relativt
gott resultat erhålles, kan även remdrift med
trappskivor eller rep drift med utbytbara drivskivor
användas.
En annan lösning har man funnit vid de s. k.
propellerpumparna. Utformningen av pumphjulet vid
denna typ gör det nämligen möjligt att utföra
pump-hjulsskovlarna vridbara, varigenom en direkt
ändring av hjulets hydrauliska egenskaper kan
åstadkommas.
Vidare kan nämnas pumpar med vridbara
ledskov-lar. Som dessa hittills utförts — med de vridbara
ledskovlarna huvudsakligen verkande som
strypor-gan — har dock förbättringen av verkningsgraden
varit obetydlig eller ingen.
Även kan man genom luftinsläppning i sugröret i
någon mån påverka pumpens kapacitet.
Slutligen har man vid anläggningar med
ackumu-leringsmöjligheter den utvägen, att genom
intermi-tent drift hålla den uppfordrade vattenmängdèn inom
önskade gränser. Sistnämnda system, som kommit
till stor användning vid vissa slag av anläggningar,,
är emellertid av annan art än de övriga. Det torde
bli föremål för en undersökning i annat
sammanhang.
I det följande komma endast de två förstnämnda
möjligheterna att behandlas, nämligen
ändring av pumpens varvtal och
ändring av pumpskovlarnas vinkelställning.
Ändras en pumps varvtal från nt till \n2 gälla för
vattenmängden, Q, uppfordringshöjden, H, och
effektbehovet, N, följande relationer:
vattenmängden är direkt proportionell mot
varvtalet,
uppfordringshöjden är direkt proportionell mot
varvtalets kvadrat,
effektbehovet är direkt proportionellt mot
varvtalets tredje potens.
För skovelvinkelns inflytande kan man vid en
propellerpump med cylindriska strömbanor, under
antagande av rent axiell tillströmning av vattnet och
konstant varvtal, härleda ekvationen:
H~k-rjh-Q [cot ß — cot (ß + d)],
där ß är pumphjulsskovelns inloppsvinkel,
<5 vinkelskillnaden mellan inlopp och
utloppsvinkeln,
rjh hydrauliska verkningsgraden,
k en konstant för pumpen ifråga.
Ekvationen visar alltså relationen mellan H, Q ocb
ß. I densamma ingår emellertid även
verkningsgraden, vilken är beroende av skovelvinkelns värde och
kan bestämmas endast genom prov. Det går således
ej att som vid varvtalsändring göra en direkt
omräkning från en utprovad skovelvinkel till en annan —
prov med olika skovelvinklar måste utföras.
21 dec. 1940
127
