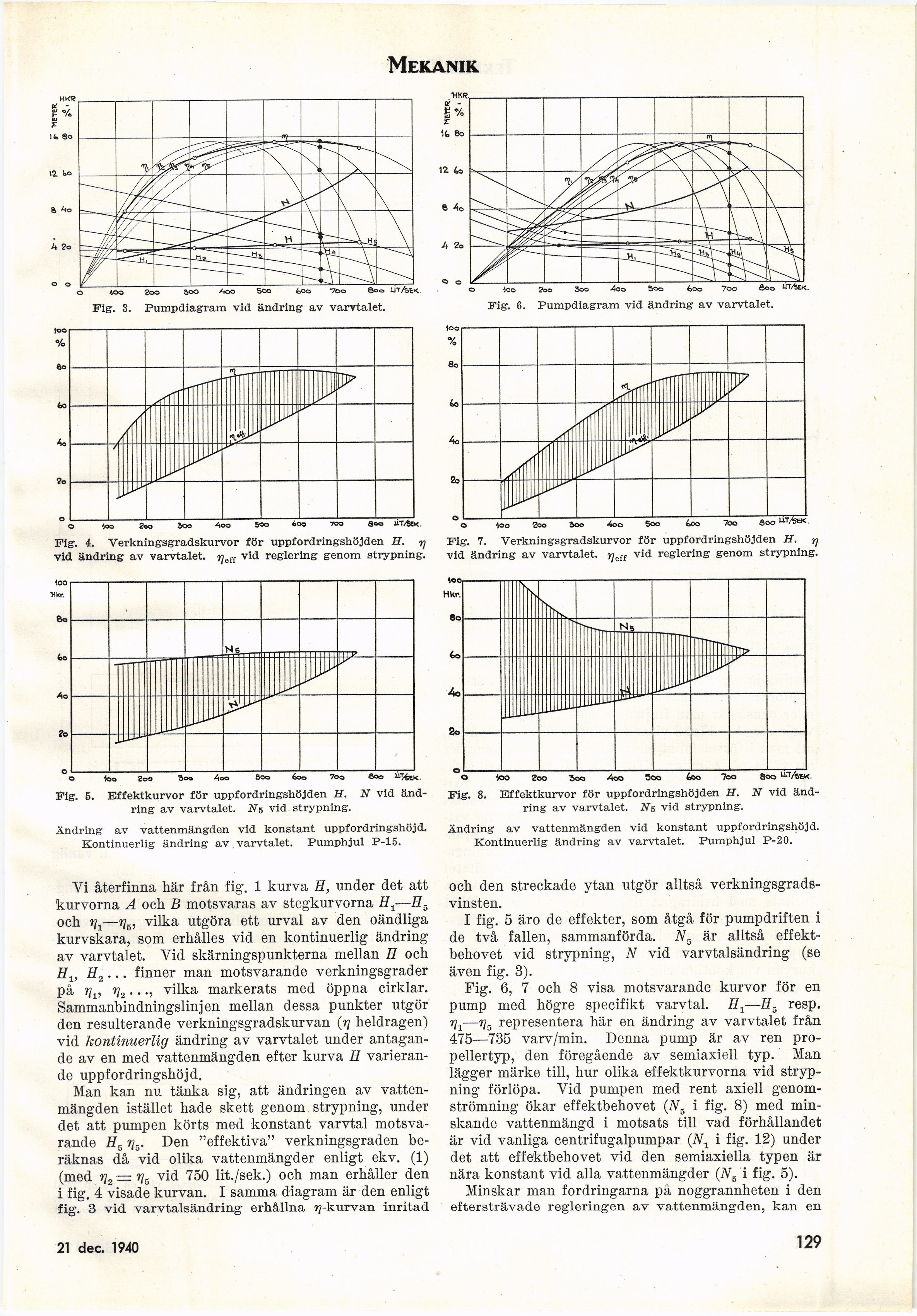

Mekanik.
Fig. 4. Verkningsgradskurvor för uppfordringshöjden B. r]
vid ändring av varvtalet. ?jeft vid reglering genom strypning.
Fig. 3. Pumpdiagram vid ändring av varvtalet. Fig. 6. Pumpdiagram vid ändring av varvtalet.
Soo "-^ABC
Fig. 8. Effektkurvor för uppfordringshöjden H. N vid
ändring av varvtalet. vid strypning.
o foo 8oo Boo éoo 7oq 60©
Fig. 5. Effektkurvor för uppfordringshöjden H. N vid
ändring av varvtalet. vid strypning.
Ändring av vattenmängden vid konstant uppfordringshöjd.
Kontinuerlig ändring av . varvtalet. Pumphjul P-15.
Vi återfinna här från fig. 1 kurva H, under det att
kurvorna A och B motsvaras av stegkurvorna H1—H5
och rj1—r],, vilka utgöra ett urval av den oändliga
kurvskara, som erhålles vid en kontinuerlig ändring
av varvtalet. Yid skärningspunkterna mellan H och
Hv H2... finner man motsvarande verkningsgrader
på ijlf t]2..., vilka markerats med öppna cirklar.
Sammanbindningslinjen mellan dessa punkter utgör
den resulterande verkningsgradskurvan (rj heldragen)
vid kontinuerlig ändring av varvtalet under
antagande av en med vattenmängden efter kurva H
varierande uppfordringshöjd.
Man kan nu tänka sig, att ändringen av
vattenmängden istället hade skett genom strypning, under
det att pumpen körts med konstant varvtal
motsvarande H5 rjTj. Den "effektiva" verkningsgraden
beräknas då vid olika vattenmängder enligt ekv. (1)
(med r]2 — t]5 vid 750 lit./sek.) och man erhåller den
i fig. 4 visade kurvan. I samma diagram är den enligt
fig. 3 vid varvtalsändring erhållna »f-kurvan inritad
Ändring av vattenmängden vid konstant uppfordringshöjd.
Kontinuerlig ändring av varvtalet. Pumphjul P-20.
och den streckade ytan utgör alltså
verkningsgradsvinsten.
I fig. 5 äro de effekter, som åtgå för pumpdriften i
de två fallen, sammanförda. N, är alltså
effekt-behovet vid strypning, N vid varvtalsändring (se
även fig. 3).
Fig. 6, 7 och 8 visa motsvarande kurvor för en
pump med högre specifikt varvtal. H1—II- resp.
r]1—rjB representera här en ändring av varvtalet från
475—735 varv/min. Denna pump är av ren
propellertyp, den föregående av semiaxiell typ. Man
lägger märke till, hur olika effektkurvorna vid
strypning förlöpa. Vid pumpen med rent axiell
genomströmning ökar effektbehovet (Ns i fig. 8) med
minskande vattenmängd i motsats till vad förhållandet
är vid vanliga centrifugalpumpar (Nt i fig. 12) under
det att effektbehovet vid den semiaxiella typen är
nära konstant vid alla vattenmängder (N5 i fig. 5).
Minskar man fordringarna på noggrannheten i den
eftersträvade regleringen av vattenmängden, kan en
21 dec. 1940
129
Fig. 7. Verkningsgradskurvor för uppfordringshöjden H. rj
vid ändring av varvtalet. ^eff vid reglering genom strypning.
