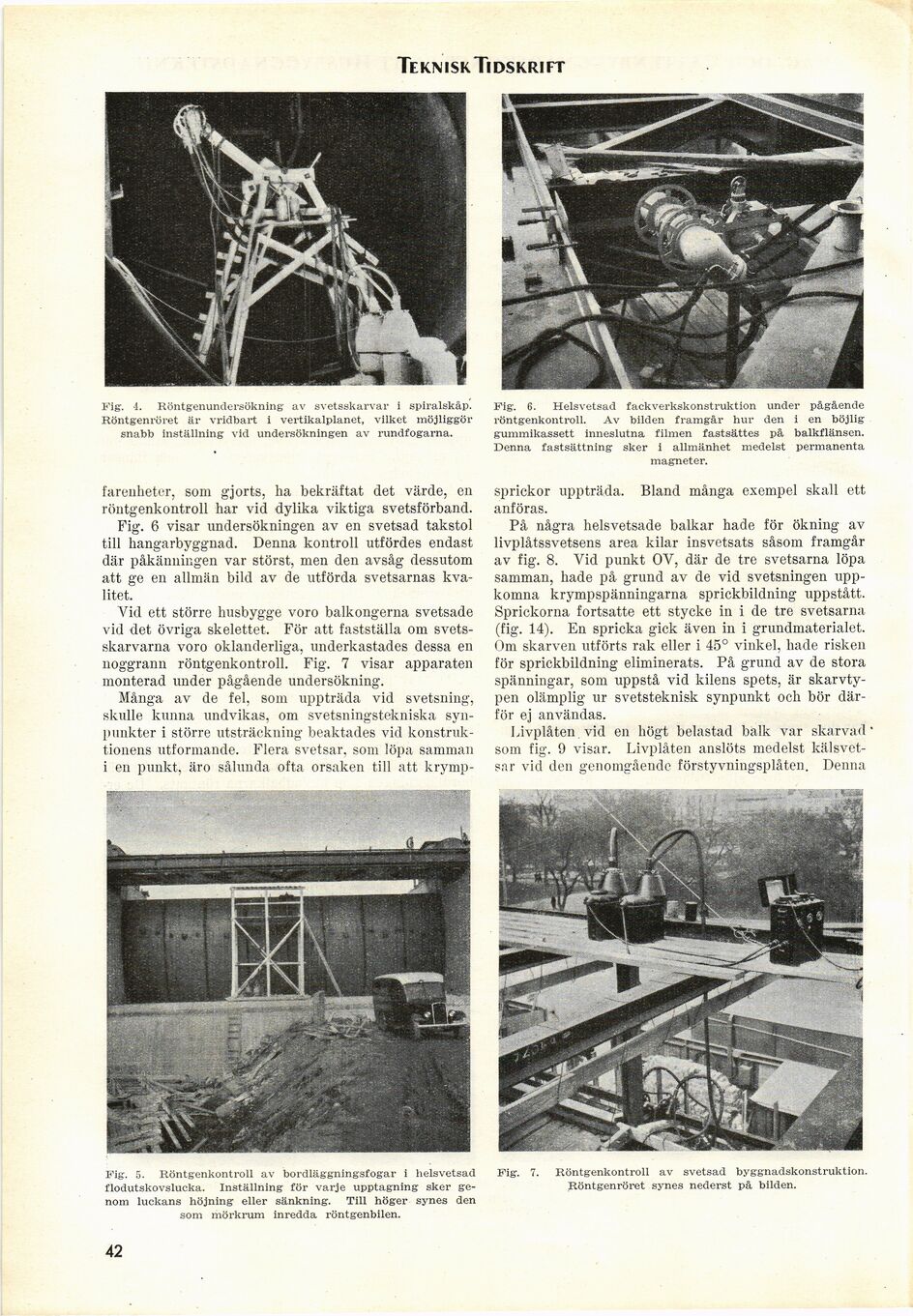

Teknisk Tidskrift
Fig. 4. Röntgenundersökning av svetsskarvar i spiralskåp.
Röntgenröret är vridbart i vertikalplanet, vilket möjliggör
snabb inställning vid undersökningen av rundfogarna.
farenheter, som gjorts, ha bekräftat det värde, en
röntgenkontroll har vid dylika viktiga svetsförband.
Fig. 6 visar undersökningen av en svetsad takstol
till hangarbyggnad. Denna kontroll utfördes endast
där påkänningen var störst, men den avsåg dessutom
att ge en allmän bild av de utförda svetsarnas
kvalitet.
Vid ett större husbygge voro balkongerna svetsade
vid det övriga skelettet. För att fastställa om
svetsskarvarna voro oklanderliga, underkastades dessa en
noggrann röntgenkontroll. Fig. 7 visar apparaten
monterad under pågående undersökning.
Många av de fel, som uppträda vid svetsning,
skulle kunna undvikas, om svetsningstekniska
synpunkter i större utsträckning beaktades vid
konstruktionens utformande. Flera svetsar, som löpa samman
i en punkt, äro sålunda ofta orsaken till att krymp-
............................................................mmmmm
Fig. 5. Röntgenkontroll av bordläggningsfogar i helsvetsad
flodutskovslucka. Inställning för varje upptagning sker
genom luckans höjning eller sänkning. Till höger synes den
som mörkrum inredda röntgenbilen.
Fig. 6. Helsvetsad fackverkskonstruktion under pågående
röntgenkontroll. Av bilden framgår hur den i en böjlig
gummikassett inneslutna filmen fastsättes på balkflänsen.
Denna fastsättning sker i allmänhet medelst permanenta
magneter.
sprickor uppträda. Bland många exempel skall ett
anföras.
På några helsvetsade balkar hade för ökning av
livplåtssvetsens area kilar insvetsats såsom framgår
av fig. 8. Vid punkt OV, där de tre svetsarna löpa
samman, hade på grund av de vid svetsningen
uppkomna krympspänningarna sprickbildning uppstått.
Sprickorna fortsatte ett stycke in i de tre svetsarna
(fig. 14). En spricka gick även in i grundmaterialet.
Om skarven utförts rak eller i 45° vinkel, hade risken
för sprickbildning eliminerats. På grund av de stora
spänningar, som uppstå vid kilens spets, är
skarvtypen olämplig ur svetsteknisk synpunkt och bör
därför ej användas.
Livplåten. vid en högt belastad balk var skarvad’
som fig. 9 visar. Livplåten anslöts medelst
kälsvet-sar vid den genomgående förstyvniugsplåten. Denna
Fig’. 7. Röntgenkontroll av svetsad byggnadskonstruktion.
Röntgenröret synes nederst på bilden.
42
