Te KM SK Ti DS KRI tf

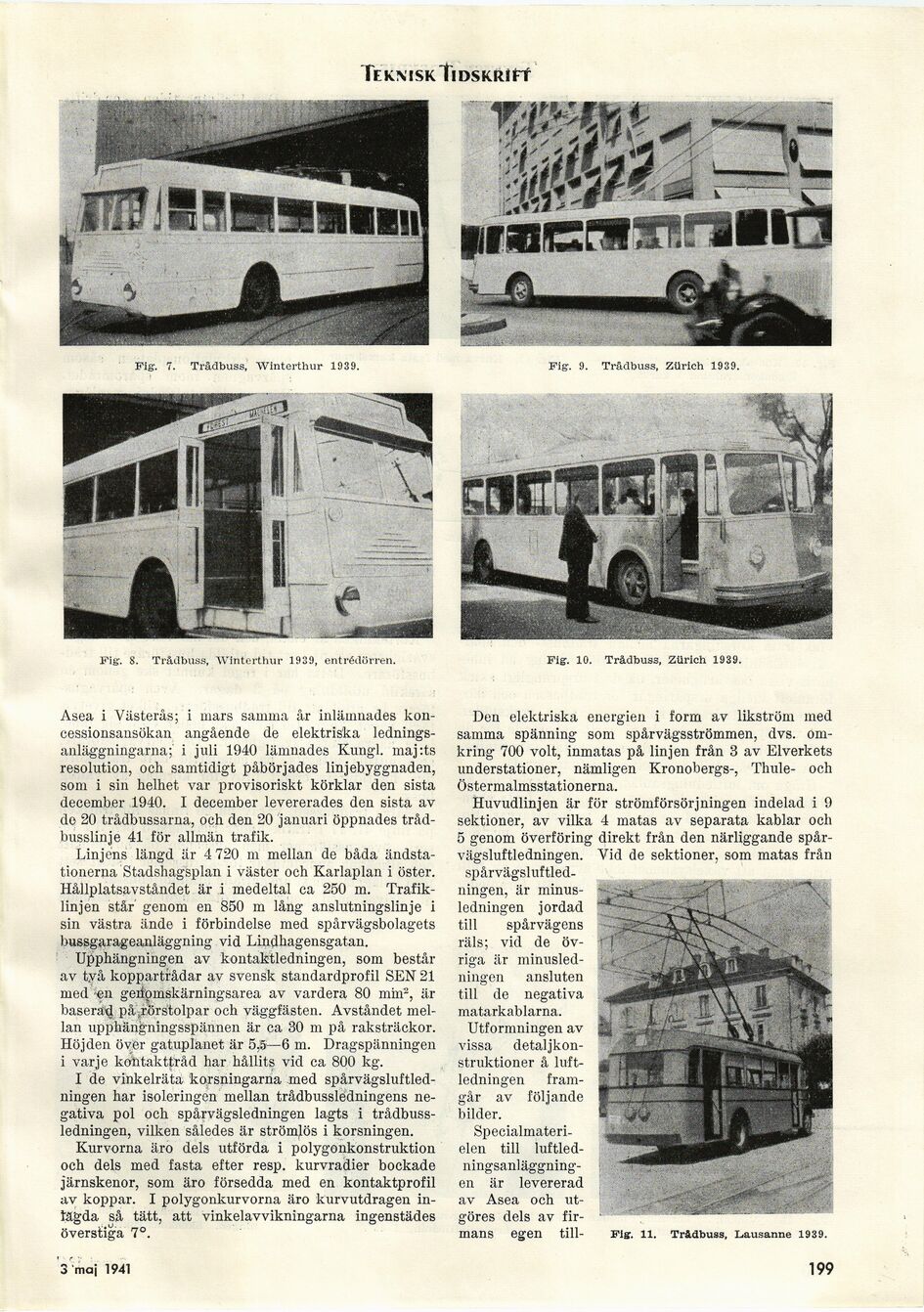

Fig-. 7. Trådbuss, Winterthur 1939.
Fig. 9. Trådbuss, Zürich 1939.
Fig. 8. Trådbuss, Winterthur 1939, entrédörren. Fig. 10. Trådbuss, Zürich 1939.
Asea i Västerås; i mars samma år inlämnades
kon-cessionsansökan angående de elektriska
lednings-anläggningarna;’ i juli 1940 lämnades Kungl. maj:ts
resolution, och samtidigt påbörjades linjebyggnaden,
som i sin helhet var provisoriskt körklar den sista
december 1940. 1 december levererades den sista av
de 20 trådbussarna, och den 20 januari öppnades
trådbusslinje 41 för allmän trafik.
Linjens längd är 4 720 m mellan de båda
ändstationerna Stadshagsplan i väster och Karlaplan i öster.
Hållplatsavståndet är i medeltal ca 250 m.
Trafiklinjen står’ genom en 850 m lång anslutningslinje i
sin västra ände i förbindelse med spårvägsbolagets
btissgarageanläggning vid Lindhagensgatan.
Upphängningen av kontaktledningen, som består
av t.vå koppartrådar av svensk standardprofil SEN 21
med ou geii^inskärningsarea av vardera 80 min2, är
baserad på i/Srstolpar och väggfästen. Avståndet
mellan upphängningsspännen är ca 30 m på raksträckor.
Höjden öyer gatuplanet är 5,15—6 m. Dragspänningen
i varje kohtaktträd har hållits vid ca 800 kg.
I de vinkelräta korsningarna med
spårvägsluftled-ningen har isoleringen mellan trådbussledningens
negativa pol och spårvägsledningen lagts i
trådbussledningen, vilken således är strömlös i korsningen.
Kurvorna ä,ro dels utförda i polygonkonstruktion
och dels med fasta efter resp. kurvradier bockade
järnskenor, som äro försedda med en kontaktprofil
av koppar. I polygonkurvorna äro kurvutdragen
inlagda så tätt, att vinkelavvikningarna ingenstädes
överstiga 7°.
Deri elektriska energien i form av likström med
samma spänning som spårvägsströmmen, dvs.
omkring 700 voit, inmatas på linjen från 3 av Elverkets
understationer, nämligen Kronobergs-, Thule- och
Östermalmsstationerna.
Huvudlinjen är för strömförsörjningen indelad i 9
sektioner, av vilka 4 matas av separata kablar oeh
5 genom överföring direkt från den närliggande
spår-vägsluftledningen. Vid de sektioner, som matas från [-spårvägsluftled-ningen,-]
{+spårvägsluftled-
ningen,+} är
minusledningen jordad
till spårvägens
räls; vid de
övriga är
minusledningen ansluten
till de negativa
matarkablarna.
Utformningen av
vissa
detaljkonstruktioner å
luft-ledningen framgår av följande
bilder.
[-Specialinateri-elen-]
{+Specialinateri-
elen+} till
luftled-ningsanläggning-en är levererad
av Asea och
utgöres dels av
firmans egen till- Fig. 11. Trådbuss, Lausanne 1939.
3 maj 1941
199
