Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Tekimisk Tidskrift

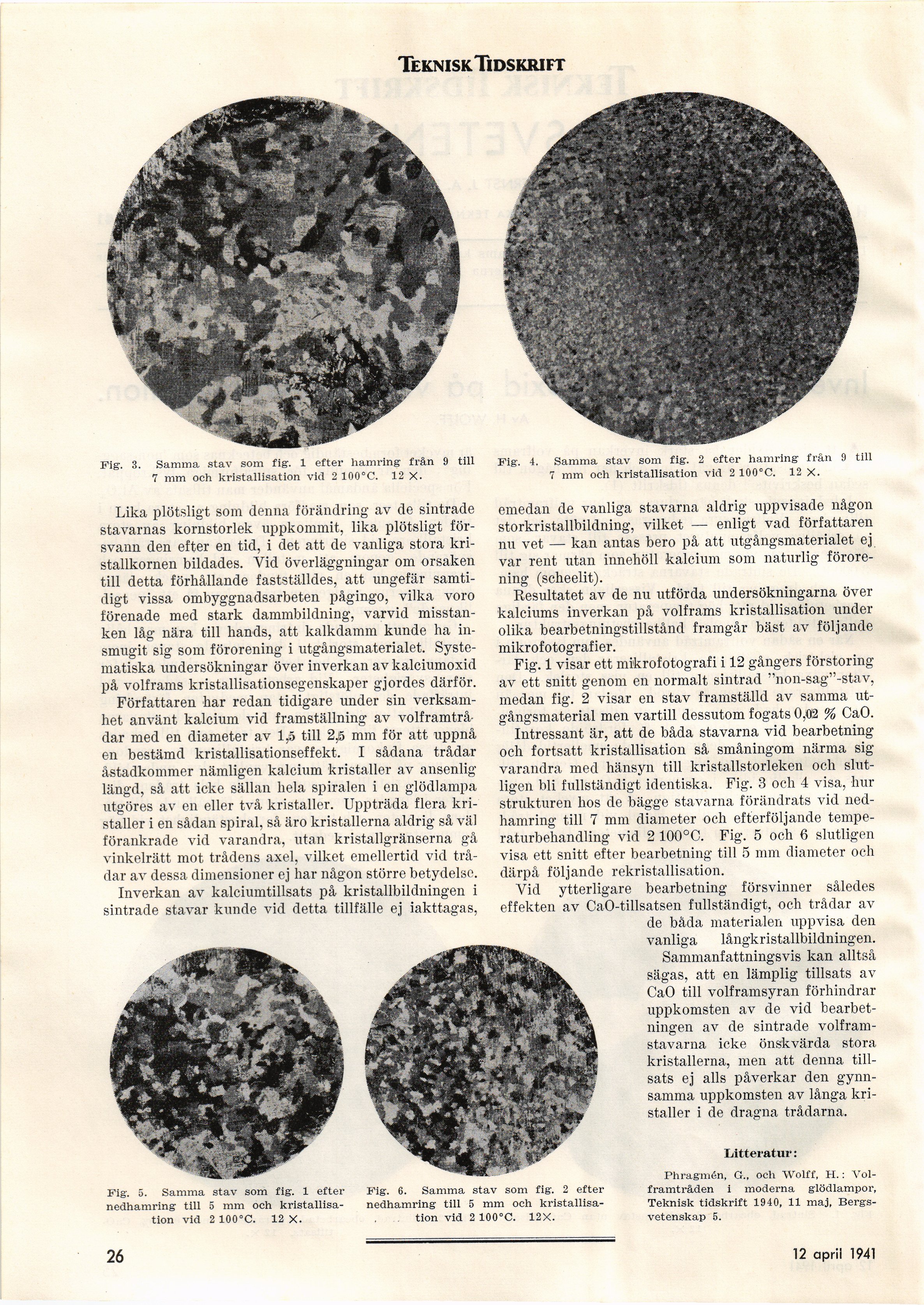

Fig. 3. Samma stav som fig. 1 efter hamring från 9 till
7 mm och kristallisation vid 2 100°C. 12 X.
Lika plötsligt som denna förändring av de sintrade
stavarnas kornstorlek uppkommit, lika plötsligt
försvann den efter en tid, i det att de vanliga stora
kristallkornen bildades. Vid överläggningar om orsaken
till detta förhållande fastställdes, att ungefär
samtidigt vissa ombyggnadsarbeten pågingo, vilka voro
förenade med stark dammbildning, varvid
misstanken låg nära till hands, att kalkdamm kunde ha
insmugit sig som förorening i utgångsmaterialet.
Systematiska undersökningar över inverkan av kalciumoxid
på volframs kristallisationsegenskaper gjordes därför.
Författaren har redan tidigare under sin
verksamhet använt kalcium vid framställning av
volframtrå-dar med en diameter av till 2ß mm för att uppnå
en bestämd kristallisationseffekt. I sådana trådar
åstadkommer nämligen kalcium kristaller av ansenlig
längd, så att icke sällan hela spiralen i en glödlampa
utgöres av en eller två kristaller. Uppträda flera
kristaller i en sådan spiral, så äro kristallerna aldrig så väl
förankrade vid varandra, utan kristallgränserna gå
vinkelrätt mot trådens axel, vilket emellertid vid
trådar av dessa dimensioner ej har någon större betydelse.
Inverkan av kalciumtillsats på kristallbildningen i
sintrade stavar kunde vid detta tillfälle ej iakttagas,
Fig. 4. Samma stav som fig. 2 efter hamring från 9 till
7 mm och kristallisation vid 2 100°C. 12 X.
emedan de vanliga stavarna aldrig uppvisade någon
storkristallbildning, vilket — enligt vad författaren
nu vet — kan antas bero på att utgångsmaterialet ej
var rent utan innehöll kalcium som naturlig
förorening (scheelit).
Resultatet av de nu utförda undersökningarna över
kalciums inverkan på volframs kristallisation under
olika bearbetningstillstånd framgår bäst av följande
mikrofotografier.
Fig. 1 visar ett mikrofotografi i 12 gångers förstoring
av ett snitt genom en normalt sintrad "non-sag"-stav,
medan fig. 2 visar en stav framställd av samma
utgångsmaterial men vartill dessutom fogats 0,«2 % CaO.
Intressant är, att de båda stavarna vid bearbetning
och fortsatt kristallisation så småningom närma sig
varandra med hänsyn till kristallstorleken och
slutligen bli fullständigt identiska. Fig. 3 och 4 visa, hur
strukturen lios de bägge stavarna förändrats vid
ned-hamring till 7 mm diameter och efterföljande
temperaturbehandling vid 2 100°C. Fig. 5 och 6 slutligen
visa ett snitt efter bearbetning till 5 mm diameter och
därpå följande rekristallisation.
Vid ytterligare bearbetning försvinner således
effekten av CaO-tillsatsen fullständigt, och trådar av
de båda materialen uppvisa den
vanliga långkristallbildningen.
Sammanfattningsvis kan alltså
sägas, att en lämplig tillsats av
CaO till volframsyran förhindrar
uppkomsten av de vid
bearbetningen av de sintrade
volfram-stavarna icke önskvärda stora
kristallerna, men att denna
tillsats ej alls påverkar den
gynnsamma uppkomsten av långa
kristaller i de dragna trådarna.
Fig. 5. Samma stav som fig. 1 efter
nedhamring till 5 mm och
kristallisation vid 2 100°C. 12 X.
Fig. 6. Samma stav som fig. 2 efter
nedhamring till 5 mm och
kristallisation vid 2 100-C. 12X.
Litteratur:
Phragmén, G., och Wolff, H.:
Vol-framtråden i moderna glödlampor,
Teknisk tidskrift 1940, 11 maj,
Bergsvetenskap 5.
26
12 april 1941
<< prev. page << föreg. sida << >> nästa sida >> next page >>
