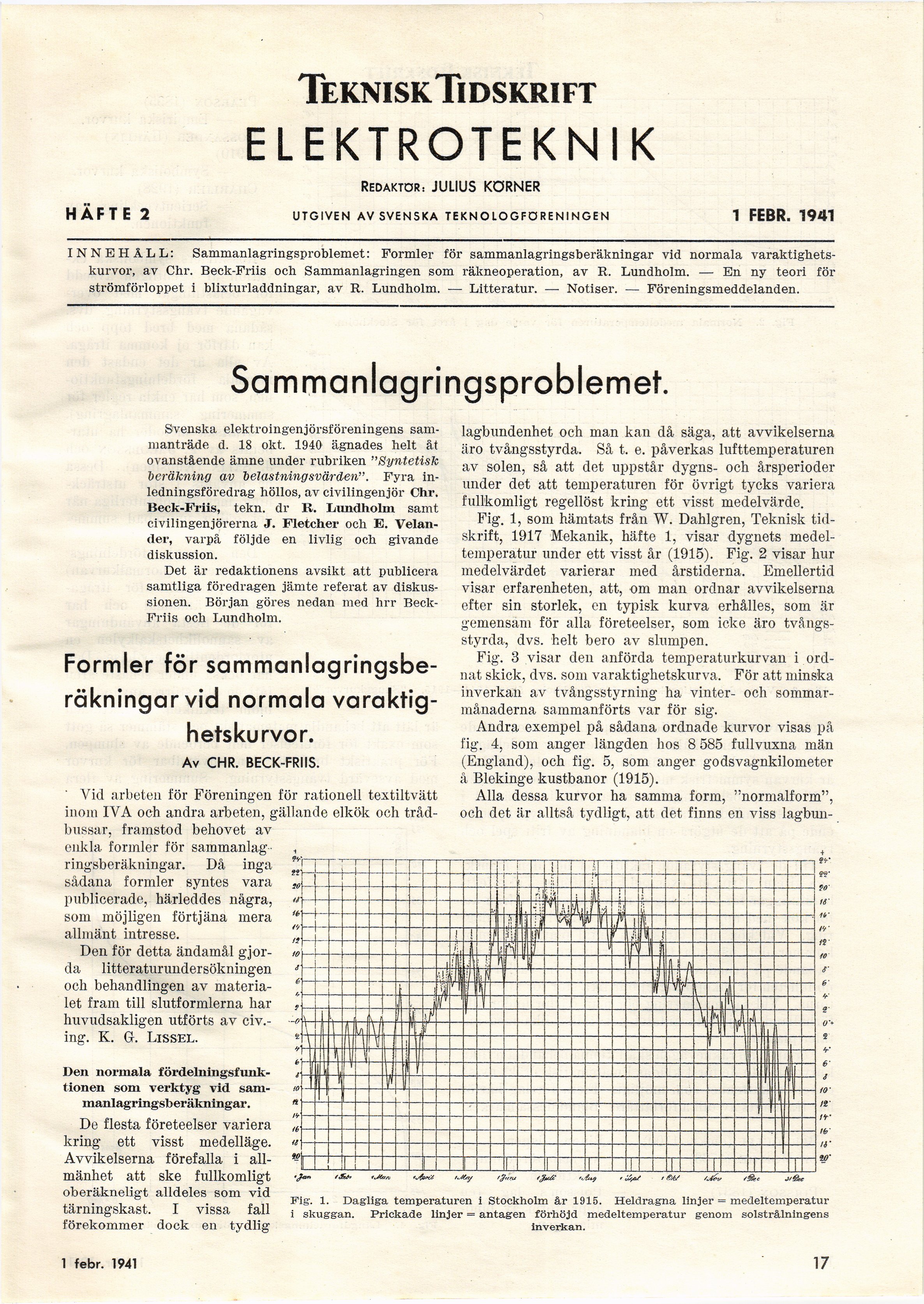

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

HÄFTE 2

TekniskTidskrift

ELEKTROTEKNIK

Redaktör: JULIUS KÖRNER

utgiven av svenska teknologföreningen

1 FEBR. 1941

INNEHÅLL: Sammanlagringsproblemet: Formler för sammanlagringsberäkningar vid normala
varaktighets-kurvor, av Chr. Beck-Friis och Sammanlagringen som räkneoperation, av E. Lundholm. — En ny teori för
strömförloppet i blixturladdningar, av R. Lundholm. — Litteratur. — Notiser. — Föreningsmeddelanden.

Sammanlagringsproblemet.

Svenska elektroingenjörsföreningens
sammanträde d. 18 okt. 1940 ägnades helt åt
ovanstående ämne under rubriken "Syntetisk
beräkning av belastningsvär&en". Fyra
inledningsföredrag höllos, av civilingenjör Chr.
Beck-Friis, tekn. dr R. Lundholm samt
civilingenjörerna j. Fletcher och E.
Velander, varpå följde en livlig och givande
diskussion.

Det är redaktionens avsikt att publicera
samtliga föredragen jämte referat av
diskussionen. Början göres nedan med hrr
Beck-Friis och Lundholm.

Formler för
sammanlagringsberäkningar vid normala
varaktighetskurvor.

Av CHR. BECK-FRIIS.

’ Viel arbeten för Föreningen för rationell textiltvätt
inoin IVA oeh andra arbeten, gällande elkök och
trådbussar, framstod behovet av
enkla formler för sammanlag ,
ringsberäkningar. Då inga
sådana formler syntes vara
publicerade, härleddes några,
som möjligen förtjäna mera
allmänt intresse.

Den för detta ändamål
gjorda litteraturundersökningen
och behandlingen av
materialet fram till slutformlerna har
huvudsakligen utförts av
civ.-ing. K. G. Lissel.

lagbundenhet och man kan då säga, att avvikelserna
äro tvångsstyrda. Så t. e. påverkas lufttemperaturen
av solen, så att det uppstår dygns- och årsperioder
under det att temperaturen för övrigt tycks variera
fullkomligt regellöst kring ett visst medelvärde.

Fig. 1, som hämtats från W. Dahlgren, Teknisk
tidskrift, 1917 Mekanik, häfte 1, visar dygnets
medeltemperatur under ett visst år (1915). Fig. 2 visar hur
medelvärdet varierar med årstiderna. Emellertid
visar erfarenheten, att, om man ordnar avvikelserna
efter sin storlek, en typisk kurva erhålles, som är
gemensam för alla företeelser, som icke äro
tvångsstyrda, dvs. helt bero av slumpen.

Fig. 8 visar den anförda temperaturkurvan i
ordnat skick, dvs. som varaktighetskurva. För att minska
inverkan av tvångsstyrning ha vinter- och
sommarmånaderna sammanförts var för sig.

Andra exempel på sådana ordnade kurvor visas på
fig. 4, som anger längden hos 8 585 fullvuxna män
(England), och fig. 5, som anger godsvagnkilometer
å Blekinge kustbanor (1915).

Alla dessa kurvor ha samma form, "normalform",
och det är alltså tydligt, att det finns en viss lagbun-

Den normala
fördelningsfunktionen som verktyg vid
sammanlagringsberäkningar.

De flesta företeelser variera
kring ett visst medelläge.
Avvikelserna förefalla i
allmänhet att ske fullkomligt
oberäkneligt alldeles som vid
tärningskast. I vissa fall
förekommer dock en tydlig

Fig. 1. Dagliga temperaturen i Stockholm år 1915. Heldragna linjer = medeltemperatur
i skuggan. Prickade linjer = antagen förhöjd medeltemperatur genom solstrålningens

inverkan.

1 febr. 1941

17
