Mekanik.

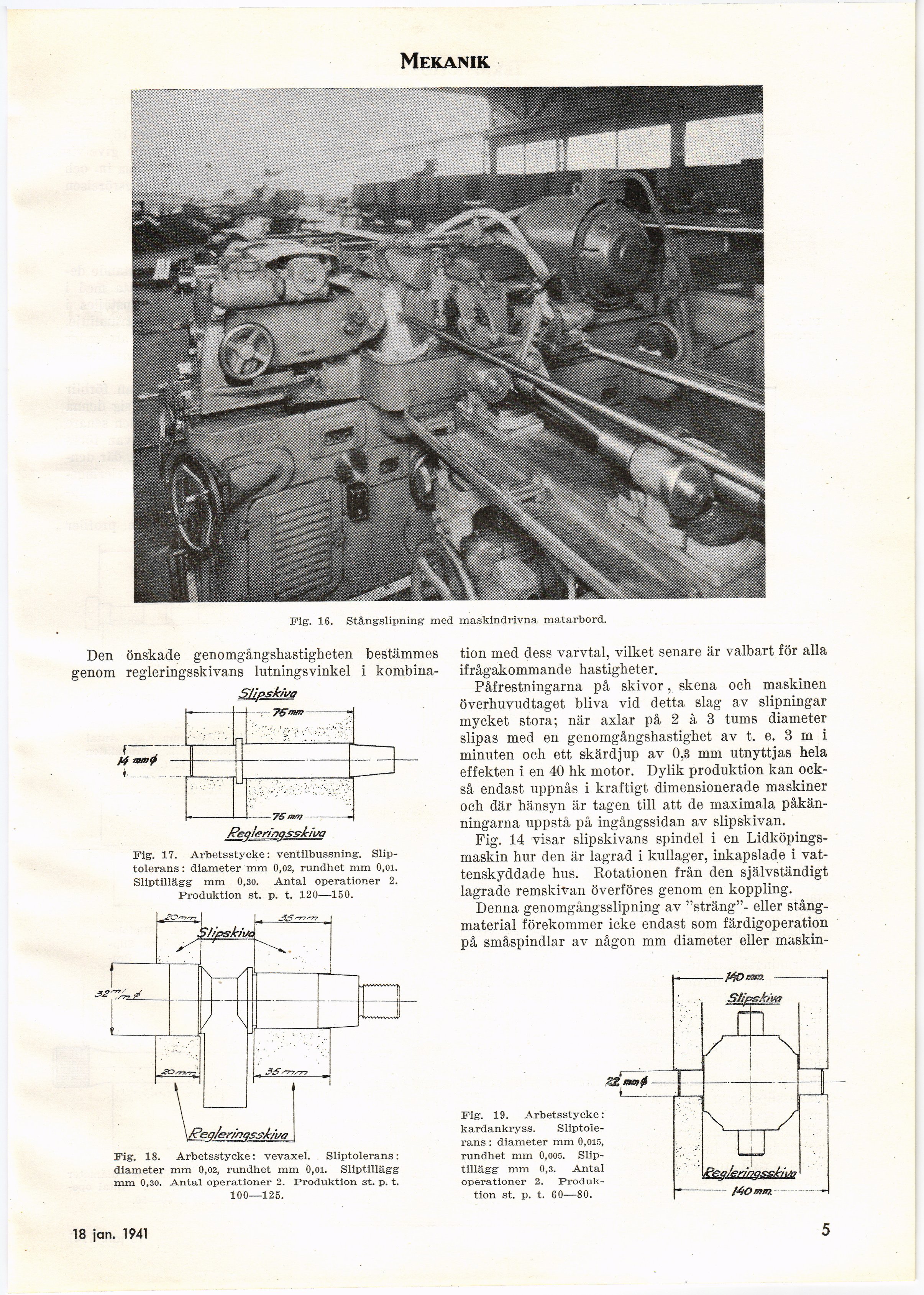

Fig. 16. Stångslipning med maskindrivna niatarbord.

Den önskade genomgångshastigheten bestämmes
genom regleringsskivans lutningsvinkel i kombina-

SHpskii/a

— 7&mm–

f"
K

-75 mm

/Peglermpsskiva

Fig. 17. Arbetsstycke: ventilbussning.
Sliptolerans : diameter mm 0,02, rundhet mm 0,oi.
Sliptillägg mm 0,30. Antal operationer 2.
Produktion st. p. t. 120—150.



Fig. 18. Arbetsstycke: vevaxel. Sliptolerans:
diameter mm 0,02, rundhet mm Ö,oi. Sliptillägg
mm 0,30. Antal operationer 2. Produktion st. p. t.

100—125.

tion med dess varvtal, vilket senare är valbart för alla
ifrågakommande hastigheter.

Påfrestningarna på skivor, skena och maskinen
överhuvudtaget bliva vid detta slag av slipningar
mycket stora; när axlar på 2 à 3 tums diameter
slipas med en genomgångshastighet av t. e. 3 m i
minuten och ett skärdjup av 0,3 mm utnyttjas hela
effekten i en 40 hk motor. Dylik produktion kan
också endast uppnås i kraftigt dimensionerade maskiner
och där hänsyn är tagen till att de maximala
påkänningarna uppstå på ingångssidan av slipskivan.

Fig. 14 visar slipskivans spindel i en
Lidköpingsmaskin hur den är lagrad i kullager, inkapslade i
vat-tenskyddade hus. Rotationen från den självständigt
lagrade remskivan överföres genom en koppling.

Denna genomgångsslipning av "sträng"- eller
stångmaterial förekommer icke endast som färdigoperation
på småspindlar av någon mm diameter eller maskin-

—.-J^Omn. –-

ZZnmfl

Fig. 19. Arbetsstycke:
kardankryss.
Sliptoie-rans : diameter mm 0,015,
rundhet mm 0,oo5.
Sliptillägg mm 0,3. Antal
operationer 2.
Produktion st. p. t. 60—80.

Slipskiva

/



•r/o
fäOmm.

18 jan. 1941 7
