Mekanik.

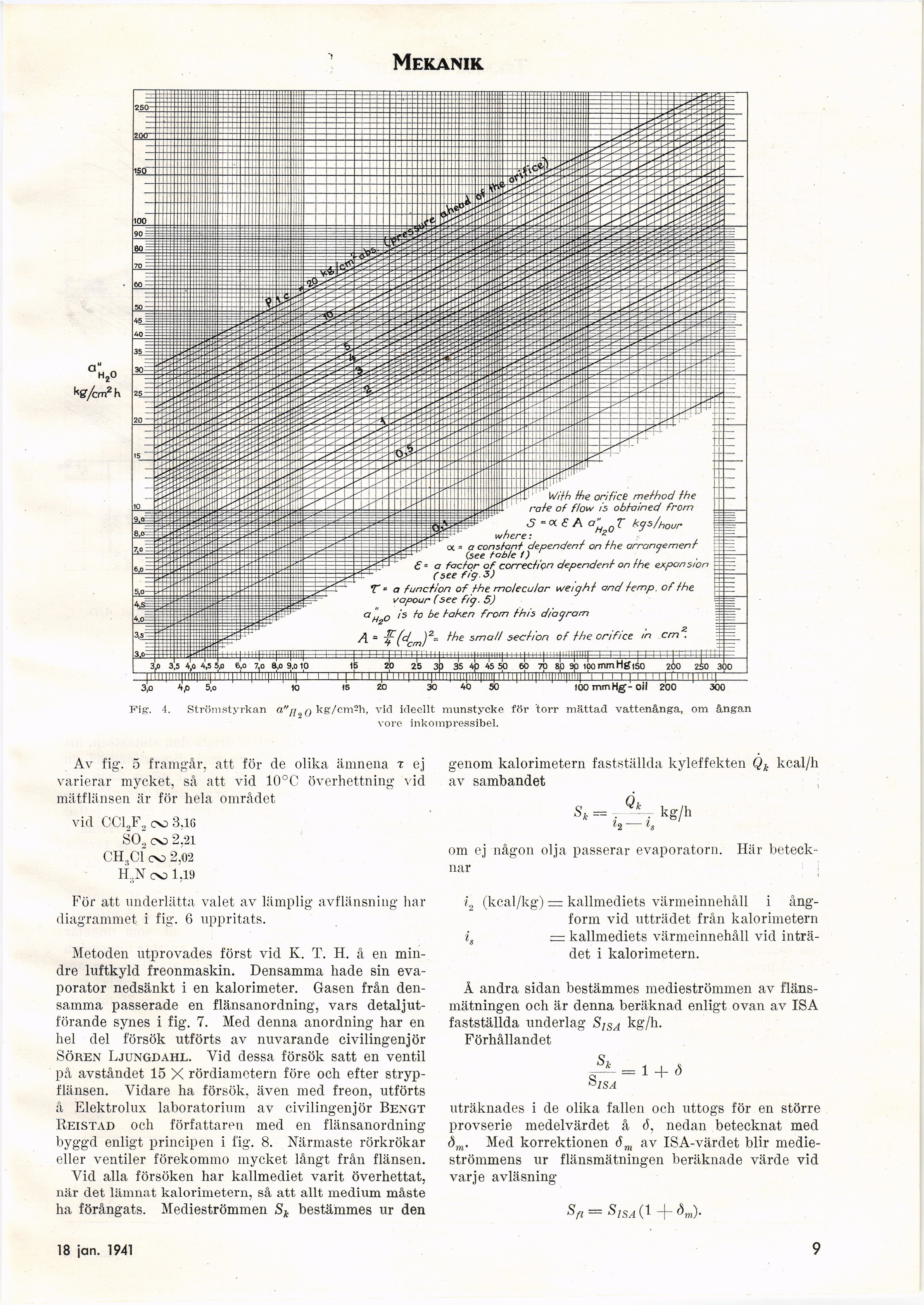

Fig. 4.
With the orificE method the
rate of fiow is obtained from
3 ~<X£ A a"H 0T kjs/hour
jt/here: 2
■ = a constant dependent ön the arranqemenr
(see fabie t) ’
£= a factor of correctipn dependent ön the expansion
Csee fig. 3)
T * a function of the moiecutar weight and temp. of the
vapour (see fiy. 5)
i ø is to be taken from this dia jram
the smait section of the orifice in cm*
Strömstyrkan q kg/cm-h, vid ideellt munstycke för ’torr mattad vattenånga, om ångan
vore inkompressibel.
Av fig. 5 framgår, att för de olika ämnena x ej
varierar mycket, så att vid 10°C överhettning vid
mätflänsen är för hela området
vid CC1„F, oo 3.16
SO: oo 2,21
CH3C1 oo 2,02
H..N cv> 1,19
För att underlätta valet av lämplig avflänsniug har
diagrammet i fig. 6 uppritats.
Metoden utprovades först vid K. T. H. å en
mindre luftkyld freonmaskin. Densamma hade sin
evaporator nedsänkt i en kalorimeter. Gasen från
densamma passerade en flänsanordning, vars
detaljutförande synes i fig. 7. Med denna anordning har en
hel del försök utförts av nuvarande civilingenjör
Sören Ljungdahl. Vid dessa försök satt en ventil
på avståndet 15 X rördiametern före och efter
stryp-flänsen. Vidare ha försök, även med freon, utförts
å Elektrolux laboratorium av civilingenjör Bengt
Reistad och författaren med en flänsanordning
byggd enligt principen i fig. 8. Närmaste rörkrökar
eller ventiler förekommo mycket långt från flänsen.
Vid alla försöken har kallmediet varit överhettat,
när det lämnat kalorimetern, så att allt medium måste
ha förångats. Medieströmmen Sk bestämmes ur den
genom kalorimetern fastställda kyleffekten kcal/h
av sambandet
Sk= Qk . kg/h
»2- ls
om ej någon olja passerar evaporatorn. Här
betecknar
i2 (kcal/kg) = kallmediets värmeinnehåll i
ångform vid utträdet från kalorimetern
i, kallmediets värmeinnehåll vid inträ-
det i kalorimetern.
Å andra sidan bestämmes medieströmmen av
fläns-mätningen och är denna beräknad enligt ovan av ISA
fastställda underlag S,SA kg/h.
Förhållandet
S/,.
&1SA
1 + à
uträknades i de olika fallen ocli uttogs för en större
provserie medelvärdet å 6, nedan betecknat med
åm. Med korrektionen 6m av ISA-värdet blir
medieströmmens ur flänsmätningen beräknade värde vid
varje avläsning
Sfi = SjSA (1 -J- dm).
18 jan. 1941
