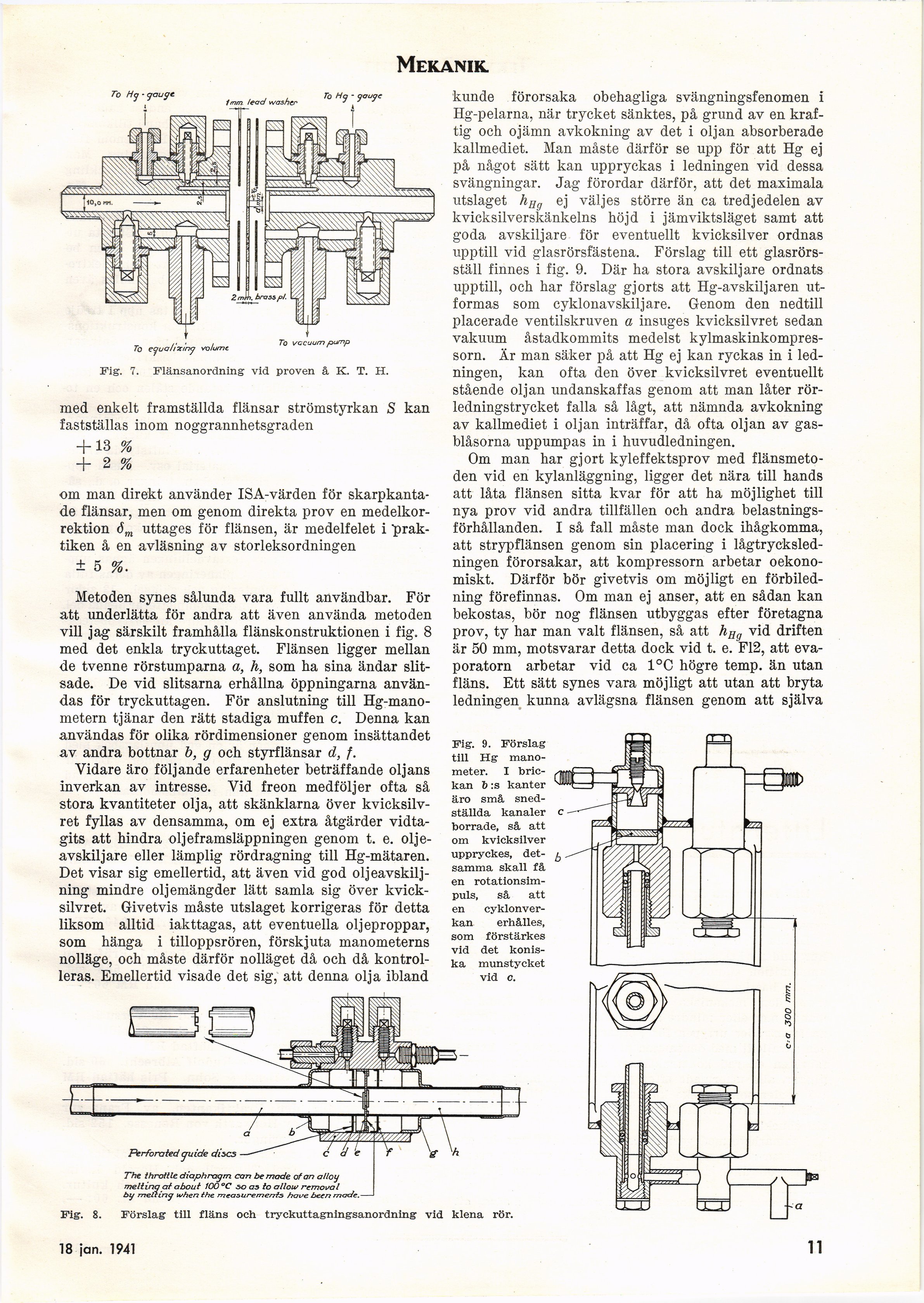

Mekanik.
To Hj ■ jauffe
Imm tead washer
To Hj - jauye
To vacuum pump
To ejua/ixinj vo/ume
Fig. 1. Flänsanordning vid proven å K. T. H.
med enkelt framställda flänsar strömstyrkan S kan
fastställas inom noggrannhetsgraden
+ 13 %
+ 2 %
om man direkt använder ISA-värden för
skarpkantade flänsar, men om genom direkta prov en
medelkorrektion 6m uttages för flänsen, är medelfelet i
praktiken å en avläsning av storleksordningen
± 5 %.
Metoden synes sålunda vara fullt användbar. För
att underlätta för andra att även använda metoden
vill jag särskilt framhålla flänskonstruktionen i fig. 8
med det enkla tryckuttaget. Flänsen ligger mellan
de tvenne rörstumparna a, h, som ha sina ändar
slitsade. De vid slitsarna erhållna öppningarna
användas för tryckuttagen. För anslutning till
Hg-mano-metern tjänar den rätt stadiga muffen c. Denna kan
användas för olika rördimensioner genom insättandet
av andra bottnar b, g och styrflänsar d, †.
Vidare äro följande erfarenheter beträffande oljans
inverkan av intresse. Vid freon medföljer ofta så
stora kvantiteter olja, att skänklarna över
kvicksilvret fyllas av densamma, om ej extra åtgärder
vidtagits att hindra oljeframsläppningen genom t. e.
olje-avskiljare eller lämplig rördragning till Hg-mätaren.
Det visar sig emellertid, att även vid god
oljeavskilj-ning mindre oljemängder lätt samla sig över
kvicksilvret. Givetvis måste utslaget korrigeras för detta
liksom alltid iakttagas, att eventuella oljeproppar,
som hänga i tilloppsrören, förskjuta manometerns
nolläge, och måste därför nolläget då och då
kontrolleras. Emellertid visade det sig, att denna olja ibland
kunde förorsaka obehagliga svängningsfenomen i
Hg-pelarna, när trycket sänktes, på grund av en
kraftig och ojämn avkokning av det i oljan absorberade
kallmediet. Man måste därför se upp för att Hg ej
på något sätt kan uppryckas i ledningen vid dessa
svängningar. Jag förordar därför, att det maximala
utslaget hHg ej väljes större än ca tredjedelen av
kvicksilverskänkelns höjd i jämviktsläget samt att
goda avskiljare för eventuellt kvicksilver ordnas
upptill vid glasrörsfästena. Förslag till ett
glasrörs-ställ finnes i fig. 9. Där ha stora avskiljare ordnats
upptill, och har förslag gjorts att Hg-avskiljaren
utformas som cyklonavskiljare. Genom den nedtill
placerade ventilskruven a insuges kvicksilvret sedan
vakuum åstadkommits medelst
kylmaskinkompres-sorn. Är man säker på att Hg ej kan ryckas in i
ledningen, kan ofta den över kvicksilvret eventuellt
stående oljan undanskaffas genom att man låter
rörledningstrycket falla så lågt, att nämnda avkokning
av kallmediet i oljan inträffar, då ofta oljan av
gas-blåsorna uppumpas in i huvudledningen.
Om man har gjort kyleffektsprov med
flänsmeto-den vid en kylanläggning, ligger det nära till hands
att låta flänsen sitta kvar för att ha möjlighet till
nya prov vid andra tillfällen och andra
belastningsförhållanden. I så fall måste man dock ihågkomma,
att strypflänsen genom sin placering i
lågtrycksledningen förorsakar, att kompressorn arbetar
oekonomiskt. Därför bör givetvis om möjligt en
förbiledning förefinnas. Om man ej anser, att en sådan kan
bekostas, bör nog flänsen utbyggas efter företagna
prov, ty har man valt flänsen, så att hHg vid driften
är 50 mm, motsvarar detta dock vid t. e. F12, att
evaporatorn arbetar vid ca 1°C högre temp. än utan
fläns. Ett sätt synes vara möjligt att utan att bryta
ledningen kunna avlägsna flänsen genom att själva
Fig. 9. Förslag
till Hg
manometer. I
brickan & :s kanter
äro små
snedställda kanaler
borrade, så att
om kvicksilver
uppryckes,
detsamma skall få
en
rotationsimpuls, så att
en
eyklonver-kan erhålles,
som förstärkes
vid det
koniska munstycket
vid c.
Fig. 8.
Perforated yuide discs -
The throllte diaphrajm can be made of an a Hoj
melting at about 100 "C 30 as to allow removal
by rneltinj when the measurements have been made.-
Förslag till fläns och tryckuttagningsanordning vid klena rör.
18 jan. 1941
11
