Mekanik.

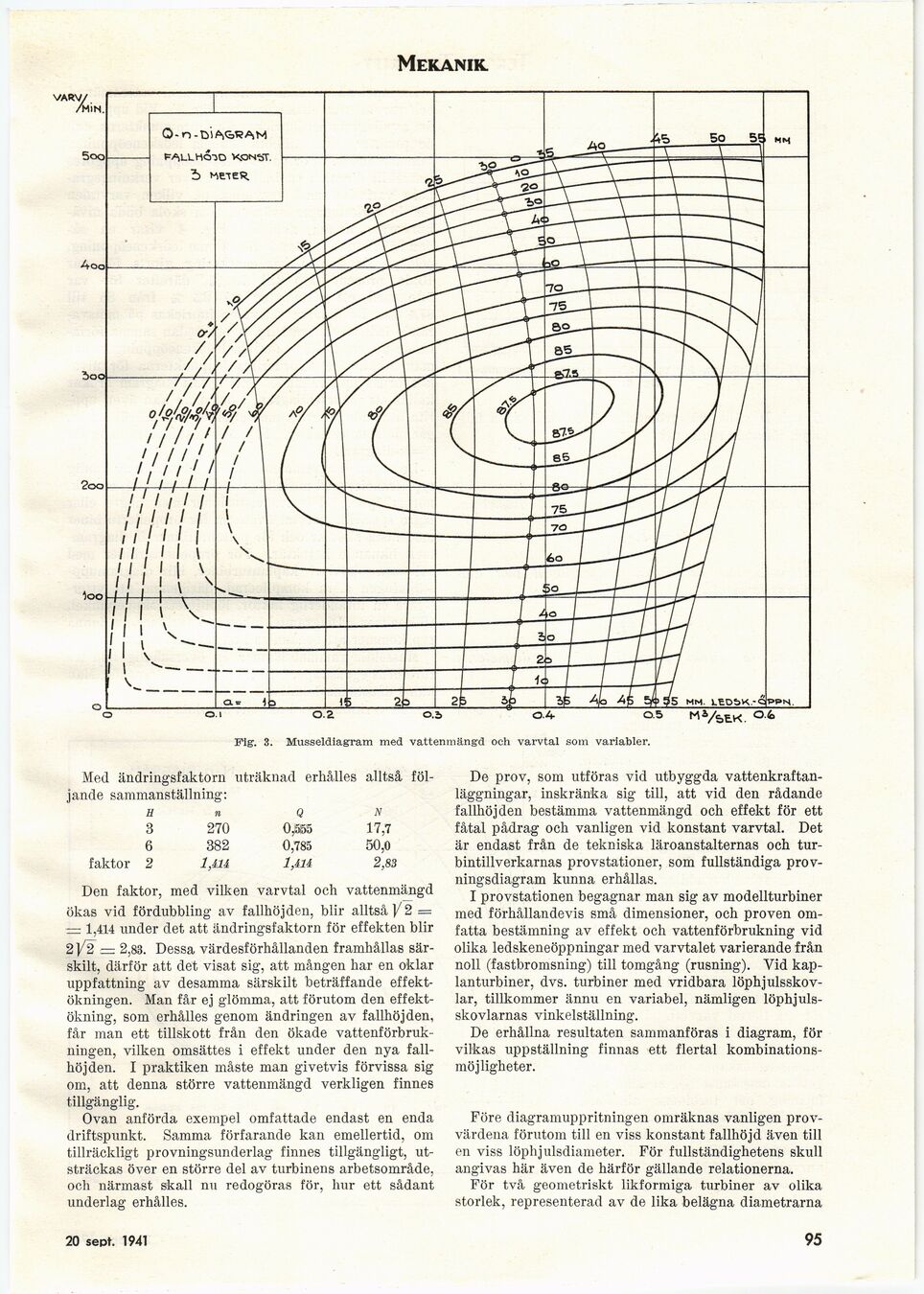

Fig. 3. Musseldiagram med vattenmängd och varvtal som variabler.

Med ändringsfaktorn uträknad erhålles alltså
följande sammanställning:

H n Q N
3 270 0,5155 17,7
6 382 0,785 50,0
faktor 2 1,414 1,414 2,83

Den faktor, med vilken varvtal och vattenmängd
ökas vid fördubbling av fallhöjden, blir alltså)/2 =
— 1,414 under det att ändringsfaktorn för effekten blir
2J/2 = 2,88. Dessa värdesförhållanden framhållas
särskilt, därför att det visat sig, att mången har en oklar
uppfattning av desamma särskilt beträffande
effektökningen. Man får ej glömma, att förutom den
effektökning, som erhålles genom ändringen av fallhöjden,
får man ett tillskott från den ökade
vattenförbrukningen, vilken omsattes i effekt under den nya
fallhöjden. I praktiken måste man givetvis förvissa sig
om, att denna större vattenmängd verkligen finnes
tillgänglig.

Ovan anförda exempel omfattade endast en enda
driftspunkt. Samma förfarande kan emellertid, om
tillräckligt provningsunderlag finnes tillgängligt,
utsträckas över en större del av turbinens arbetsområde,
och närmast skall nu redogöras för, hur ett sådant
underlag erhålles.

De prov, som utföras vid utbyggda
vattenkraftanläggningar, inskränka sig till, att vid den rådande
fallhöjden bestämma vattenmängd och effekt för ett
fåtal pådrag och vanligen vid konstant varvtal. Det
är endast från de tekniska läroanstalternas och
tur-bintillverkarnas provstationer, som fullständiga
provningsdiagram kunna erhållas.

I provstationen begagnar man sig av modellturbiner
med förhållandevis små dimensioner, och proven
omfatta bestämning av effekt och vattenförbrukning vid
olika ledskeneöppningar med varvtalet varierande från
noll (fastbromsning) till tomgång (rusning). Vid
kaplanturbiner, dvs. turbiner med vridbara
löphjulsskov-lar, tillkommer ännu en variabel, nämligen
löphjuls-skovlarnas vinkelställning.

De erhållna resultaten sammanföras i diagram, för
vilkas uppställning finnas ett flertal
kombinationsmöjligheter.

Fore diagramuppritningen omräknas vanligen
provvärdena förutom till en viss konstant fallhöjd även till
en viss löphjulsdiameter. För fullständighetens skull
angivas här även de härför gällande relationerna.

För två geometriskt likformiga turbiner av olika
storlek, representerad av de lika belägna diametrarna

20 sept. 1941

95
