Skeppsbyggnadskonst och Flygteknik

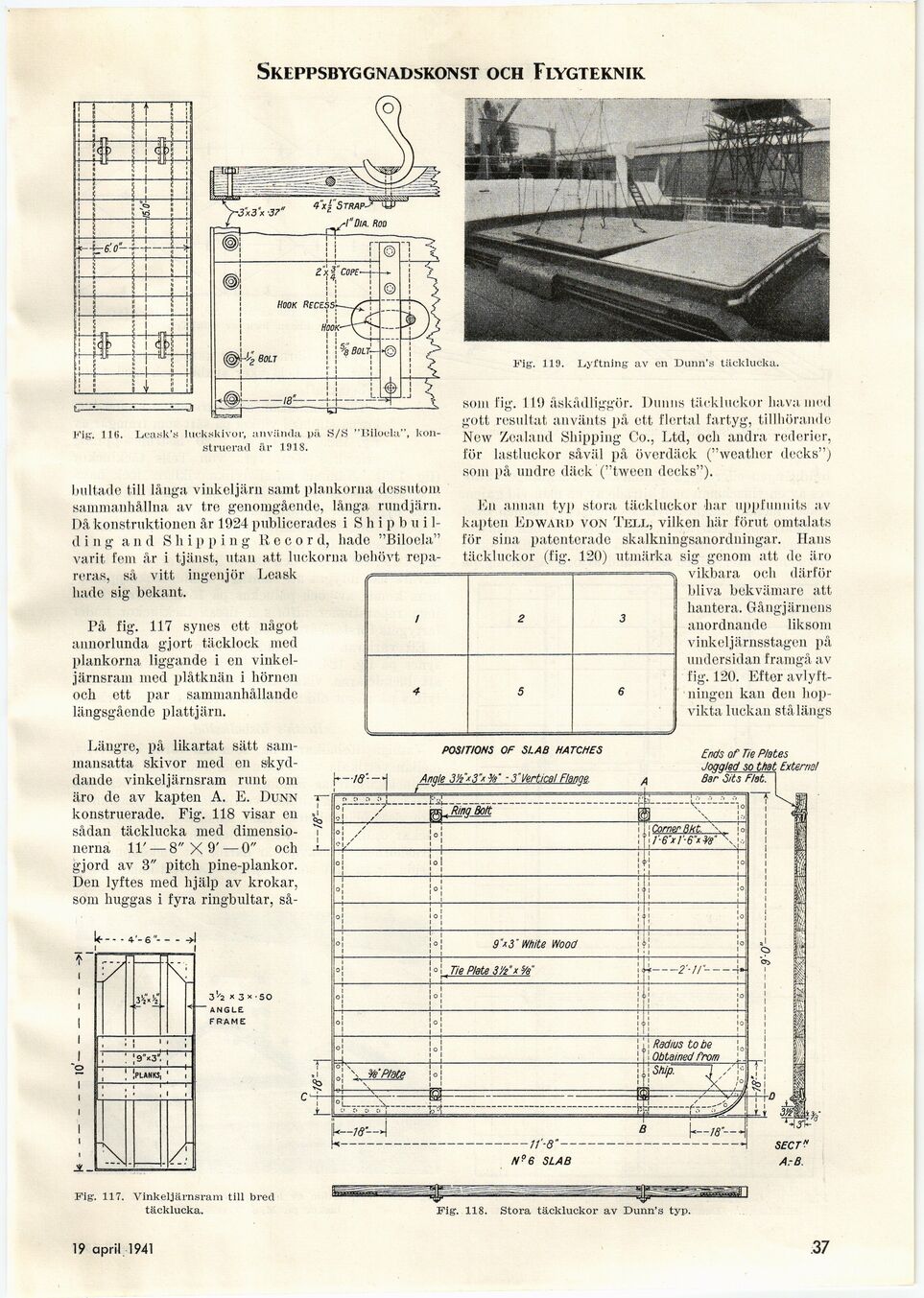

Fig. 116. Leask’8 luckskivor, använda pä S/S "Biloela",
konstruerad år 1918.

Iniltade till långa viiikeljärn samt plankorna dessutom
sammanhållna av tre genomgående, långa rundjärn.
Då konstruktionen år 1924 publicerades i
Shipbuil-d ing and S h i p p i n g R e c o r d, hade "Biloela"
varit fem år i tjänst, utan att luckorna behövt
repareras, så vitt ingenjör Leask
hade sig bekant.

På fig. 117 synes ett något
annorlunda gjort täcklock med
plankorna liggande i en
vinkel-järnsram med plåtknän i hörnen
och ett par sammanhållande
längsgående plattjärn.

som fig. 119 åskådliggör. Duuns täckluckor liava med
gott resultat använts på ett flertal fartyg, tillhörande
New Zealand Shipping Co., Ltd, och andra rederier,
för lastluckor såväl på överdäck ("weatlier (lecks")
som på undre däck ("tween decks").

Kn annan typ stora täckluckor liar uppfunnits av
kapten Edwakd von Tell, vilken lüir förut omtalats
för sina patenterade skalkningsanordningar. Hans
täckluckor (fig. 120) utmärka sig genom att de äro

vikbara och därför
bliva bekvämare att
hantera. Gångjärnens
anordnande liksom
vinkeljärnsstagen på
undersidan framgå av
fig. .120. Efter
avlyft-niiigen kan den
hopvikta luckan stålängs

Fig. 119. Lyftning av en Dunn’s täcklucka.

Fig. 117. Vinkeljärnsram till bred
täcklucka.

Fig. 118. Stora täckluckor av Duntfs typ.

Längre, på likartat sätt
sammansatta skivor med en
skyddande vinkeljärnsram runt om
äro de av kapten A. E. Dunn
konstruerade. Fig. 118 visar en
sådan täcklucka med
dimensionerna 11’ — 8" X 9’ — 0" och
gjord av 3" pitch pine-plankor.
Den lyftes med hjälp av krokar,
som huggas i fyra ringbultar, så-

19 april 1941

37
