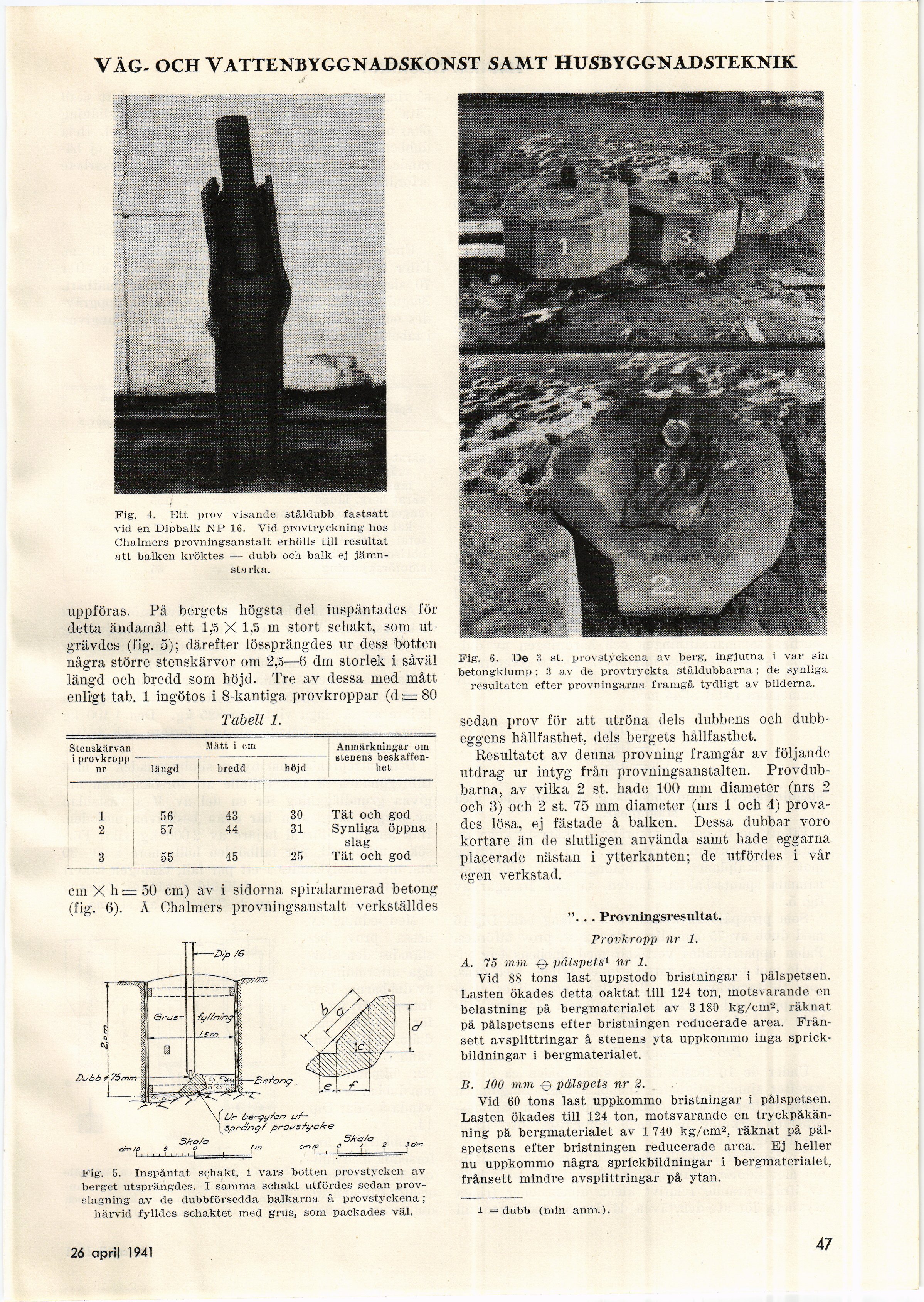

VÄG- OCH VATTENBYGGNADSKONST SAMT HUSBYGGN ADSTEKNIK
Fig’. 4. Ett prov visande ståldubb fastsatt
vid en Dipbalk NP 16. Vid provtryckning hos
Chalmers provningsanstalt erhölls till resultat
att balken kröktes — dubb och balk ej
jämnstarka.
uppföras. På bergets högsta del inspåntades för
detta ändamål ett 1,5 X 1,5 m stort schakt, som
utgrävdes (fig. 5); därefter lössprängdes ur dess botten
några större stenskärvor om 2,5—6 dm storlek i såväl
längd och bredd som höjd. Tre av dessa med mått
enligt tab, 1 ingötos i 8-kantiga provkroppar (d = 80
Tabell 1.
Stenskärvan Mått i cm Anmärkningar om stenens
beskaffenhet
nr längd bredd höjd
1 56 43 30 Tät och god
2 57 44 31 Synliga öppna j
slag
3 55 45 25 Tät och god
cm X h = 50 cm) av i sidorna spiralarmerad betong
(fig. 6). Å Chalmers provningsanstalt verkställdes
Fig. 5. Inspåntat schakt, i vars botten provstycken av
berget utsprängdes. X samma schakt utfördes sedan
provslagning av de dubbförsedda balkarna å provstyckena;
härvid fylldes schaktet med grus, som packades väl.
Fig. 6. De 3 st. provstyckena av berg, ingjutna i var sin
betongklump; 3 av de provtryckta ståldubbarna; de synliga
resultaten efter provningarna framgå tydligt av bilderna.
sedan prov för att utröna dels dubbens och
dubbeggens hållfasthet, dels bergets hållfasthet.
Resultatet av denna provning framgår av följande
utdrag ur intyg från provningsanstalten.
Provdubbarna, av vilka 2 st. hade 100 mm diameter (nrs 2
och 3) och 2 st. 75 mm diameter (nrs 1 och 4)
provades lösa, ej fästade å balken. Dessa dubbar voro
kortare än de slutligen använda samt hade eggarna
placerade nästan i ytterkanten; de utfördes i vår
egen verkstad.
". . . Provningsresultat.
Provkropp nr 1.
A. 75 mm -©■ pålspets1 nr 1.
Vid 88 tons last uppstodo bristningar i pålspetsen.
Lasten ökades detta oaktat till 124 ton, motsvarande en
belastning på bergmaterialet av 3 180 kg/cm-, räknat
på pålspetsens efter bristningen reducerade area.
Frånsett avsplittringar å stenens yta uppkommo inga
sprickbildningar i bergmaterialet.
B. 100 mm -©• pålspets nr 2.
Vid 60 tons last uppkommo bristningar i pålspetsen.
Lasten ökades till 124 ton, motsvarande en
tryckpåkän-ning på bergmaterialet av 1 740 kg/cnl2, räknat på
pålspetsens efter bristningen reducerade area. Ej heller
nu uppkommo några sprickbildningar i bergmaterialet,
frånsett mindre avsplittringar på ytan.
i = dubb (min anm.).
26 april 1941
47
