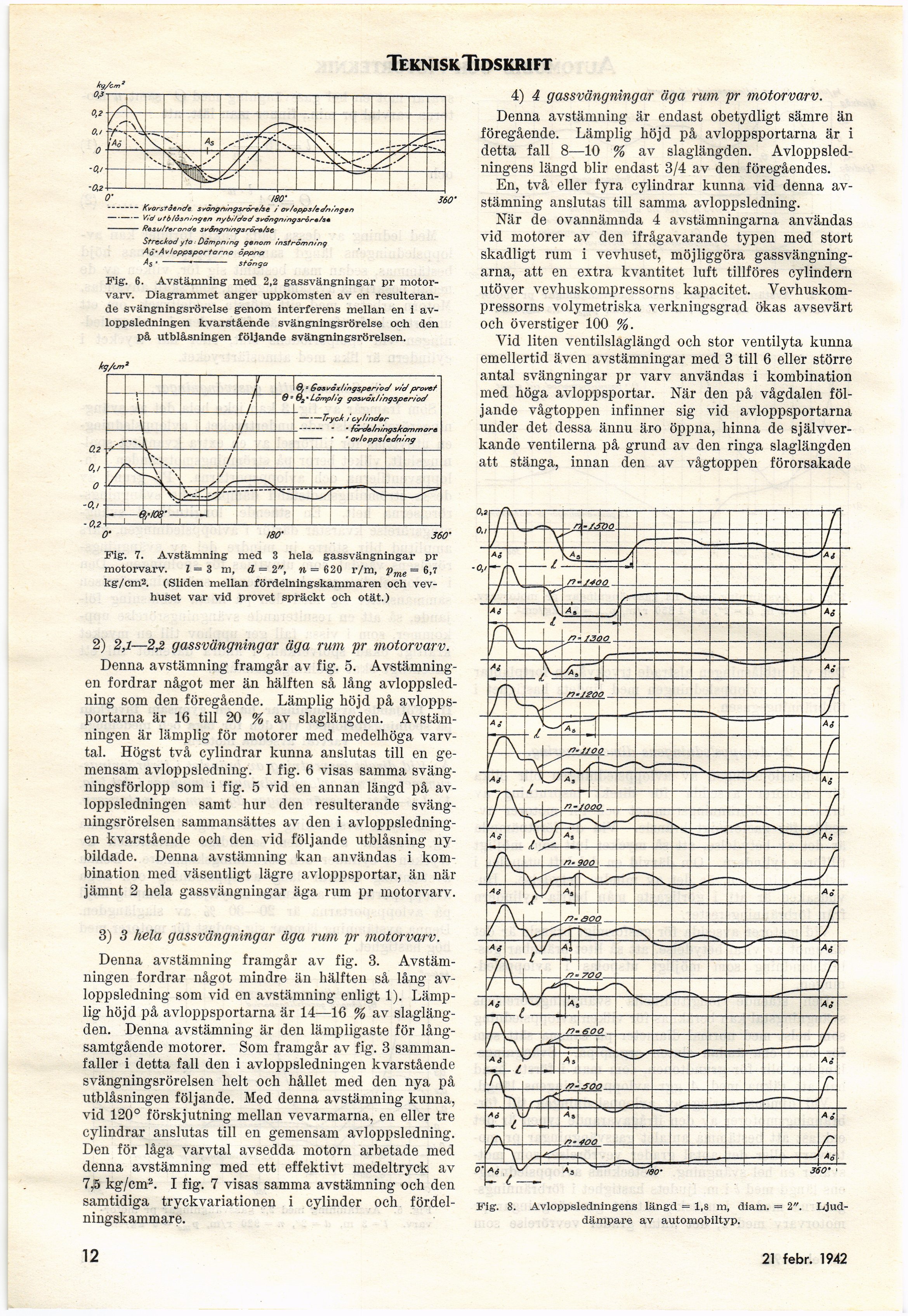

Teknisk Tidskrift
hA
OJ
o, i
Oj
o
■o./
-0,2
3
O’ _ 180• 360-
–––-Kvor±†àtnde svöngnmgsröre/se / on/opps/edntngen
––-Vid utblåsningen nytn/dod svöngn/ngsröra/s*
- Resulterande sfångnmgsröre/se
Streckad yta ■■ Dämpning genom inströmning
Aö-Avloppsportarna öppna
A$ • - *- stänga
Fig. 6. Avstämning med 2,2 gassvängningar pr
motorvarv. Diagrammet anger uppkomsten av en
resulterande svängningsrörelse genom interferens mellan en i
avloppsledningen kvarstående svängningsrörelse och den
på utblåsningen följande svängningsrörelsen.
■ G.- Gosvåxlingsperioe/ v/e/provef
6 = Lömp/Sg gosvÖK/ingsper/oe/
Tryck / cylinder
• förx/e/ningskammare
’ avloppsledning
360’
4) 4 gassvängningar äga rum pr motorvarv.
Denna avstämning är endast obetydligt sämre än
föregående. Lämplig höjd på avloppsportarna är i
detta fall 8—10 % av slagiängden.
Avloppsledningens längd blir endast 3/4 av den föregåendes.
En, två eller fyra cylindrar kunna vid denna
avstämning anslutas till samma avloppsledning.
När de ovannämnda 4 avstämningarna användas
vid motorer av den ifrågavarande typen med stort
skadligt rum i vevhuset, möjliggöra
gassvängningarna, att en extra kvantitet luft tillföres cylindern
utöver vevhuskompressorns kapacitet.
Vevhuskom-pressorns volymetriska verkningsgrad ökas avsevärt
och överstiger 100 %.
Yid liten ventilslaglängd och stor ventilyta kunna
emellertid även avstämningar med 3 till 6 eller större
antal svängningar pr varv användas i kombination
med höga avloppsportar. När den på vågdalen
följande vågtoppen infinner sig vid avloppsportarna
under det dessa ännu äro öppna, hinna de
självver-kande ventilerna på grund av den ringa slaglängden
att stänga, innan den av vågtoppen förorsakade
Fig. 7. Avstämning med 3 hela gassvängningar pr
motorvarv. I = 3 m, d = 2", rt = 620 r/m, pme = 6,7
kg/cnA (Sliden mellan fördelningskammaren och
vevhuset var vid provet spräckt och otät.)
2) 2,1—gassvängningar äga rum pr motorvarv.
Denna avstämning framgår av fig. 5.
Avstämningen fordrar något mer än hälften så lång
avloppsledning som den föregående. Lämplig höjd på
avlopps-portarna är 16 till 20 % av slaglängden.
Avstämningen är lämplig för motorer med medelhöga
varvtal. Högst två cylindrar kunna anslutas till en
gemensam avloppsledning. I fig. 6 visas samma
svängningsförlopp som i fig. 5 vid en annan längd på
avloppsledningen samt hur den resulterande
svängningsrörelsen sammansättes av den i
avloppsledningen kvarstående och den vid följande utblåsning
nybildade. Denna avstämning kan användas i
kombination med väsentligt lägre avloppsportar, än när
jämnt 2 hela gassvängningar äga rum pr motorvarv.
3) 3 hela gassvängningar äga rum pr motorvarv.
Denna avstämning framgår av fig. 3.
Avstämningen fordrar något mindre än hälften så lång
avloppsledning som vid en avstämning- enligt 1).
Lämplig höjd på avloppsportarna är 14—16 % av
slaglängden. Denna avstämning är den lämpligaste för
långsamtgående motorer. Som framgår av fig. 3
sammanfaller i detta fall den i avloppsledningen kvarstående
svängningsrörelsen helt och hållet med den nya på
utblåsningen följande. Med denna avstämning kunna,
vid 120° förskjutning mellan vevarmarna, en eller tre
cylindrar anslutas till en gemensam avloppsledning.
Den för låga varvtal avsedda motorn arbetade med
denna avstämning med ett effektivt medeltryck av
7,8 kg/cm2. I fig. 7 visas samma avstämning och den
samtidiga tryckvariationen i cylinder och
fördelningskammare.
8. Avloppsledningens längd = 1,8 m, diam. = 2"
dämpare av automobiltyp.
12
21 febr. 1942
