Teknisk Tidskrift
Fig-, 2.
som även maskinarbetet och
hopsättningen. Detta var år 1906. Maskinen gick.
En naturlig följd av dessa intressen
blev utbildning till ingenjör. Under
denna studietid måste det egna skapandet
hållas tillbaka. Men sedan studietiden
var till ända upptogs ånyo det gamla
intresset. Den 1906 konstruerade
förgasaremotorn omkonstruerades 1909 till
tändkulemotor och tillverkades i ett
mindre antal exemplar.
Året därefter, 1910, konstruerade den
unge Erik Larsson sin första
fyrtakt-förgasaremotor, en encylindrig typ med
styraxeln liggande vinkelrätt mot
vevaxeln och över denna, driven med
skruvväxel från vevaxeln. Båda ventilerna
voro styrda. Denna maskin slog igenom
och tillverkades i efter dåtida mått stora
serier, 25 åt gången.
Sedan dess har albinmotorn undergått
en fortlöpande utveckling och är
numera föremål för en betydande fabrikation,
lämnande levebröd åt en stor
arbetsstyrka. Jag vill här nedan giva en
beskrivning av den nuvarande
albinmotorns konstruktion och egenskaper.

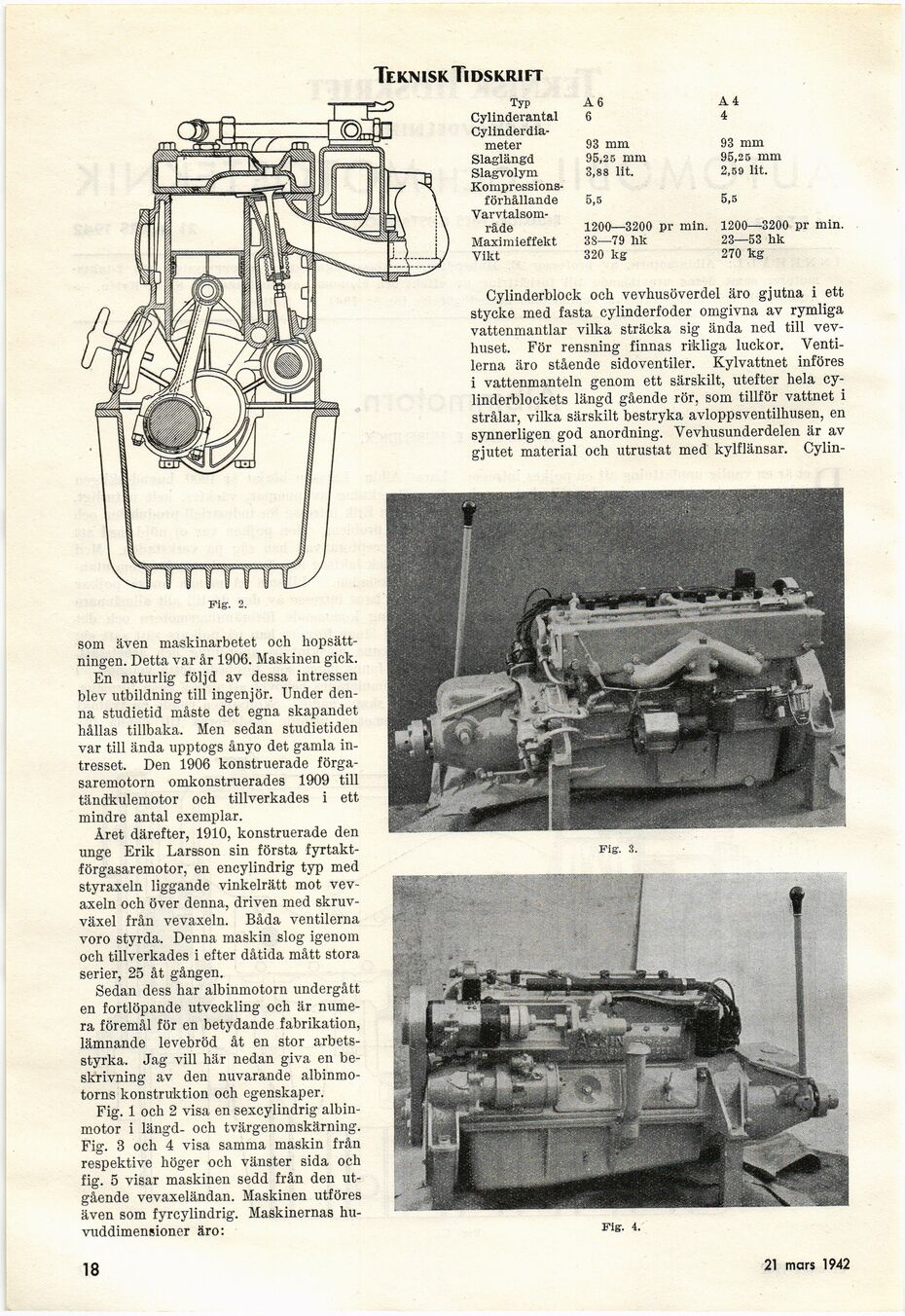

Fig. 1 och 2 visa en sexcylindrig
albinmotor i längd- och tvärgenomskärning.
Fig. 3 och 4 visa samma maskin från
respektive höger och vänster sida och
fig. 5 visar maskinen sedd från den
utgående vevaxeländan. Maskinen utföres
även som fyrcylindrig. Maskinernas
hu-vuddimensioner äro:
Typ A 6 A 4
Cylinderantal 6 4 [-Cylinderdiameter-]
{+Cylinderdia-
meter+} 93 mm 93 mm
Slaglängd 95,25 mm 95,25 mm
Slagvolym 3,88 lit. 2,59 lit. [-Kompressionsförhållande-]
{+Kompressions-
förhållande+} 5,5 5,5 [-Varvtalsområde-]
{+Varvtalsom-
råde+} 1200—3200 pr min. 1200—3200 pr min.
Maximieffekt 38—79 hk 23—53 hk
Vikt 320 kg 270 kg
Cylinderblock och vevhusöverdel äro gjutna i ett
stycke med fasta cylinderfoder omgivna av rymliga
vattenmantlar vilka sträcka sig ända ned till
vevhuset. För rensning finnas rikliga luckor.
Ventilerna äro stående sidoventiler. Kylvattnet införes
i vattenmanteln genom ett särskilt, utefter hela
cylinderblockets längd gående rör, som tillför vattnet i
strålar, vilka särskilt bestryka avloppsventilhusen, en
synnerligen god anordning. Vevhusunderdelen är av
gjutet material och utrustat med kylflänsar. Cylin-
Fig. 4.
18 18 april 1942
