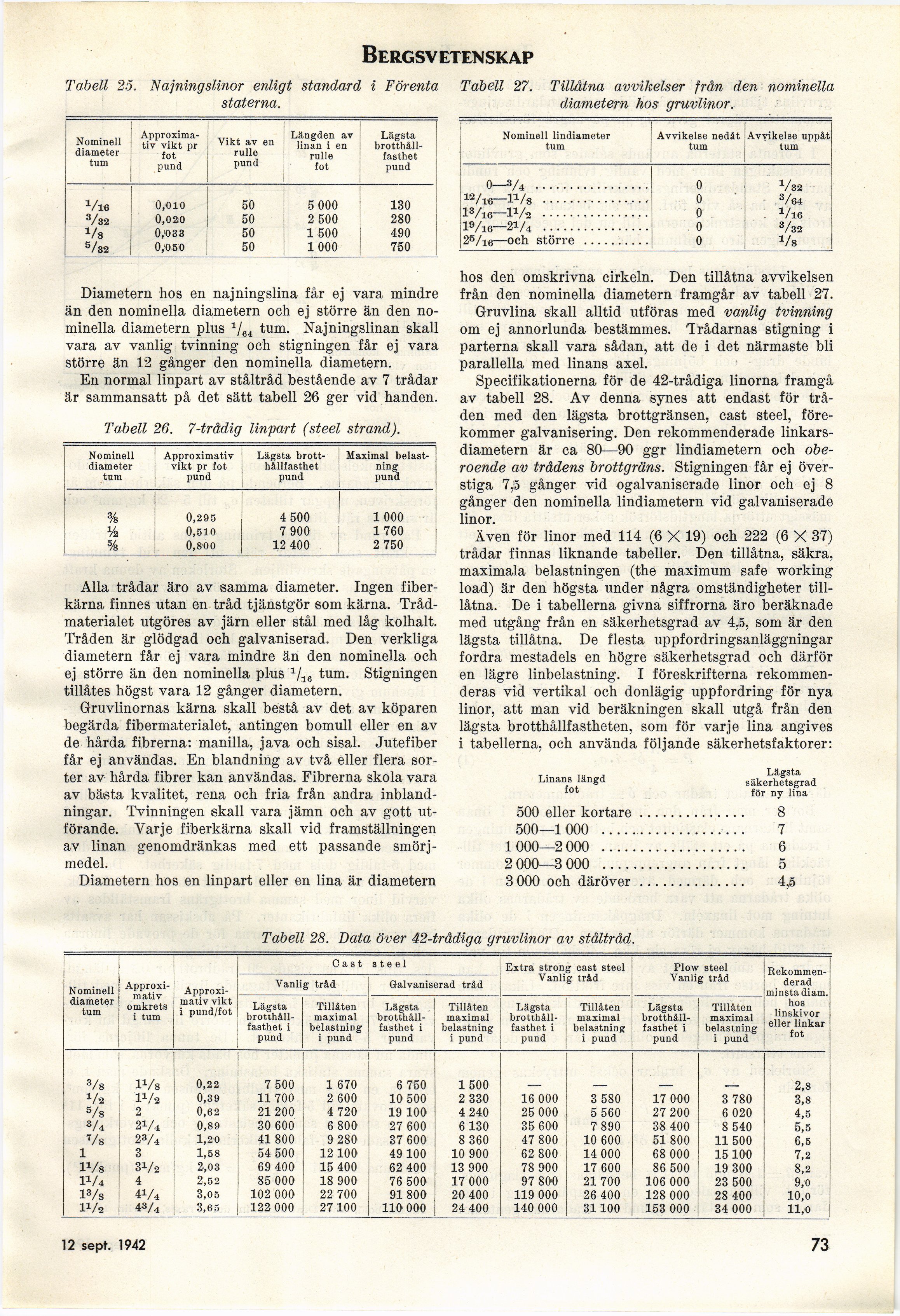

Bergsv etenskap
Tabell 25. Najningslinor enligt standard i Förenta
staterna.
Nominell diameter tum [-Approximativ-] {+Approxima- tiv+} vikt pr fot pund Vikt av en rulle pund Längden av linan i en rulle fot Lägsta
brotthållfasthet pund
Viø 0,010 50 5 000 130
VS2 0,02)0 50 2 500 280
Vs 0,033 50 1 500 490
®/32 0,050 50 1 000 750
Diametern hos en najningslina får ej vara mindre
än den nominella diametern och ej större än den
nominella diametern pius 1/64 tum. Najningslinan skall
vara av vanlig tvinning och stigningen får ej vara
större än 12 gånger den nominella diametern.
En normal linpart av ståltråd bestående av 7 trådar
är sammansatt på det sätt tabell 26 ger vid handen.
Alla trådar äro av samma diameter. Ingen
fiberkärna finnes utan en tråd tjänstgör som kärna.
Trådmaterialet utgöres av järn eller stål med låg kolhalt.
Tråden är glödgad och galvaniserad. Den verkliga
diametern får ej vara mindre än den nominella och
ej större än den nominella pius 1/16 tum. Stigningen
tillåtes högst vara 12 gånger diametern.
Gruvlinornas kärna skall bestå av det av köparen
begärda fibermaterialet, antingen bomull eller en av
de hårda fibrerna: manilla, java och sisal. Jutefiber
får ej användas. En blandning av två eller flera
sorter av hårda fibrer kan användas. Fibrerna skola vara
av bästa kvalitet, rena och fria från andra
inblandningar. Tvinningen skall vara jämn och av gott
utförande. Varje fiberkärna skall vid framställningen
av linan genomdränkas med ett passande
smörjmedel.
Diametern hos en linpart eller en lina är diametern
Tabell 27. Tillåtna avvikelser från den nominella
diametern hos gruvlinor.
Nominell lindiameter Avvikelse nedåt Avvikelse uppåt
tum tum tum
0—3/4 ................. 0 V32
12/ie—lVs ................ 0 3/Ø4
l3/i6—lVs ................ 0 Vl6
19/16—21/4 ................ . 0 3/32
25/ie—och större .......... 0 Vs
hos den omskrivna cirkeln. Den tillåtna avvikelsen
från den nominella diametern framgår av tabell 27.
Gruvlina skall alltid utföras med vanlig tvinning
om ej annorlunda bestämmes. Trådarnas stigning i
parterna skall vara sådan, att de i det närmaste bli
parallella med linans axel.
Specifikationerna för de 42-trådiga linorna framgå
av tabell 28. Av denna synes att endast för
tråden med den lägsta brottgränsen, cast steel,
förekommer galvanisering. Den rekommenderade
linkarsdiametern är ca 80—90 ggr lindiametern och
oberoende av trådens brottgräns. Stigningen får ej
överstiga 7.5 gånger vid ogalvaniserade linor och ej 8
gånger den nominella lindiametern vid galvaniserade
linor.
Även för linor med 114 (6 X 19) och 222 (6 X 37)
trådar finnas liknande tabeller. Den tillåtna, säkra,
maximala belastningen (the maximum safe working
load) är den högsta under några omständigheter
till-låtna. De i tabellerna givna siffrorna äro beräknade
med utgång från en säkerhetsgrad av 4,15, som är den
lägsta tillåtna. De flesta uppfordringsanläggningar
fordra mestadels en högre säkerhetsgrad och därför
en lägre linbelastning. I föreskrifterna
rekommenderas vid vertikal och donlägig uppfordring för nya
linor, att man vid beräkningen skall utgå från den
lägsta brotthållfastheten, som för varje lina angives
i tabellerna, och använda följande säkerhetsfaktorer:
Linans längd
fot
Tabell 28. Data över 42-trådiga gruvlinor av ståltråd.
Nominell diameter tum [-Approximativ-] {+Approxi- mativ+} omkrets i tum [-Approximativ-] {+Approxi- mativ+} vikt i pund/fot Cast Vanlig tråd steel Galvaniserad tråd Extra strong cast steel Vanlig tråd Plow steel Vanlig tråd [-Rekommenderad-] {+Rekommen- derad+} minsta diam. hos linskivor eller linkar fot
Lägsta
brotthållfasthet i pund Tillåten maximal belastning i pund Lägsta
brotthållfasthet i pund Tillåten maximal belastning i pund Lägsta
brotthållfasthet i pund Tillåten maximal belastning i pund Lägsta
brotthållfasthet i pund Tillåten maximal belastning i pund
3/s lVs 0,22 7 500 1 670 6 750 1500 2,8
l/2 1V2 0,39 11 700 2 600 10 500 2 330 16 000 3 580 17 000 3 780 3,8
S/8 2 0,62 21 200 4 720 19 100 4 240 25 000 5 560 27 200 6 020 4,5
S/4 2Vi 0,89 30 600 6 800 27 600 6 130 35 600 7890 38 400 8 540 5,5
Vs 23/4 1,20 41 800 9 280 37 600 8 360 47 800 10 600 51 800 11 500 6,5
1 3 1,58 54 500 12 100 49 100 10 900 62 800 14 000 68 000 15 100 7,2
lVs 31/2 2,03 69 400 15 400 62 400 13 900 78 900 17 600 86 500 19 300 8,2
v-u 4 2,52 85 000 18 900 76 500 17 000 97 800 21 700 106 000 23 500 9,0
l3/s 41/4 3,05 102 000 22 700 91 800 20 400 119 000 26 400 128 000 28 400 10,0
1V2 43/4 3,65 122 000 27 100 110 000 24 400 140 000 31100 153 000 34 000 11,0
Tabell 26. 7-trådig linpart (steel strand).
Nominell diameter tum Approximativ vikt pr fot pund Lägsta
brotthållfasthet pund Maximal
belastning pund
% 0,295 4 500 1000
y2 0,510 7 900 1760
% 0,800 12 400 2 750
Lägsta
säkerhetsgrad
för ny lina
500 eller kortare............................8
500—1 000 .......................7
1000—2000 ......................................6
2 000—3 000 ......................................5
3 000 och däröver ............................4,5
11 april 1942
73
