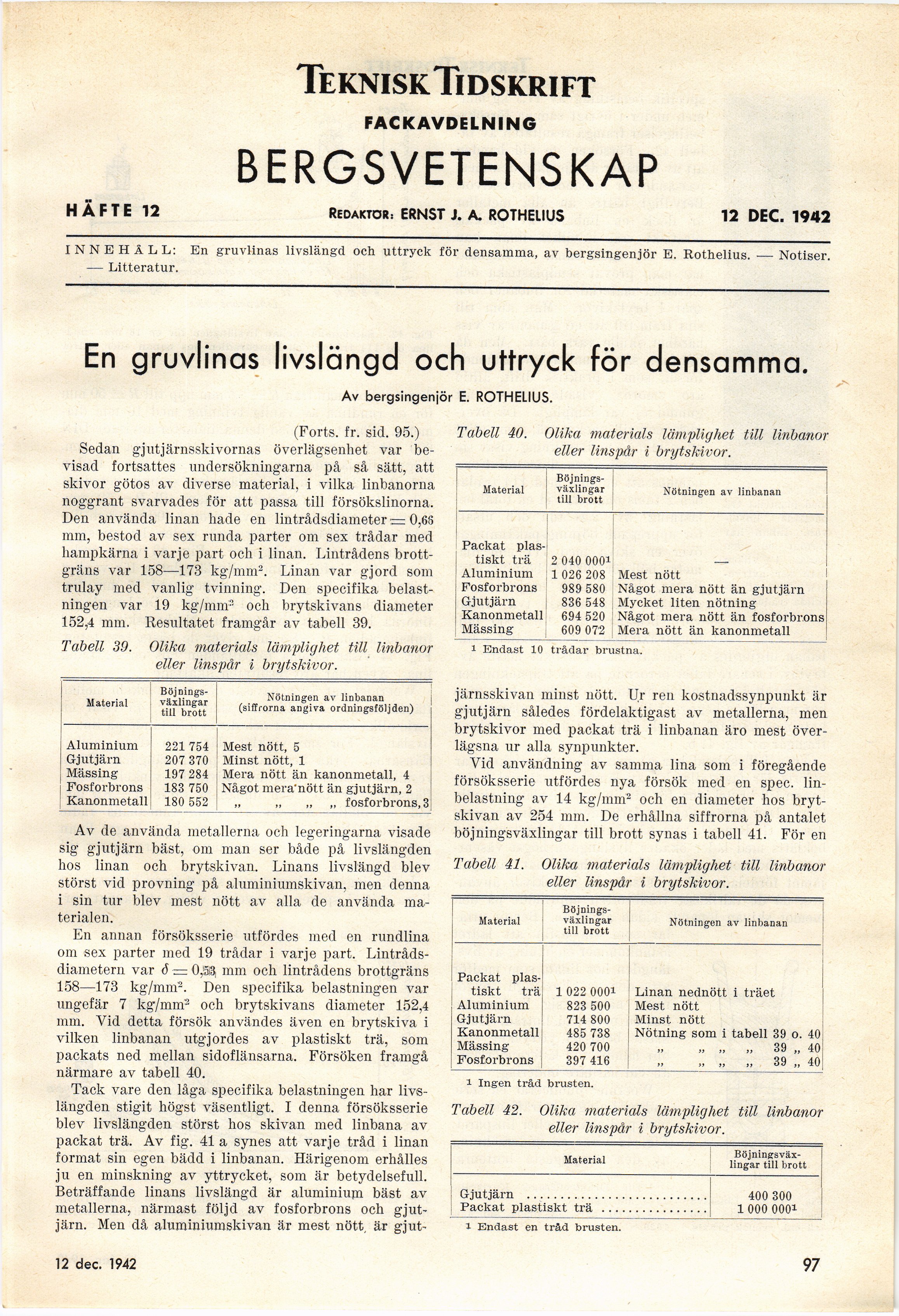

TekniskTidskrift

FACKAVDELNING

BERGSVETENSKAP

HÄFTE 12 Redaktör: ERNST J. A. ROTHELIUS 12 DEC. 1942

INNEHÅLL: En gruvlinas livslängd och uttryck för densamma, av bergsingenjör E. Rothelius. — Notiser.
— Litteratur.

En gruvlinas livslängd och uttryck för densamma.

Av bergsingenjör E. ROTHELIUS.

(Forts. fr. sid. 95.)

Sedan gjutjärnsskivornas överlägsenhet var
bevisad fortsattes undersökningarna på så sätt, att
skivor götos av diverse material, i vilka linbanorna
noggrant svarvades för att passa till försökslinorna.
Den använda linan hade en lintrådsdiameter — 0,68
mm, bestod av sex runda parter om sex trådar med
hampkärna i varje part och i linan. Lintrådens
brottgräns var 158—173 kg/mm2. Linan var gjord som
trulay med vanlig tvinning. Den specifika
belastningen var 19 kg/mm3 och brytskivans diameter
152,4 mm. Resultatet framgår av tabell 39.

Tabell 39. Olika materials lämplighet till linbanor
eller linspår i brytskivor.

Aluminium 221 754 Mest nött, 5

Gjutjärn 207 370 Minst nött, 1

Mässing 197 284 Mera nött än kanonmetall, 4

Fosforbrons 183 750 Något mera’nött än gjutjärn, 2

Kanonmetall 180 552 „ „ „ „ fosforbrons, 3

Av de använda metallerna och legeringarna visade
sig gjutjärn bäst, om man ser både på livslängden
hos linan och brytskivan. Linans livslängd blev
störst vid provning på aluminiumskivan, men denna

i sin tur blev mest nött av alla de använda
materialen.

En annan försöksserie utfördes med en rundlina
om sex parter med 19 trådar i varje part.
Lintråds-diametern var 6 — 0,!5I3| mm och lintrådens brottgräns
158—173 kg/mm2. Den specifika belastningen var
ungefär 7 kg/mm3 och brytskivans diameter 152,4
mm. Vid detta försök användes även en brytskiva i
vilken linbanan utgjordes av plastiskt trä, som
packats ned mellan sidoflänsarna. Försöken framgå
närmare av tabell 40.

Tack vare den låga specifika belastningen har
livslängden stigit högst väsentligt. I denna försöksserie
blev livslängden störst hos skivan med linbana av
packat trä. Av fig. 41 a synes att varje tråd i linan
format sin egen bädd i linbanan. Härigenom erhålles
ju en minskning av yttrycket, som är betydelsefull.
Beträffande linans livslängd är aluminium bäst av
metallerna, närmast följd av fosforbrons och
gjutjärn. Men då aluminiumskivan är mest nött, är gjut-

Tabell 40. Olika materials lämplighet till linbanor
eller linspår i brytskivor.

Material [-Böjnings-växlingar-] {+Böjnings- växlingar+} till brott Nötningen av linbanan




Packat
plastiskt trä 2 040 0001 —
Aluminium 1 026 208 Mest nött
Fosforbrons 989 580 Något mera nött än gjutjärn
Gjutjärn 836 548 Mycket liten nötning
Kanonmetall 694 520 Något mera nött än fosforbrons
Mässing 609 072 Mera nött än kanonmetall

i Endast 10 trådar brustna.

järnsskivan minst nött. Ur ren kostnadssynpunkt är
gjutjärn således fördelaktigast av metallerna, men
brytskivor med packat trä i linbanan äro mest
överlägsna ur alla synpunkter.

Vid användning av samma lina som i föregående
försöksserie utfördes nya försök med en spec.
lin-belastning av 14 kg/mm2 och en diameter hos
brytskivan av 254 mm. De erhållna siffrorna på antalet
böjningsväxlingar till brott synas i tabell 41. För en

Tabell 41. Olika materials lämplighet till linbanor
eller linspår i brytskivor.

Material [-Böjningsväxlingar-] {+Böjnings- växlingar+} till brott Nötningen av linbanan


Packat
plastiskt trä 1 022 0001 Linan nednött i träet

Aluminium 823 500 Mest nött

Gjutjärn 714 800 Minst nött

Kanonmetall 485 738 Nötning som i tabell 39 o. 40

Mässing 420 700 „ „ „ „ 39 „ 40

Fosforbrons 397 416 „ „ „ „ 39 „ 40

i Ingen tråd brusten.

Tabell 42. Olika materials lämplighet till linbanor
eller linspår i brytskivor.

Material [-Böjningsväxlingar-] {+Böjningsväx- lingar+} till brott
400 300 1 000 OOOi
Packat plastiskt trä ................

1 Endast en tråd brusten.

• Material [-Böjningsväxlingar-] {+Böjnings- växlingar+} till brott Nötningen av linbanan (siffrorna angiva ordningsföljden)
