Elektroteknik
K. telegrafstyrelsens bestämmelser för linjemateriel
och verktyg.
K. telegrafstyrelsens radiobyräs anvisningar för
tillverkning och inkoppling av ramantenner.
K. järnvägsstyrelsens kvalitetsbestämmelser för olika
material samt svetsnings- och elektrodnormer.
K. vattenfallsstyrelsens bestämmelser för entreprenad
och leverans av olika anläggningsdelar samt tekniska
bestämmelser för utförande av transformatorer,
strömbrytare, tryckluftsanläggningar, kraftledningssmiden m. m.,
ävensom normer för uppskattning av skador och intrång
genom framdragande av kraftledningar.
Ingeniörsvetenskapsakademiens normer för beräkning
av hiss- och kranlinor, olika svetsningsnormer samt
nomenklatur för svetsningstekniken.
Statens provningsanstalts normer för provning av
elektriska mätinstrument och mätapparater.
Fartygsinspektionens föreskrifter angående
elsvets-ning av konstruktionsdelar till fartygsskrov, ångpannor
och högtryckskärl.
en särskild konstfuktion förenats, varigenom ernåtts
förenklad oljeförning och större säkerhet mot läckage.
Maskinerna äro byggda för cirkulationskylning.
Särskilda luckor äro anordnade, genom vilka varmluft
vintertid kan uttagas för maskinsalens uppvärmning.
Vid eldsvådetillbud stängas dessa luckor automatiskt,

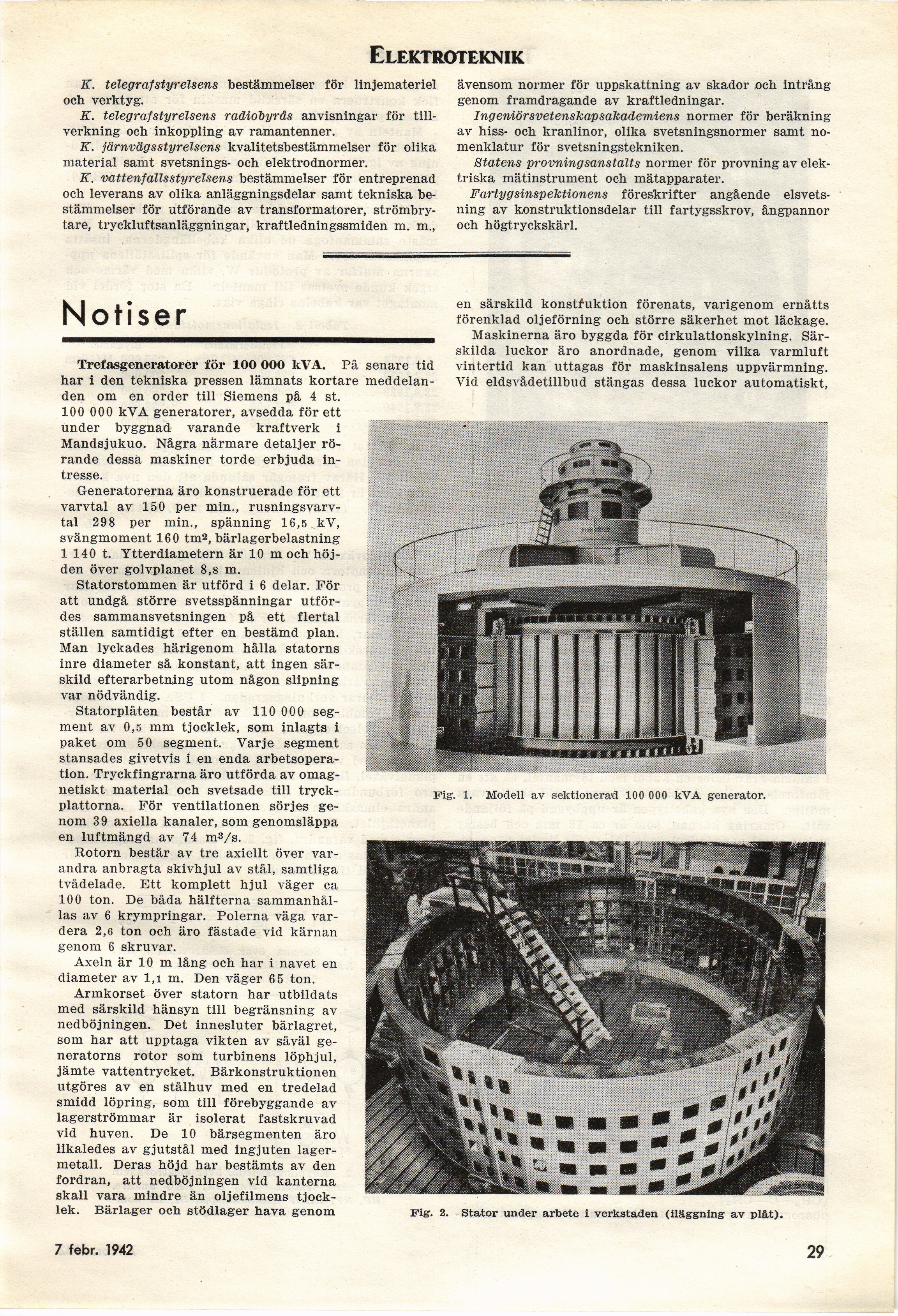

Fig. 1. Modell av sektionerad 100 000 kVA generator.
Fig. 2. Stator under arbete i verkstaden (iläggning av plåt).
29
Notiser
Trefasgeneratorer för 100 OOO kVA. På senare tid
har i den tekniska pressen lämnats kortare
meddelanden om en order till Siemens på 4 st.
100 000 kVA generatorer, avsedda för ett
under byggnad varande kraftverk i
Mandsjukuo. Nägra närmare detaljer
rörande dessa maskiner torde erbjuda
intresse.
Generatorerna äro konstruerade för ett
varvtal av 150 per min.,
rusningsvarv-tal 298 per min., spänning 16,5 kV,
svängmoment 160 tm2, bärlagerbelastning
1 140 t. Ytterdiametern är 10 m och
höjden över golvplanet 8,8 m.
Statorstommen är utförd i 6 delar. För
att undgå större svetsspänningar
utfördes sammansvetsningen på ett flertal
ställen samtidigt efter en bestämd plan.
Man lyckades härigenom hålla statorns
inre diameter så konstant, att ingen
särskild efterarbetning utom någon slipning
var nödvändig.
Statorplåten består av 110 000
segment av 0,5 mm tjocklek, som inlagts i
paket om 50 segment. Varje segment
stansades givetvis i en enda
arbetsopera-tion. Tryckfingrarna äro utförda av
omagnetiskt material och svetsade till
tryckplattorna. För ventilationen sörjes
genom 39 axiella kanaler, som genomsläppa
en luftmängd av 74 m8/s.
Rotorn består av tre axiellt över
varandra anbragta skivhjul av stål, samtliga
tvådelade. Ett komplett hjul väger ca
100 ton. De båda hälfterna
sammanhållas av 6 krympringar. Polerna väga
vardera 2,6 ton och äro fästade vid kärnan
genom 6 skruvar.
Axeln är 10 m lång och har i navet en
diameter av 1,1 m. Den väger 65 ton.
Armkorset över statorn har utbildats
med särskild hänsyn till begränsning av
nedböjningen. Det innesluter bärlagret,
som har att upptaga vikten av såväl
generatorns rotor som turbinens löphjul,
jämte vattentrycket. Bärkonstruktionen
utgöres av en stålhuv med en tredelad
smidd löpring, som till förebyggande av
lagerströmmar är isolerat fastskruvad
vid huven. De 10 bärsegmenten äro
likaledes av gjutstål med ingjuten
lagermetall. Deras höjd har bestämts av den
fordran, att nedböjningen vid kanterna
skall vara mindre än oljefilmens
tjocklek. Bärlager och stödlager hava genom
7 febr. 1942
