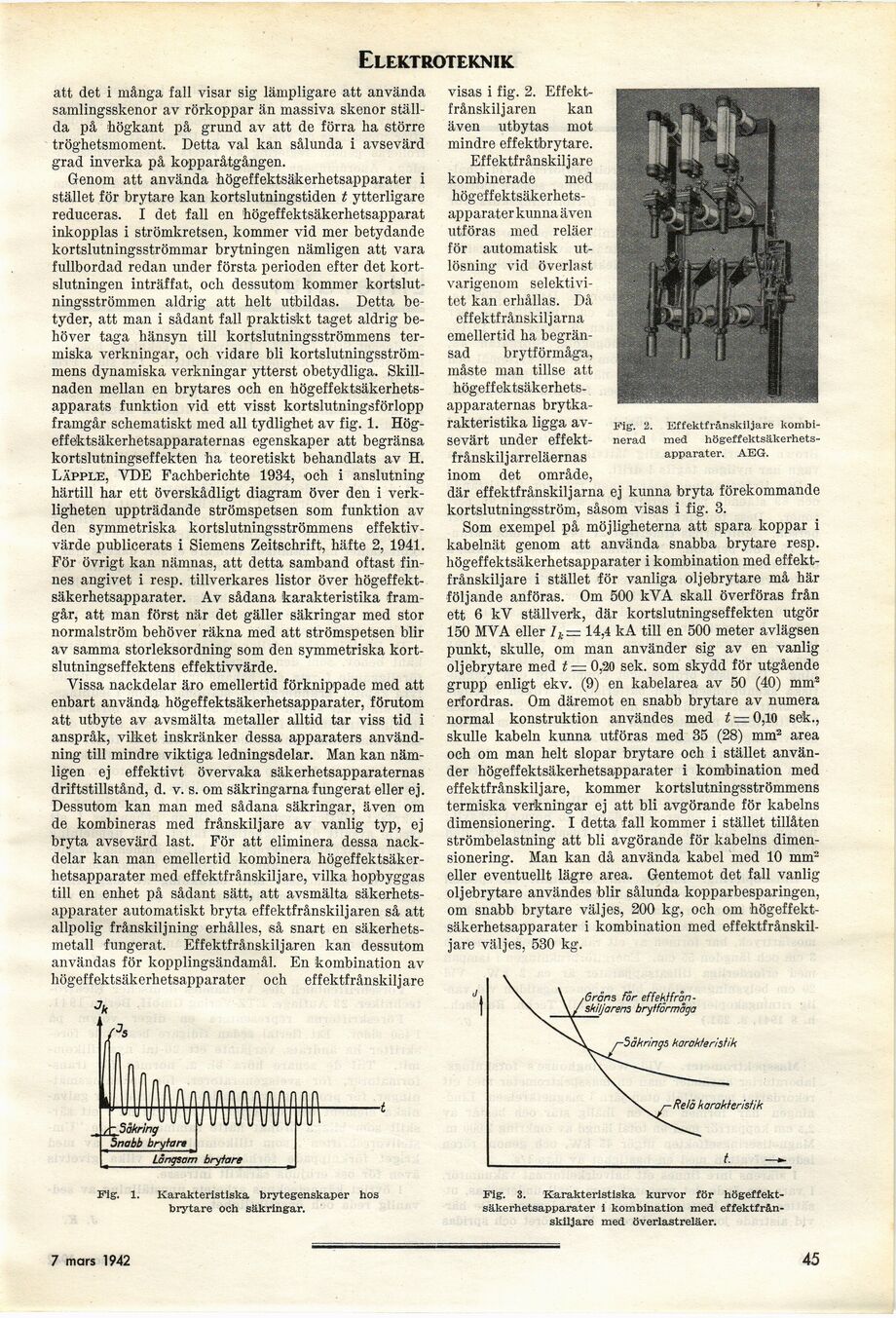

Elektroteknik
att det i många fall visar sig lämpligare att använda
samlingsskenor av rörkoppar än massiva skenor
ställda på högkant på grund av att de förra ha större
tröghetsmoment. Detta val kan sålunda i avsevärd
grad inverka på kopparåtgången.
Genom att använda högeffektsäkerhetsapparater i
stället för brytare kan kortslutningstiden t ytterligare
reduceras. I det fall en högeffektsäkerhetsapparat
inkopplas i strömkretsen, kommer vid mer betydande
kortslutningsströmmar brytningen nämligen att vara
fullbordad redan under första perioden efter det
kortslutningen inträffat, och dessutom kommer
kortslutningsströmmen aldrig att helt utbildas. Detta
betyder, att man i sådant fall praktiskt taget aldrig
behöver taga hänsyn till kortslutningsströmmens
termiska verkningar, och vidare bli
kortslutningsströmmens dynamiska verkningar ytterst obetydliga.
Skillnaden mellan en brytares och en
kögeffektsäkerhets-apparats funktion vid ett visst kortslutningsförlopp
framgår schematiskt med all tydlighet av fig. 1.
Hög-effektsäkerhetsapparaternas egenskaper att begränsa
kortslutningseffekten ha teoretiskt behandlats av H.
Läpple, YDE Fachberichte 1934, och i anslutning
härtill har ett överskådligt diagram över den i
verkligheten uppträdande strömspetsen som funktion av
den symmetriska kortslutningsströmmens
effektivvärde publicerats i Siemens Zeitschrift, häfte 2, 1941.
För övrigt kan nämnas, att detta samband oftast
finnes angivet i resp. tillverkares listor över
högeffektsäkerhetsapparater. Av sådana karakteristika
framgår, att man först när det gäller säkringar med stor
normalström behöver räkna med att strömspetsen blir
av samma storleksordning som den symmetriska
kortslutningseffektens effektivvärde.
Vissa nackdelar äro emellertid förknippade med att
enbart använda högeffektsäkerhetsapparater, förutom
att utbyte av avsmälta metaller alltid tar viss tid i
anspråk, vilket inskränker dessa apparaters
användning till mindre viktiga ledningsdelar. Man kan
nämligen ej effektivt övervaka säkerhetsapparaternas
driftstillstånd, d. v. s. om säkringarna fungerat eller ej.
Dessutom kan man med sådana säkringar, även om
de kombineras med frånskiljare av vanlig typ, ej
bryta avsevärd last. För att eliminera dessa
nackdelar kan man emellertid kombinera
högeffektsäkerhetsapparater med effektfrånskiljare, vilka hopbyggas
till en enhet på sådant sätt, att avsmälta
säkerhetsapparater automatiskt bryta effektfrånskiljaren så att
allpolig frånskiljning erhålles, så snart en
säkerhetsmetall fungerat. Effektfrånskiljaren kan dessutom
användas för kopplingsändamål. En kombination av
högeffektsäkerhetsapparater och effektfrånskiljare
Fig. 2. Effektfrånskiljare
kombinerad med
högeffektsäkerhetsapparater. AEG.
visas i fig. 2.
Effektfrånskiljaren kan
även utbytas mot
mindre effektbrytare.
Ef fektf rånskil j are
kombinerade med [-högeffektsäkerhetsapparater-]
{+högeffektsäkerhets-
apparater+} kunnaäven
utföras med reläer
för automatisk
utlösning vid överlast
varigenom
selektivitet kan erhållas. Då
effektfrånskiljarna
emellertid ha
begränsad brytförmåga,
måste man tillse att [-högeffektsäkerhets-apparaternas brytka-rakteristika-]
{+högeffektsäkerhets-
apparaternas brytka-
rakteristika+} ligga
avsevärt under
effekt-frånskilj arreläernas
inom det område,
där effektfrånskiljarna ej kunna bryta förekommande
kortslutningsström, såsom visas i fig. 3.
Som exempel på möjligheterna att spara koppar i
kabelnät genom att använda snabba brytare resp.
högeffektsäkerhetsapparater i kombination med
effektfrånskiljare i stället för vanliga oljebrytare må här
följande anföras. Om 500 kVA skall överföras från
ett 6 kV ställverk, där kortslutningseffekten utgör
150 MVA eller — 14,4 kA till en 500 meter avlägsen
punkt, skulle, om man använder sig av en vanlig
oljebrytare med t = 0,20 sek. som skydd för utgående
grupp -enligt ekv. (9) en kabelarea av 50 (40) mm2
erfordras. Om däremot en snabb brytare av numera
normal konstruktion användes med £r=:0,lü sek.,
skulle kabeln kunna utföras med 35 (28) mm2 area
och om man helt slopar brytare och i stället
använder högeffektsäkerhetsapparater i kombination med
effektfrånskiljare, kommer kortslutningsströmmens
termiska verkningar ej att bli avgörande för kabelns
dimensionering. I detta fall kommer i stället tillåten
strömbelastning att bli avgörande för kabelns
dimensionering. Man kan då använda kabel med 10 mm2
eller eventuellt lägre area. Gentemot det fall vanlig
oljebrytare användes blir sålunda kopparbesparingen,
om snabb brytare väljes, 200 kg, och om
högeffektsäkerhetsapparater i kombination med
effektfrånskiljare väljes, 530 kg.
Fig.
1. Karakteristiska brytegenskaper hos
brytare och säkringar.
Fig. 3. Karakteristiska kurvor för
högeffektsäkerhetsapparater i kombination med
effektfrånskiljare med överlastreläer.
7 mars 1942
45
