Teknisk Tidskrift
240
200
rno Voit

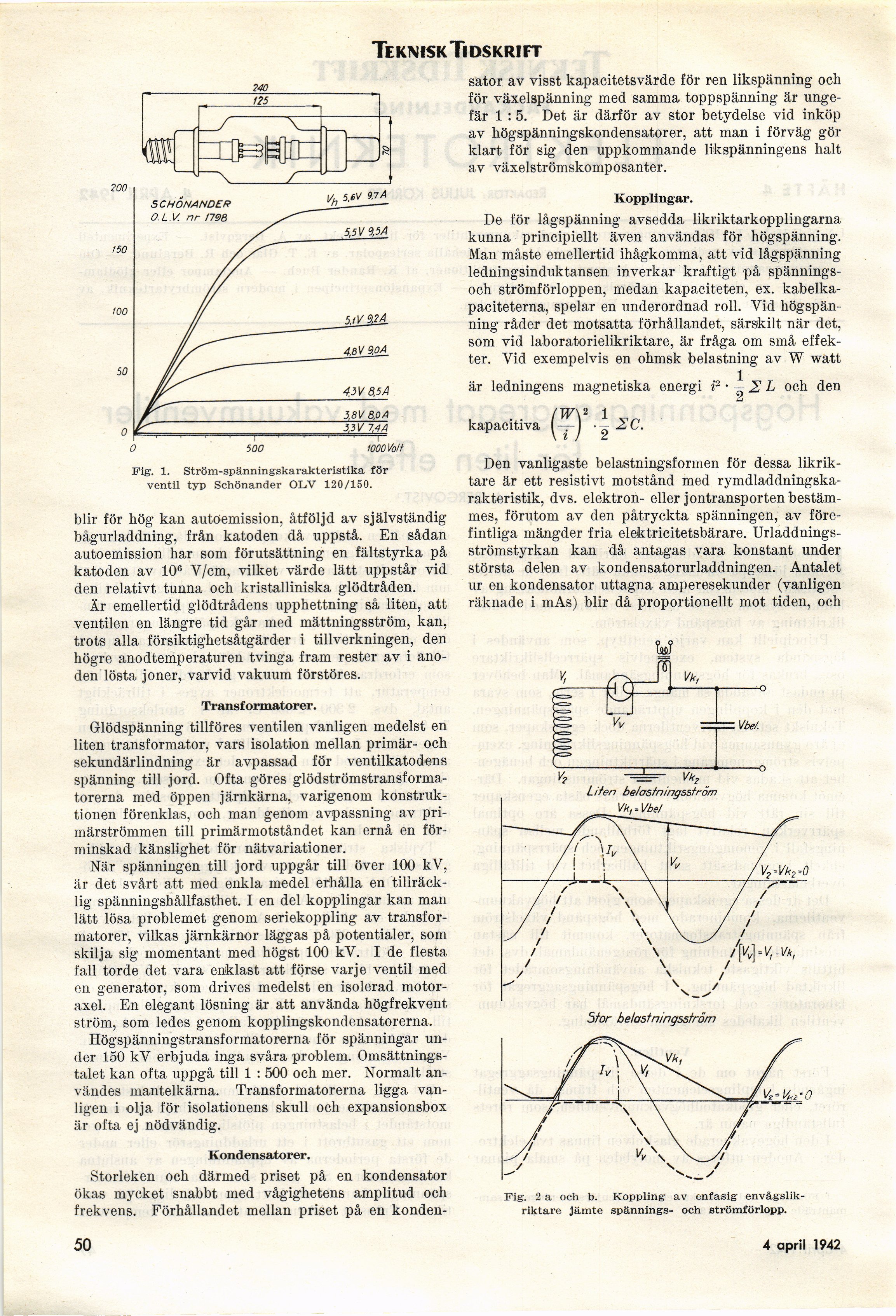

Fig-. 1. Ström-spänningskarakteristika för
ventil typ Schönander OLV 120/150.
blir för hög kan autöemission, åtföljd av självständig
bågurladdning, från katoden då uppstå. En sådan
autoemission har som förutsättning en fältstyrka på
katoden av 106 V/cm, vilket värde lätt uppstår vid
den relativt tunna och kristalliniska glödtråden.
Är emellertid glödtrådens upphettning så liten, att
ventilen en längre tid går med mättningsström, kan,
trots alla försiktighetsåtgärder i tillverkningen, den
högre anodtemperaturen tvinga fram rester av i
anoden lösta joner, varvid vakuum förstöres.
Transformatorer.
Glödspänning tillföres ventilen vanligen medelst en
liten transformator, vars isolation mellan primär- och
sekundärlindning är avpassad för ventilkatodens
spänning till jord. Ofta göres
glödströmstransforma-torerna med öppen järnkärna, varigenom
konstruktionen förenklas, och man genom avpassning av
primärströmmen till primärmotståndet kan ernå en
förminskad känslighet för nätvariationer.
När spänningen till jord uppgår till över 100 kV,
är det svårt att med enkla medel erhålla en
tillräcklig spänningshållfasthet. I en del kopplingar kan man
lätt lösa problemet genom seriekoppling av
transformatorer, vilkas järnkärnor läggas på potentialer, som
skilja sig momentant med högst 100 kV. I de flesta
fall torde det vara enklast att förse varje ventil med
en generator, som drives medelst en isolerad
motoraxel. En elegant lösning är att använda högfrekvent
ström, som ledes genom kopplingskondensatorerna.
Högspänningstransformatorerna för spänningar
under 150 kV erbjuda inga svåra problem.
Omsättnings-talet kan ofta uppgå till 1 : 500 och mer. Normalt
användes mantelkärna. Transformatorerna ligga
vanligen i olja för isolationens skull och expansionsbox
är ofta ej nödvändig.
Kondensatorer.
Storleken och därmed priset på en kondensator
ökas mycket snabbt med vågighetens amplitud och
frekvens. Förhållandet mellan priset på en konden-
sator av visst kapacitetsvärde för ren likspänning och
för växelspänning med samma toppspänning är
ungefär 1 :5. Det är därför av stor betydelse vid inköp
av högspänningskondensatorer, att man i förväg gör
klart för sig den uppkommande likspänningens halt
av växelströmskomposanter.
Kopplingar.
De för lågspänning avsedda likriktarkopplingarna
kunna principiellt även användas för högspänning.
Man måste emellertid ihågkomma, att vid lågspänning
ledningsinduktansen inverkar kraftigt på
spännings-och strömförloppen, medan kapaciteten, ex.
kabelka-paciteterna, spelar en underordnad roll. Vid
högspänning råder det motsatta förhållandet, särskilt när det,
som vid laboratorielikriktare, är fråga om små
effekter. Vid exempelvis en ohmsk belastning av W watt
är ledningens magnetiska energi P •■ — 2 L och den
kapacitiva
SC.
Den vanligaste belastningsformen för dessa
likriktare är ett resistivt motstånd med
rymdladdningska-rakteristik, dvs. elektron- eller jontransporten
bestämmes, förutom av den påtryckta spänningen, av
förefintliga mängder fria elektricitetsbärare.
Urladdnings-strömstyrkan kan då antagas vara konstant under
största delen av kondensatorurladdningen. Antalet
ur en kondensator uttagna amperesekunder (vanligen
räknade i mAs) blir då proportionellt mot tiden, och
få
J*1
Mr,
’.Vbe/.
Lif en be/osfningsström
Vk, = Vbe/
Stor belastningsström
Fig. 2 a och b. Koppling av enfasig
envågslik-riktare jämte spännings- och strömförlopp.
50
4 april 1942
