Teknisk Tidskrift
Summefr/sk màfn/nj:
Kon c/en sa for-_
för bo Jon-
ser/nj
<4symmefr/\sk
inf.-

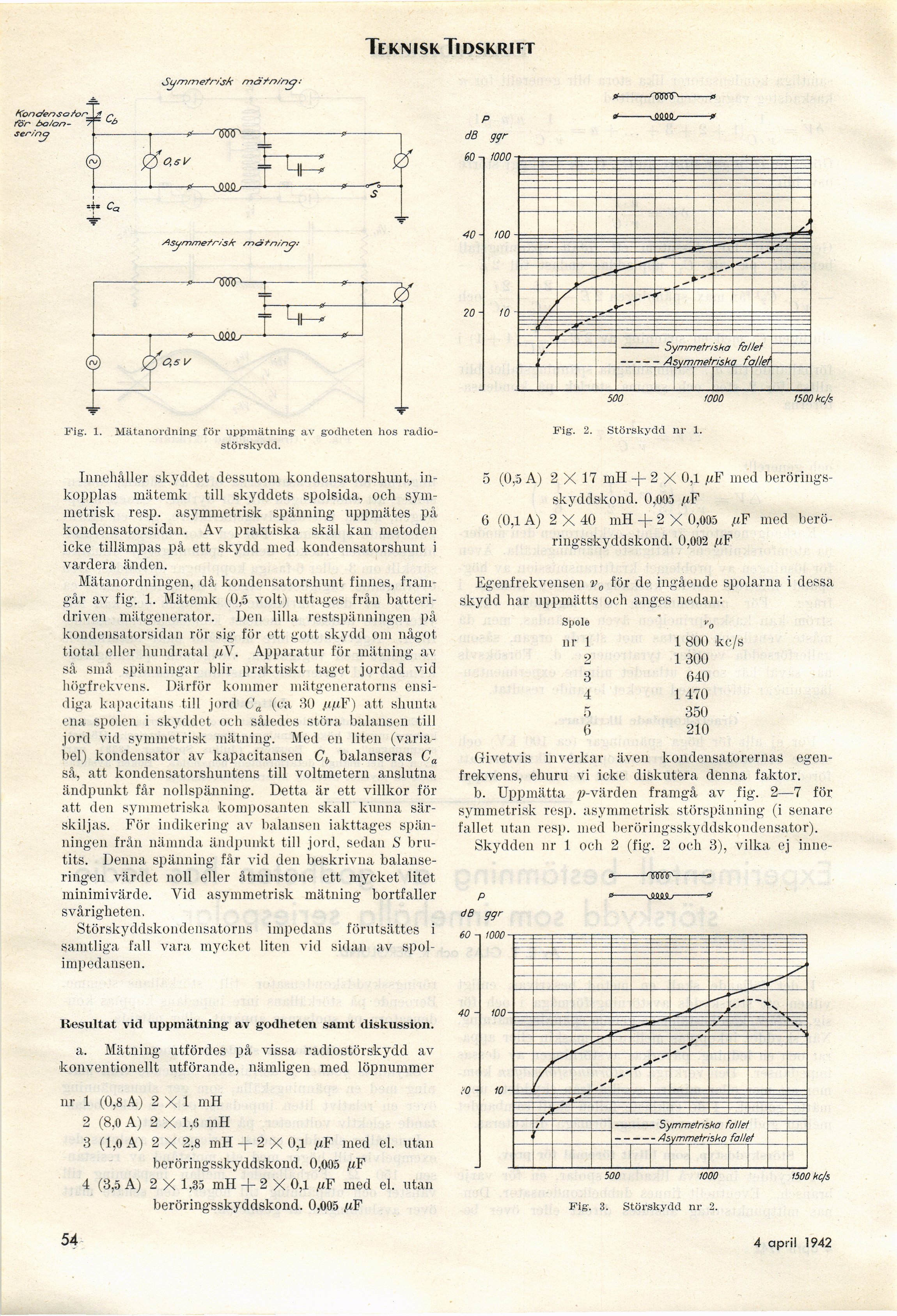

Fig. 1. Mätanordning för uppmätning av godheten hos
radio-störskydd.
Innehåller skyddet dessutom kondensatorshunt,
inkopplas mätemk till skyddets spolsida, och
symmetrisk resp. asymmetrisk spänning uppmätes på
kondensatorsidan. Av praktiska skäl kan metoden
icke tillämpas på ett skydd med kondensatorshunt i
vardera änden.
Mätanordningen, då kondensatorshunt finnes,
framgår av fig. 1. Mätemk (0,5 voit) uttages från
batteridriven mätgenerator. Den lilla restspänningen på
kondensatorsidan rör sig för ott gott skydd om något
tiotal eller hundratal ßV. Apparatur för mätning av
så små spänningar blir praktiskt taget jordad vid
högfrekvens. Därför kommer mätgeneratorns
ensidiga kapacitans till jord Ca (ca 30 //juF) att shunta
ena spolen i skyddet och således störa balansen till
jord vid symmetrisk mätning. Med en liten
(variabel) kondensator av kapacitansen Cb balanseras Ca
så, att kondensatorshuntens till voltmetern anslutna
ändpunkt får nollspänning. Detta är ett villkor för
att den symmetriska komposanten skall kunna
särskiljas. För indikering av balansen iakttages
spänningen från nämnda ändpunkt till jord. sedan S
brutits. Denna spänning får vid den beskrivna
balause-ringen värdet noll eller åtminstone ett mycket litet
minimivärde. Vid asymmetrisk mätning bortfaller
svårigheten,
Störskyddskondensatorus impedans förutsattes i
samtliga fall vara mycket liten vid sidan av
spol-impedansen.
Resultat vid uppmätning av godheten samt diskussion.
a. Mätning utfördes på vissa radiostörskydd av
konventionellt utförande, nämligen med löpnummer
nr 1 (0,8 A) 2 X 1 mH
2 (8,0 A) 2 X 1,6 mH
3 (1,0 A) 2 X 2.8 mH + 2 X 0,1 //F med el. utan
beröringsskyddskond. 0,095 pF
4 (3,5 A) 2 X 1,35 mH + 2 X 0,1 jtF med el. utan
beröringsskyddskond. 0,005 /iF
500 1000
Fig. 2. Störskydd nr 1.
1500 kc/s
5 (0,5 A) 2 x 17 mH + 2 x 0,1 /iF med berörings-
skyddskond. 0,095 [iF
6 (0,1 A) 2 X 40 mH + 2 X 0,005 /(F med berö-
ringsskyddskond. 0,002 fiF
Egenfrekvensen v0 för de ingående spolarna i dessa
skydd har uppmätts och anges nedan:
Spole V0
1)1’ 1 1 800 kc/i
2 1 300
3 640
4 1 470
5 350
6 210
Givetvis inverkar även kondensatorernas
egenfrekvens, ehuru vi icke diskutera denna faktor.
b. Uppmätta p-värden framgå av fig. 2—7 för
symmetrisk resp. asymmetrisk störspänning (i senare
fallet utan resp. med beröringsskyddskondensator).
Skydden nr 1 och 2 (fig. 2 och 3), vilka ej inne-
-atsw^-
1500 kc/s
Fig. 3. Störskydd nr 2.
54
4 april 1942
