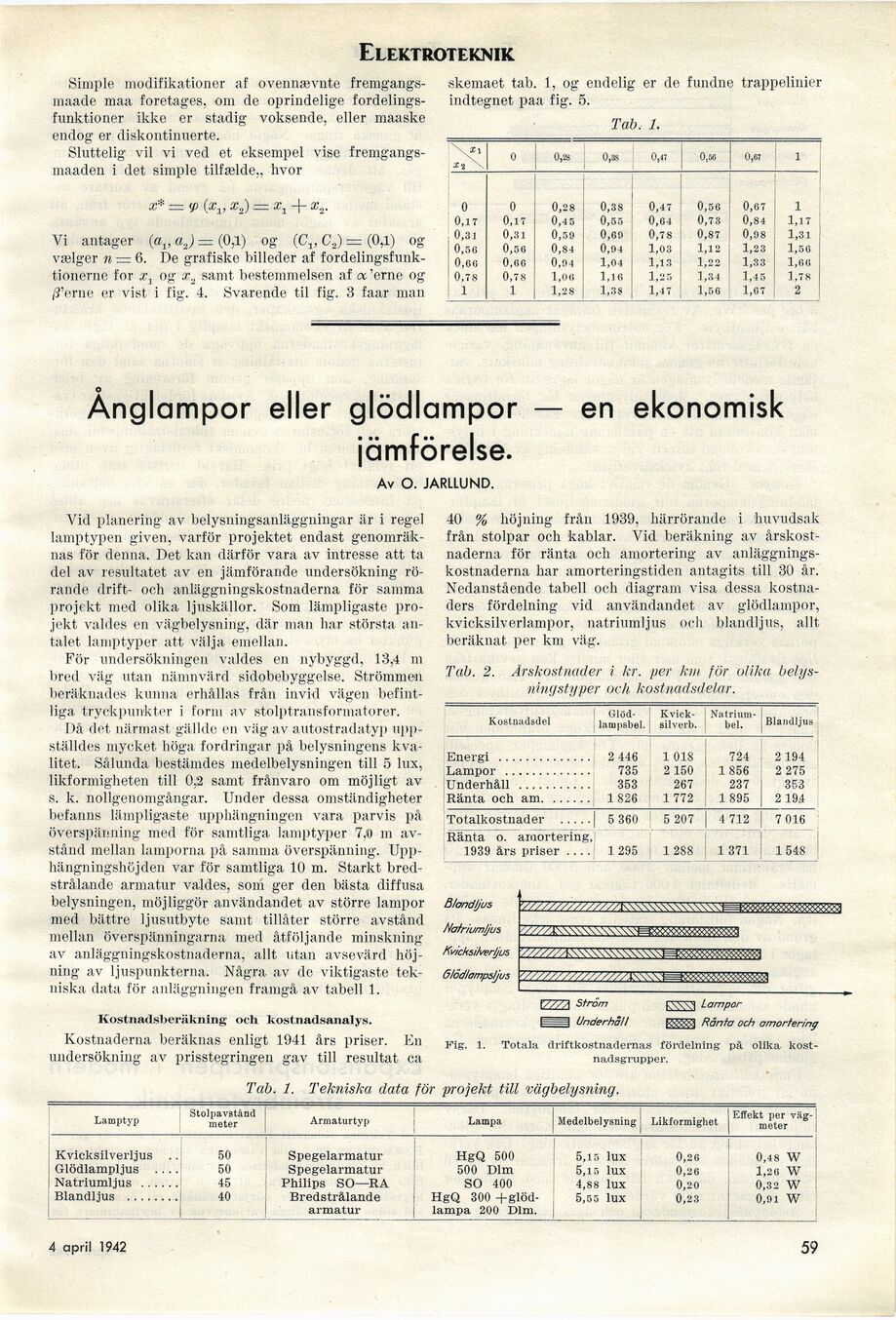

Elektroteknik

Simple modifikationer af ovennævnte
fremgangs-maade maa foretages, om de oprindelige
fordelings-funktioner ikke er stadig voksende, eller maaske
endog er diskontinuerte.

Sluttelig vil vi ved et eksempel vise
fremgangs-maaden i det simple tilfælde,, hvor

JC’ . ^p (jJCi I

Vi antager («„ a2) (0,1) og C,) = (0,1) og
vælger n — 6. De grafiske billeder af f
ordelingsfunk-tionerne for ar, og x., samt bestemmelsen af oc ’erne og
/9’erne er vist i fig. 4. Svarende til fig. 3 faar man

skemaet tab. 1, og endelig er de fundne trappelinier
indtegnet paa fig. 5.

Tab. 1.

\xi 0 0,28 0,38 0,47 0,56 0,67 1
Il \
0 0 0,28 0,38 0,47 0,56 0,67 1
0,17 0,17 0,45 0,55 0,64 0,73 0,84 1,17
0,31 0,31 0,59 0,69 0,78 0,87 0,98 1,31
0,58 0,56 0,84 0,94 1,03 1,12 1,23 1,56
0,60 0,66 0,94 1,04 1,13 1,22 1,33 1,66
0,78 0,78 1,06 1,16 1,25 1,34 1,4 5 1.78
1 1 1,28 1,38 1,47 1,56 1,67 2

Ånglampor eller glödlampor — en ekonomisk

jämförelse.

Av O. JARLLUND.

Vid planering av belysningsanläggningar är i regel
lamptypen given, varför projektet endast
genomräknas för denna. Det kan därför vara av intresse att ta
del av resultatet av en jämförande undersökning
rörande drift- och anläggningskostnaderna för samma
projekt med olika ljuskällor. Som lämpligaste
projekt valdes en vägbelysning, där man liar största
antalet lamptyper att välja emellan.

För undersökningen valdes en nybyggd, 13,4 m
bred väg utan nämnvärd sidobebyggelse. Strömmen
beräknades kunna erhållas från invid vägen
befintliga tryckpunkter i form av stolptransforniatorer.

Då det närmast gällde en väg av autostradatyp
uppställdes mycket höga fordringar på belysningens
kvalitet. Sålunda bestämdes medelbelysningen till 5 lux,
likformigheten till 0,2 samt frånvaro om möjligt av
s. k. nollgenomgångar. Under dessa omständigheter
befanns lämpligaste upphängningen vara parvis på
överspänning med för samtliga lamptyper 7,0 m
avstånd mellan lamporna på samma överspänning.
Upphängningshöjden var för samtliga 10 m. Starkt
bredstrålande armatur valdes, som ger den bästa diffusa
belysningen, möjliggör användandet av större lampor
med bättre ljusutbyte samt tillåter större avstånd
mellan överspänningarna med åtföljande minskning
av anläggningskostnaderna, allt utan avsevärd
höjning av ljuspunkterna. Några av de viktigaste
tekniska data för anläggningen framgå av tabell 1.

Kostnadsberäkning och kostnadsanalys.

Kostnaderna beräknas enligt 1941 års priser. En
undersökning av prisstegringen gav till resultat ca

40 % höjning från 1939, härrörande i huvudsak
från stolpar och kablar. Vid beräkning av
årskostnaderna för ränta och amortering av
anläggningskostnaderna har amorteringstiden antagits till 30 år.
Nedanstående tabell och diagram visa dessa
kostnaders fördelning vid användandet av glödlampor,
kvicksilverlampor, natriumljus och biandljus, allt
beräknat per km väg.

Tab. 2. Årskostnader i kr. per kin för olika
belysningstyper och kostnadsdelar.

Kostnadsdel Glöd- Kvick- Biandljus
lampsbel. silver!). bel.
Energi .............. 2 446 1 018 724 2 194
Lampor ............. 735 2 150 1 856 2 275
Underhåll ........... 353 267 237 353
Ränta och am....... 1826 1 772 1 895 2 194
Totalkostnader ..... 5 360 5 207 4 712 7 016
Ränta 0. amortering,
1939 års priser .... 1 295 1 28S 1 371 1548

Blondljus
Natriumljus
Kvicksilverljus
Glödlampsljus



r//////////////^

.... 1 • • M" •••••"••)



Fig. 1.

X777A Ström
Hm Underhåll

Totala driftkostnadernas fördelning pä olika
kostnadsgrupper.

Lampor

Ränta och amortering

Tab. 1. Tekniska data för projekt till vägbelysning.

Lamptyp Stolpavstånd meter Armaturtyp Lampa Medelbelysning Likformighet Effekt per
våg-meter
Kvicksilverljus 50 Spegelarmatur HgQ 500 5,15 lux 0,26 0,48 W
Glödlampljus 50 Spegelarmatur 500 Dim 5,15 lux 0,26 1,26 W
Natriumljus ...... 45 Philips SO—RA SO 400 4,88 lux 0,20 0,32 W
Biandljus ........ 40 Bredstrålande HgQ 300 + glöd- 5,55 lux 0,23 0,91 W
armatur lampa 200 Dim.

4 april 1942

59
