Teknisk Tidskrift

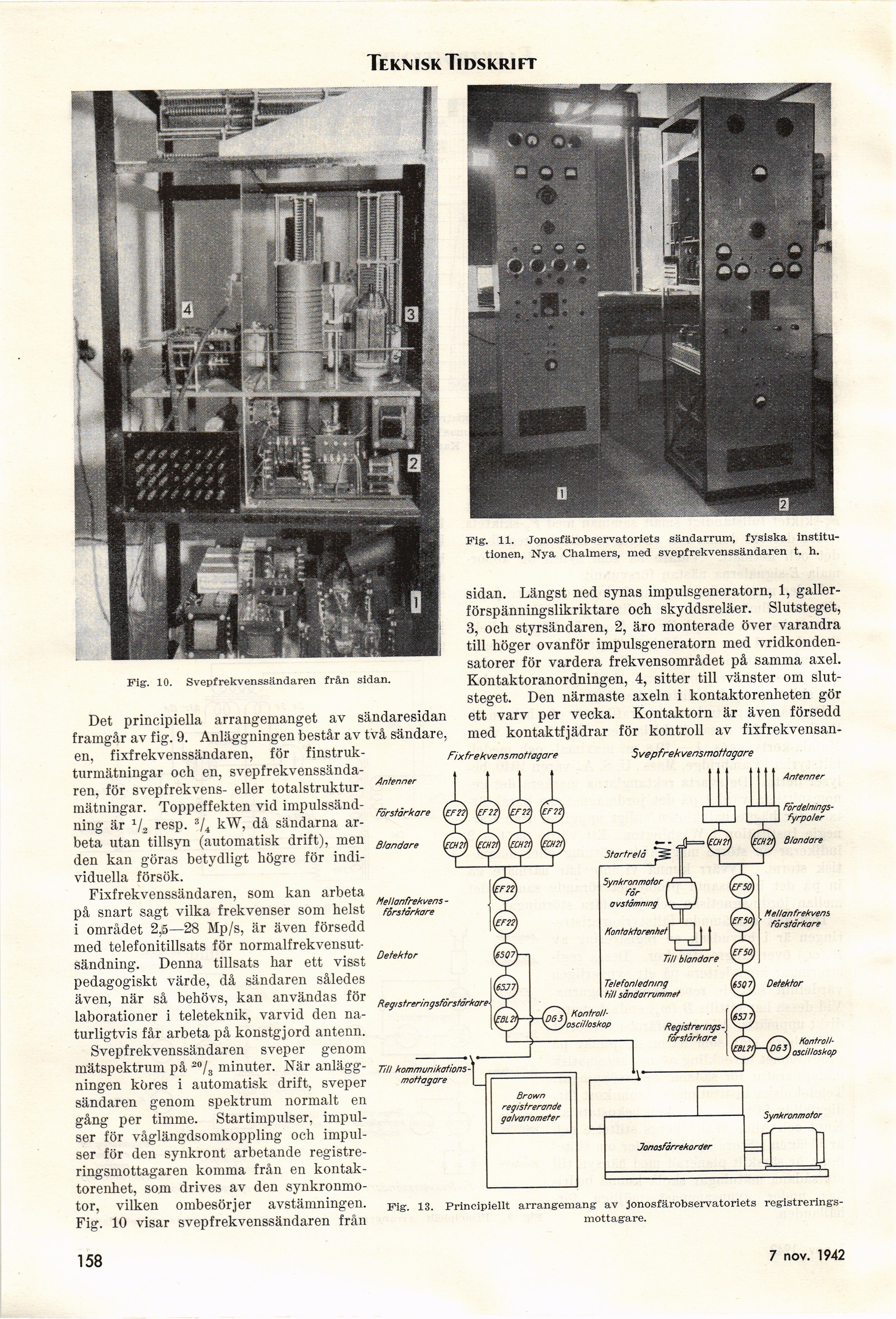

Fig. 10. Svepfrekvenssändaren från sidan.
Det principiella arrangemanget av sändaresidan
framgår av fig. 9. Anläggningen består av två sändare,
en, fixfrekvenssändaren, för
finstruk-tnrmätningar och en,
svepfrekvenssändaren, för svepfrekvens- eller
totalstruktur-mätningar. Toppeffekten vid
impulssändning är 1/2 resp. 3/4 kW, då sändarna
arbeta utan tillsyn (automatisk drift), men
den kan göras betydligt högre för
individuella försök.
Fixfrekvenssändaren, som kan arbeta
på snart sagt vilka frekvenser som helst
i området 2,i5—28 Mp/s, är även försedd
med telefonitillsats för
normalfrekvensut-sändning. Denna tillsats har ett visst
pedagogiskt värde, då sändaren således
även, när så behövs, kan användas för
laborationer i teleteknik, varvid den
naturligtvis får arbeta på konstgjord antenn.
Svepfrekvenssändaren sveper genom
mätspektrum på 20/3 minuter. När
anläggningen köres i automatisk drift, sveper
sändaren genom spektrum normalt en
gång per timme. Startimpulser,
impulser för våglängdsomkoppling och
impulser för den synkront arbetande
registreringsmottagaren komma från en
kontaktorenhet, som drives av den
synkronmotor, vilken ombesörjer avstämningen.
Fig. 10 visar svepfrekvenssändaren från
Fig. 11. Jonosfärobservatoriets sändarrum, fysiska
institutionen, Nya Chalmers, med svepfrekvenssändaren t. h.
sidan. Längst ned synas impulsgeneratorn, 1,
galler-förspänningslikriktare och skyddsreläer. Slutsteget,
3, och styrsändaren, 2, äro monterade över varandra
till höger ovanför impulsgeneratorn med
vridkondensatorer för vardera frekvensområdet på samma axel.
Kontaktoranordningen, 4, sitter till vänster om
slutsteget. Den närmaste axeln i kontaktorenheten gör
ett varv per vecka. Kontaktorn är även försedd
med kontaktfjädrar för kontroll av fixfrekvensan-
Fig. 13. Principiellt arrangemang av jonosfärobservatoriets
registreringsmottagare.
158
7 nov. 1942
